Đồng hồ điện từ Hansung HS2000

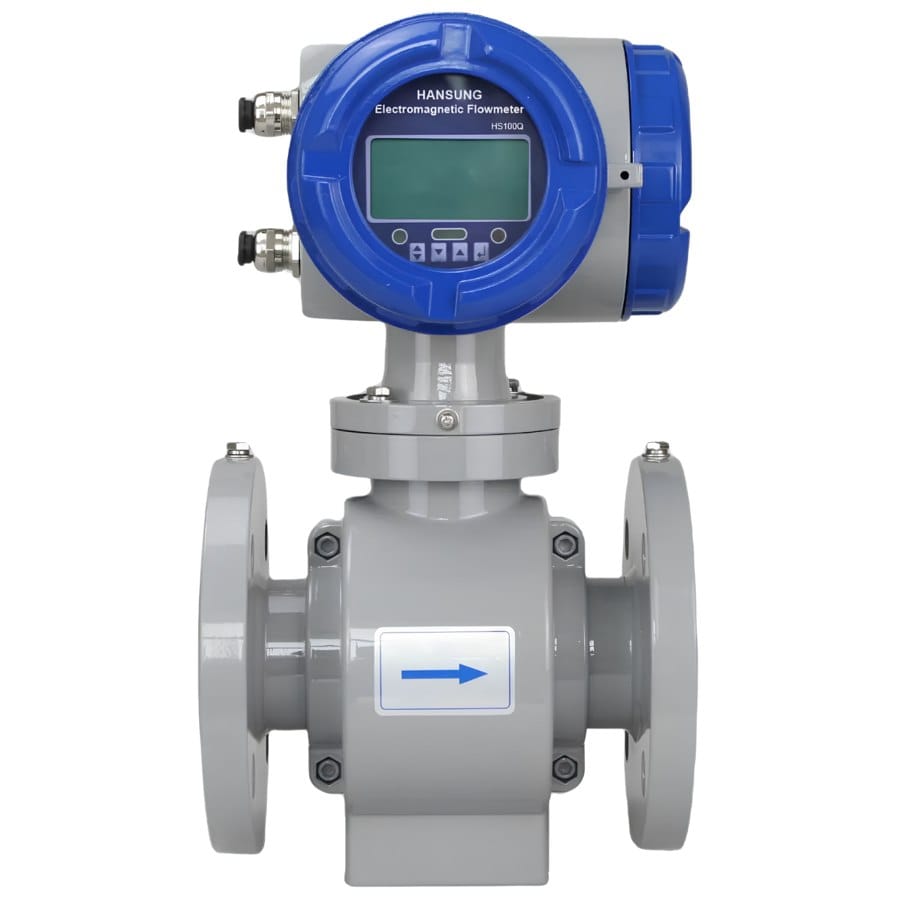

Đồng hồ điện từ Hansung HS2000 là gì?

Đồng hồ điện từ Hansung HS2000 là thiết bị đo lưu lượng chất lỏng dẫn điện theo nguyên lý cảm ứng điện từ thuộc dòng HS của Hansung (Hàn Quốc). Cũng như các đồng hồ điện từ khác, HS2000 đo bằng điện áp cảm ứng sinh ra khi nước dẫn điện chảy qua từ trường  không có bộ phận chuyển động, cho độ chính xác cao (±0,5%), không tổn thất áp và đo được cả nước bẩn. Điểm bài viết này nhấn mạnh là khả năng truyền tín hiệu và tích hợp hệ thống của HS2000: các đầu ra 4–20mA, xung và RS485 Modbus giúp đồng hồ dễ dàng ghép vào PLC, SCADA và phần mềm giám sát.

Trong bối cảnh ngành nước và công nghiệp đẩy mạnh số hóa, một đồng hồ đo không chỉ cần đo chính xác mà còn phải đưa dữ liệu vào hệ thống điều khiển và quản lý một cách tin cậy. HS2000 đáp ứng nhu cầu này với bộ chuyển đổi hỗ trợ nhiều giao thức tín hiệu, cho phép giám sát lưu lượng thời gian thực, tự động hóa điều khiển và tổng hợp dữ liệu tập trung.

Trong nhóm đồng hồ điện từ T-Blue, HS2000 đứng cạnh HS100Q, HS5000 và Woteck. Chọn model nào tùy yêu cầu về tín hiệu, độ chính xác và ứng dụng cụ thể.

Nguyên lý đo và cấu tạo

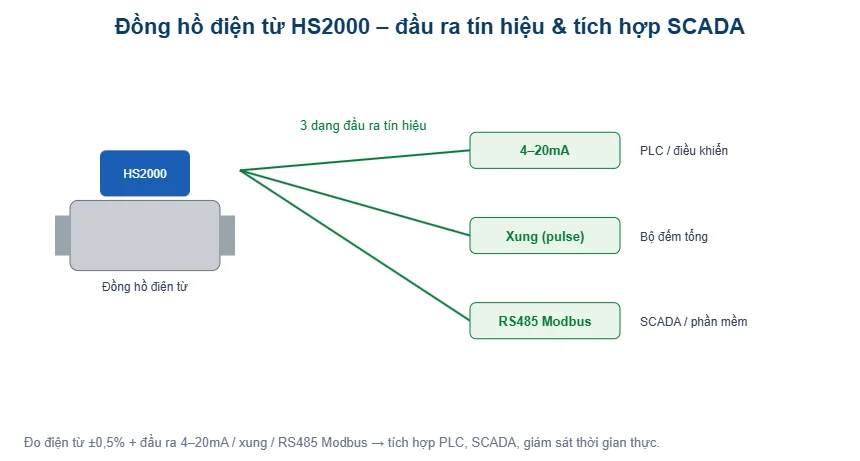

Sơ đồ đồng hồ điện từ Hansung HS2000 với các đầu ra 4-20mA/xung/RS485 tích hợp PLC/SCADA, do T-Blue cung cấp.

HS2000 đo theo định luật Faraday: nước dẫn điện chảy qua từ trường sinh điện áp tỉ lệ vận tốc, được hai điện cực SUS 316L thu nhận; bộ chuyển đổi tính ra lưu lượng. Thân đo lót cao su (nước/nước thải) hoặc PTFE (ăn mòn/nhiệt cao), nối mặt bích vào tuyến, cấp áp PN16. Không có chi tiết chuyển động nên không mài mòn, không tổn thất áp và bền lâu.

Bộ chuyển đổi của HS2000 là trọng tâm về mặt tích hợp: ngoài hiển thị lưu lượng tức thời và tổng, nó cung cấp các cổng tín hiệu ra để kết nối hệ thống bên ngoài. Bản compact gắn liền thân đo; bản remote đặt bộ chuyển đổi ở xa qua cáp khi thân đo lắp nơi khó tiếp cận.

Thông số kỹ thuật đồng hồ điện từ Hansung HS2000

Bảng dưới tổng hợp thông số đặc trưng của dòng Hansung HS2000. Cấu hình cụ thể (DN, lót, điện cực, đầu ra) chọn theo môi chất và ứng dụng.

Cấp chính xác ±0,5%; điện cực SUS 316L; nhiệt độ môi chất tới 150°C (bản PTFE); IP65 (IP68 tùy cấu hình). Khi chọn cỡ, tính để vận tốc dòng khoảng 1–3 m/s nhằm tối ưu độ chính xác. Đặc điểm nổi bật của HS2000 là bộ đầu ra tín hiệu đa dạng phục vụ tích hợp, trình bày chi tiết ở phần dưới.

Các dạng tín hiệu đầu ra và ý nghĩa

HS2000 cung cấp ba dạng tín hiệu chính, mỗi loại phục vụ mục đích khác nhau. Tín hiệu analog 4–20mA: dòng điện tỉ lệ tuyến tính với lưu lượng (4mA = 0, 20mA = thang max), dùng cho PLC/bộ điều khiển đọc giá trị lưu lượng tức thời và điều khiển vòng kín (ví dụ điều khiển van, bơm theo lưu lượng). Tín hiệu xung/tần số (pulse): mỗi xung tương ứng một thể tích nhất định, dùng cho bộ đếm tổng và tính toán thể tích lũy kế. RS485 Modbus: giao thức số truyền nhiều thông số (lưu lượng, tổng, trạng thái) qua một đường bus, cho phép nối nhiều đồng hồ và truyền xa tới hệ SCADA/phần mềm.

Việc có đủ ba loại tín hiệu giúp HS2000 linh hoạt trong mọi kiến trúc hệ thống: từ điều khiển analog truyền thống tới mạng số hiện đại. Khi thiết kế, cần chọn tín hiệu theo thiết bị nhận và cấu hình thông số (thang đo, hệ số xung, địa chỉ Modbus) cho khớp.

Tích hợp vào PLC, SCADA và hệ quản lý

Điểm mạnh của HS2000 là dễ đưa vào hệ thống tự động hóa và giám sát tập trung. Với 4–20mA, đồng hồ kết nối trực tiếp vào ngõ analog của PLC để điều khiển quá trình. Với RS485 Modbus, nhiều đồng hồ nối chung một đường bus về bộ thu thập dữ liệu (datalogger/RTU/gateway), rồi truyền lên SCADA hoặc nền tảng IoT để giám sát thời gian thực, lập báo cáo và cảnh báo.

Trong ngành nước, tích hợp này cho phép lập cân bằng nước theo vùng, phát hiện rò rỉ, giám sát áp lực – lưu lượng và tối ưu vận hành bơm. Trong công nghiệp, nó phục vụ điều khiển quá trình chính xác (định lượng, phối trộn) và truy xuất dữ liệu sản xuất. Khả năng tích hợp mạnh là lý do HS2000 phù hợp các dự án cần số hóa dữ liệu đo.

Ứng dụng của HS2000

Đồng hồ HS2000 trong thực tế

HS2000 được dùng cho đo nước sạch/nước thải có tích hợp giám sát, đo lưu lượng trong dây chuyền công nghiệp cần điều khiển, và các điểm đo trong hệ SCADA của công ty cấp nước. Nhờ đầu ra đa dạng, nó phù hợp cả hệ thống mới lẫn nâng cấp hệ thống cũ, kết nối được với hầu hết thiết bị điều khiển phổ biến.

Với các trạm bơm, trạm xử lý và tuyến truyền tải cần dữ liệu thời gian thực, HS2000 cung cấp phép đo chính xác cùng khả năng truyền tín hiệu tin cậy – nền tảng cho vận hành thông minh và ra quyết định dựa trên dữ liệu.

Hướng dẫn lắp đặt và đấu tín hiệu

Đồng hồ điện từ Hansung cần được lắp đặt đúng vị trí, cấp nguồn và đấu tín hiệu theo đúng cấu hình để đảm bảo kết quả đo ổn định. Thực hiện lần lượt các bước dưới đây để kiểm tra cả phần lắp đặt, kết nối tín hiệu và khả năng truyền dữ liệu trước khi đưa thiết bị vào vận hành.

• Bước 1: Lắp thân đo đúng kỹ thuật: Lắp trên đoạn ống thẳng đủ dài (≥5×DN trước, ≥3×DN sau), đúng chiều dòng, tại vị trí ống luôn đầy nước; nối đất đúng để tín hiệu ổn định ^[1].
• Bước 2: Đấu nguồn: Đấu nguồn AC220V/DC24V theo sơ đồ; kiểm tra bộ chuyển đổi khởi động, màn hình hiển thị đúng.
• Bước 3: Đấu tín hiệu đầu ra: Đấu 4–20mA vào ngõ analog PLC, hoặc xung vào bộ đếm, hoặc RS485 vào bus Modbus (chú ý đúng cực A/B và điện trở đầu cuối). Cấu hình thang đo, hệ số xung, địa chỉ và tốc độ Modbus cho khớp thiết bị nhận.
• Bước 4: Kiểm tra tín hiệu: Cho nước đầy ống, kiểm tra giá trị lưu lượng hiển thị và giá trị nhận tại PLC/SCADA khớp nhau trước khi vận hành chính thức.

Lỗi thường gặp và cách khắc phục

Trong quá trình kết nối với PLC, SCADA hoặc hệ thống điều khiển, đồng hồ có thể gặp lỗi về tín hiệu, chỉ số đo hoặc nhiễu đường truyền. Các lỗi này thường liên quan đến đấu dây, cấu hình thông số, nối đất và môi trường lắp đặt; xác định đúng nguyên nhân sẽ giúp xử lý nhanh hơn.

• PLC/SCADA không nhận đúng giá trị: Do cấu hình thang đo/hệ số xung/địa chỉ Modbus sai, hoặc đấu dây sai cực. Kiểm tra và đồng bộ cấu hình hai đầu, đấu đúng A/B, đặt điện trở đầu cuối RS485.
• Chỉ số đo sai/nhảy: Do nối đất kém, ống không đầy, dẫn điện thấp. Cải thiện nối đất, đảm bảo ống đầy, xác nhận độ dẫn điện.
• Nhiễu tín hiệu analog: Do cáp tín hiệu đi gần nguồn nhiễu. Dùng cáp có vỏ chống nhiễu, nối đất vỏ cáp đúng, tách khỏi cáp động lực.

Giao thức Modbus RTU trong hệ đo đếm nước

RS485 Modbus RTU là giao thức truyền thông công nghiệp phổ biến nhất cho thiết bị đo, và HS2000 hỗ trợ chuẩn này giúp việc kết nối trở nên đơn giản. Ưu điểm của Modbus RTU: một đường bus hai dây (A/B) nối được nhiều thiết bị (mỗi thiết bị một địa chỉ), truyền xa (tới hàng trăm mét đến hơn 1km tùy tốc độ và cáp), và truyền được nhiều thông số (lưu lượng tức thời, tổng cộng dồn, chiều dòng, trạng thái lỗi) chứ không chỉ một giá trị như analog.

Khi triển khai, các đồng hồ HS2000 được gán địa chỉ riêng, nối chung bus về một gateway/RTU, thiết bị này gom dữ liệu và chuyển tiếp lên SCADA hoặc nền tảng IoT (qua Ethernet, 4G…). Cần thống nhất tốc độ baud, khung dữ liệu (parity, stop bit) và bản đồ thanh ghi (register map) giữa đồng hồ và phần mềm để đọc đúng giá trị. Việc dùng Modbus giúp giảm dây tín hiệu, dễ mở rộng và tích hợp đồng bộ nhiều điểm đo – rất phù hợp cho trạm xử lý, nhà máy và mạng cấp nước quy mô lớn.

Thiết kế hệ giám sát lưu lượng thời gian thực

Một hệ giám sát lưu lượng hoàn chỉnh với HS2000 gồm: các đồng hồ điện từ tại điểm đo, hạ tầng truyền dẫn tín hiệu (analog và/hoặc Modbus), thiết bị thu thập (PLC/RTU/gateway), và phần mềm giám sát (SCADA/IoT). Dữ liệu lưu lượng theo thời gian cho phép: theo dõi liên tục, phát hiện bất thường sớm (rò rỉ, ngược dòng, tắc), lập báo cáo tự động, và ra quyết định vận hành dựa trên số liệu thực. Khi thiết kế, cần bố trí đồng hồ ở vị trí đo chính xác (đủ ống thẳng, ống đầy nước), chọn tín hiệu phù hợp kiến trúc hệ thống và bảo đảm nguồn điện, chống nhiễu cho đường tín hiệu.

Đối với đơn vị cấp nước, hệ giám sát này là công cụ cốt lõi để quản lý thất thoát và tối ưu áp lực; đối với nhà máy, nó phục vụ kiểm soát quá trình và truy xuất dữ liệu sản xuất. HS2000 với khả năng tích hợp mạnh là mắt xích đo lường tin cậy cho các hệ thống như vậy.

Bảo trì và hiệu chuẩn

Nhờ không có bộ phận chuyển động, HS2000 giữ độ chính xác ổn định và ít cần bảo trì cơ khí. Công việc chính gồm: kiểm tra nối đất, bảo đảm ống luôn đầy, vệ sinh điện cực khi đo nước bẩn, kiểm tra đấu nối tín hiệu và đồng bộ cấu hình. Đồng hồ dùng cho đo lường pháp định cần hiệu chuẩn định kỳ theo quy định. Nên lưu hồ sơ cấu hình, bản đồ thanh ghi Modbus và lịch hiệu chuẩn của từng đồng hồ để thuận tiện vận hành, thay thế và khắc phục sự cố khi cần.

Khi mở rộng hệ thống về sau, việc chuẩn hóa model, tốc độ baud và bản đồ thanh ghi ngay từ đầu giúp thêm đồng hồ mới vào mạng Modbus nhanh chóng mà không phải cấu hình lại toàn bộ, tiết kiệm thời gian và giảm rủi ro sai sót.

Sản phẩm liên quan

• Đồng hồ điện từ Hansung HS100Q
• Đồng hồ điện từ Hansung HS5000
• Đồng hồ điện từ Woteck
• Xem tất cả đồng hồ đo nước T-Blue

Liên hệ & báo giá đồng hồ điện từ Hansung HS2000 tại T-Blue

T-Blue cung cấp đồng hồ điện từ Hansung HS2000 nhập khẩu Hàn Quốc, cấp chính xác ±0,5%, hỗ trợ các tín hiệu đầu ra 4–20 mA, Pulse và RS485 Modbus, thuận tiện kết nối với PLC, SCADA và hệ thống giám sát lưu lượng. Thiết bị phù hợp cho các hệ thống cấp nước và đường ống cần theo dõi, truyền dữ liệu lưu lượng về hệ thống điều khiển.

Quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue để được tư vấn lựa chọn đường kính, cấu hình tín hiệu và phương án lắp đặt phù hợp với tuyến đo. T-Blue hỗ trợ tư vấn tích hợp hệ thống và báo giá theo model, cấu hình và số lượng sử dụng.
