Đồng hồ điện từ Woteck

Đồng hồ điện từ Woteck là thiết bị đo lưu lượng phù hợp cho hệ thống cấp nước, nước thải và nhiều ứng dụng công nghiệp nhờ khả năng đo ổn định, không có bộ phận chuyển động và không gây tổn thất áp suất đáng kể. Thiết bị hỗ trợ độ chính xác đến ±0,5%, các tín hiệu đầu ra 4-20mA, xung và RS485 Modbus, thuận tiện kết nối PLC, SCADA và hệ thống giám sát từ xa. Tùy đặc tính môi chất, đồng hồ có thể lựa chọn lớp lót cao su hoặc PTFE cùng vật liệu điện cực phù hợp để đáp ứng điều kiện vận hành.

Đồng hồ điện từ Woteck là gì?

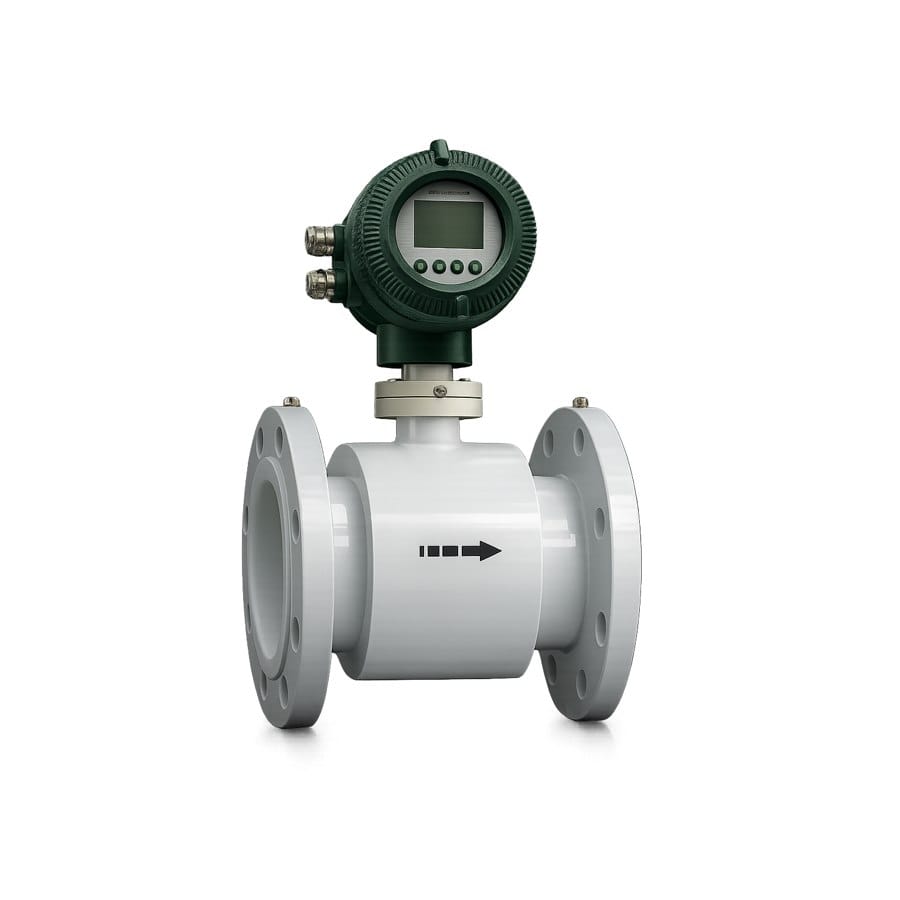

Đồng hồ điện từ Woteck là thiết bị đo lưu lượng chất lỏng dẫn điện theo nguyên lý cảm ứng điện từ (electromagnetic/magnetic-inductive flowmeter), thương hiệu Woteck, dùng nguồn điện lưới. Khác với đồng hồ cơ khí (đa tia, Woltmann) đo bằng cánh quạt/tuabin quay, đồng hồ điện từ không có bộ phận chuyển động trong lòng ống, nước chảy qua một đoạn ống lót cách điện đặt trong từ trường, và điện áp cảm ứng sinh ra tỉ lệ với vận tốc dòng chảy được đo bằng hai điện cực. Nhờ đó, thiết bị đo chính xác cao, không tổn thất áp và không mài mòn cơ khí.

Đồng hồ điện từ Woteck bản dùng điện lưới phù hợp cho các vị trí có sẵn nguồn điện, cung cấp đầy đủ tín hiệu đầu ra (4-20mA, xung, RS485 Modbus) để tích hợp vào hệ thống giám sát, SCADA. Sản phẩm đo được cả nước sạch, nước thải và nhiều chất lỏng dẫn điện khác, với cấp chính xác tới ±0,5%. Đây là giải pháp đo lưu lượng hiện đại cho ngành nước, công nghiệp và xử lý môi trường. Trong nhóm đồng hồ điện từ tại T-Blue, bản Woteck dùng điện lưới đứng cạnh bản Woteck dùng pin (cho nơi không có điện) và các dòng Hansung HS100Q. So với đồng hồ cơ khí, đồng hồ điện từ ưu việt về độ chính xác, độ bền và khả năng đo nước bẩn.

Nguyên lý đo cảm ứng điện từ (Faraday)

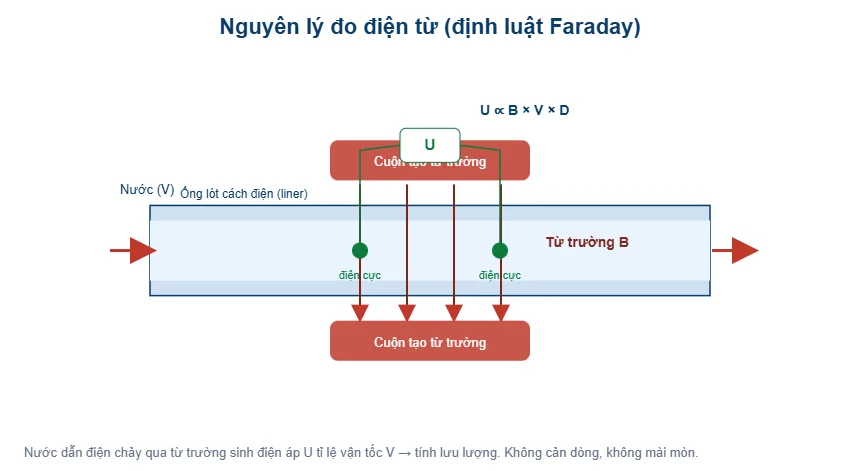

Đồng hồ điện từ hoạt động theo định luật cảm ứng điện từ Faraday: khi một vật dẫn (ở đây là chất lỏng dẫn điện) chuyển động qua từ trường, nó sinh ra một điện áp tỉ lệ với vận tốc chuyển động. Trong đồng hồ, cuộn dây tạo từ trường vuông góc với dòng chảy, nước dẫn điện chảy qua sinh ra điện áp cảm ứng, được hai điện cực gắn trên thành ống thu nhận. Điện áp này tỉ lệ thuận với vận tốc trung bình của dòng, từ đó bộ chuyển đổi tính ra lưu lượng (vận tốc × tiết diện ống).

Ưu điểm cốt lõi của nguyên lý này: không có chi tiết chuyển động trong dòng chảy nên không mài mòn, không tổn thất áp, không bị kẹt bởi cặn, đo được nước bẩn, nước thải, bùn loãng (miễn là dẫn điện); và không phụ thuộc mật độ, độ nhớt, nhiệt độ, áp suất của chất lỏng. Điều kiện duy nhất là chất lỏng phải dẫn điện tối thiểu (thường ≥5 µS/cm) nên đồng hồ điện từ không đo được nước tinh khiết cực sạch, dầu hay khí.

Cấu tạo đồng hồ điện từ Woteck

Đồng hồ điện từ Woteck gồm hai khối chính là cảm biến (Sensor/Detector) và bộ chuyển đổi (Converter/Transmitter). Các bộ phận phối hợp để tạo từ trường, thu nhận tín hiệu và chuyển thành giá trị lưu lượng hiển thị trên màn hình.

• Thân đo (Sensor/Detector): Dạng ống, lắp trực tiếp vào tuyến ống bằng kết nối mặt bích.
• Lớp lót cách điện (Liner): Cao su phù hợp với nước, nước thải, PTFE dùng cho hóa chất và môi trường nhiệt độ cao.
• Điện cực đo: Tiếp xúc trực tiếp với lưu chất, có thể sử dụng inox 316L, Hastelloy hoặc titan tùy môi chất.
• Cuộn dây từ trường: Tạo từ trường bên trong thân đo để cảm biến thu nhận tín hiệu điện áp cảm ứng khi chất lỏng đi qua.
• Bộ chuyển đổi (Converter): Xử lý tín hiệu từ cảm biến, tính toán và hiển thị giá trị lưu lượng, đồng thời xuất tín hiệu đến hệ thống bên ngoài.
• Kiểu Compact: Bộ chuyển đổi gắn liền với thân đo, kết cấu gọn và thuận tiện quan sát.
• Kiểu Remote: Bộ chuyển đổi đặt tách rời, kết nối với thân đo bằng cáp tín hiệu, phù hợp vị trí khó đọc hoặc môi trường ngập.
• Cấp áp: Thân đo kết nối mặt bích, lựa chọn PN10, PN16 hoặc PN25 theo model và yêu cầu hệ thống.

Thông số kỹ thuật đồng hồ điện từ Woteck

Bảng dưới tổng hợp thông số kỹ thuật đặc trưng của đồng hồ điện từ. Các giá trị cụ thể (DN, lớp lót, điện cực, đầu ra) được cấu hình theo môi chất và yêu cầu ứng dụng.

Cấp chính xác ±0,5% là mức phổ biến cho đo nước; một số dòng cao cấp đạt ±0,2%. Dải vận tốc đo tốt thường 0,3-10 m/s (đo được từ 0,1 m/s nhưng độ chính xác giảm ở vận tốc rất thấp). Khi chọn cỡ đồng hồ, nên tính sao cho vận tốc dòng nằm trong khoảng 1-3 m/s để tối ưu độ chính xác và giảm mài mòn lớp lót.

Ưu điểm của đồng hồ điện từ

Đồng hồ điện từ Woteck sở hữu nhiều ưu điểm nổi bật so với đồng hồ cơ khí, đặc biệt trong các hệ thống cấp nước, xử lý nước thải và ứng dụng công nghiệp. Nhờ nguyên lý đo không sử dụng bộ phận chuyển động, thiết bị có độ ổn định cao, ít bảo trì và phù hợp với nhiều loại môi chất.

• Độ chính xác cao: Cho kết quả đo ổn định, phù hợp với các điểm đo cần kiểm soát lưu lượng chính xác.
• Không có bộ phận chuyển động: Hạn chế mài mòn cơ khí, giúp thiết bị có tuổi thọ cao và giảm nhu cầu bảo trì.
• Không gây tổn thất áp: Lòng ống thông thoáng, không có chi tiết cơ khí cản dòng chảy.
• Đo được nước bẩn, nước thải: Có khả năng đo các môi chất chứa cặn, chất rắn lơ lửng hoặc bùn loãng mà đồng hồ cơ khí dễ bị ảnh hưởng.
• Dải đo rộng: Đáp ứng nhiều mức lưu lượng trong cùng hệ thống và phù hợp với nhiều vị trí đo khác nhau.
• Tín hiệu số hóa: Dễ kết nối với hệ thống SCADA, giám sát và thu thập dữ liệu từ xa.
• Ít bảo trì: Không có cơ cấu chuyển động nên giảm nguy cơ hỏng hóc do ma sát, kẹt hoặc mài mòn.

Ứng dụng của đồng hồ điện từ Woteck

Đồng hồ điện từ Woteck dùng điện lưới phù hợp với các hệ thống cần đo lưu lượng ổn định, truyền tín hiệu liên tục và giám sát từ xa. Thiết bị có thể sử dụng cho nước sạch, nước thải, nước công nghiệp và nhiều loại lưu chất trong dây chuyền sản xuất.

• Hệ thống cấp nước: Đo lưu lượng nước sạch trên tuyến truyền tải, trạm bơm và các điểm đồng hồ tổng khu vực.
• Quản lý mạng lưới nước: Sử dụng tại các điểm đo cần theo dõi lưu lượng, hỗ trợ giám sát thời gian thực và quản lý thất thoát nước theo mô hình DMA.
• Xử lý nước thải: Đo lưu lượng nước thải, nước công nghiệp và bùn loãng tại nhà máy, trạm xử lý.
• Ngành hóa chất: Đo các loại hóa chất phù hợp với cấu hình lớp lót và điện cực được lựa chọn theo đặc tính môi chất.
• Ngành thực phẩm: Theo dõi lưu lượng chất lỏng trong các công đoạn sản xuất, vận chuyển và phân phối.
• Ngành giấy: Đo lưu lượng các dòng chất lỏng, bột giấy hoặc môi chất phù hợp với vật liệu tiếp xúc được lựa chọn.
• Dây chuyền công nghiệp: Tích hợp vào hệ thống đo lường, điều khiển và giám sát lưu lượng trong nhà máy.
• Hệ thống điều khiển: Phiên bản dùng điện lưới phù hợp với nơi có sẵn nguồn điện và cần tín hiệu 4-20mA liên tục để truyền về tủ điều khiển hoặc hệ thống giám sát.

Đầu ra tín hiệu và tích hợp hệ thống

Đồng hồ điện từ Woteck hỗ trợ nhiều dạng tín hiệu đầu ra như 4-20mA, xung/tần số (Pulse) và RS485 Modbus, đáp ứng đa dạng nhu cầu đo lường và điều khiển. Tín hiệu 4-20mA truyền giá trị lưu lượng dạng analog đến PLC hoặc bộ điều khiển, trong khi tín hiệu xung phù hợp để đếm tổng lưu lượng theo thể tích. RS485 Modbus cho phép truyền dữ liệu số đến hệ thống SCADA hoặc phần mềm quản lý để giám sát và thu thập dữ liệu từ xa.

Khi tích hợp đồng hồ Woteck vào hệ thống, cần lựa chọn tín hiệu phù hợp với thiết bị nhận như PLC, datalogger hoặc SCADA và cài đặt đúng thang đo, hệ số xung. Dữ liệu lưu lượng được ghi nhận theo thời gian giúp theo dõi vận hành, phân tích cân bằng nước và hỗ trợ phát hiện rò rỉ trong hệ thống. Nhờ khả năng kết nối linh hoạt, đồng hồ điện từ Woteck phù hợp cho các hệ thống giám sát tập trung, tự động hóa và quản lý lưu lượng từ xa.

Hướng dẫn lắp đặt đồng hồ điện từ

Để đồng hồ điện từ Woteck hoạt động chính xác và tín hiệu đo ổn định, quá trình lắp đặt cần tuân thủ đúng yêu cầu về vị trí, hướng dòng chảy, nối đất và cấp nguồn. Việc bố trí đồng hồ đúng kỹ thuật giúp hạn chế sai số, nhiễu tín hiệu và các vấn đề phát sinh trong quá trình vận hành. Có thể thực hiện lắp đặt theo các bước cơ bản sau:

• Bước 1: Bố trí đoạn ống thẳng và hướng dòng: Lắp đồng hồ trên đoạn ống thẳng đủ dài (thường tối thiểu 5×DN trước và 3×DN sau, theo khuyến nghị nhà sản xuất) để dòng ổn định. Lắp đúng chiều mũi tên dòng chảy trên thân.
• Bước 2: Đảm bảo ống luôn đầy nước: Đồng hồ điện từ chỉ đo đúng khi ống luôn đầy nước nên lắp ở đoạn ống thấp, ống đi lên, hoặc vị trí bảo đảm không có bọt khí/ống rỗng. Tránh lắp ở điểm cao nơi dễ tích khí.
• Bước 3: Nối đất (grounding): Nối đất đúng là bắt buộc với đồng hồ điện từ để tín hiệu ổn định, không nhiễu. Dùng vòng nối đất (grounding ring) hoặc điện cực nối đất theo hướng dẫn, đặc biệt với ống nhựa hoặc ống có lớp phủ cách điện.
• Bước 4: Cấp nguồn và cấu hình: Đấu nguồn điện (AC220V/DC24V) và tín hiệu đầu ra theo sơ đồ. Cấu hình đường kính, thang đo, đơn vị và loại đầu ra trên bộ chuyển đổi. Xả khí, cho nước đầy ống và kiểm tra chỉ số ổn định trước khi vận hành.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng đồng hồ điện từ Woteck, một số lỗi có thể xuất hiện do điều kiện lắp đặt, nguồn cấp hoặc cấu hình tín hiệu chưa phù hợp. Việc xác định đúng nguyên nhân giúp xử lý nhanh, duy trì độ chính xác và đảm bảo tín hiệu đo ổn định. Một số lỗi thường gặp và cách khắc phục gồm:

• Chỉ số nhảy loạn hoặc sai: Thường do nối đất kém, ống không đầy nước, hoặc chất lỏng dẫn điện quá thấp. Kiểm tra và cải thiện nối đất, đảm bảo ống đầy, xác nhận độ dẫn điện đủ.
• Không có tín hiệu ra: Do đấu nối sai, cấu hình sai loại đầu ra, hoặc lỗi nguồn. Kiểm tra đấu dây, cấu hình đầu ra (4-20mA/xung/RS485) và nguồn cấp.
• Bám cặn điện cực: Với nước bẩn, điện cực có thể bám cặn làm sai số. Vệ sinh điện cực định kỳ hoặc chọn loại có điện cực tự làm sạch/lớp lót phù hợp.

So sánh đồng hồ điện từ và đồng hồ cơ khí

Đồng hồ điện từ Woteck và đồng hồ cơ khí có sự khác biệt về nguyên lý đo, độ chính xác, khả năng làm việc với môi chất và yêu cầu lắp đặt. Bảng dưới đây giúp dễ dàng so sánh hai loại đồng hồ và lựa chọn thiết bị phù hợp với nhu cầu sử dụng:

Chọn lớp lót và điện cực theo môi chất

Độ bền và độ chính xác lâu dài của đồng hồ điện từ phụ thuộc lớn vào việc chọn đúng lớp lót (liner) và điện cực theo chất lỏng cần đo. Với nước sạch và nước thải thông thường, lót cao su (neoprene/EPDM) kết hợp điện cực inox 316L là lựa chọn kinh tế và bền. Với hóa chất ăn mòn, axit, dung dịch nhiệt độ cao, nên dùng lót PTFE/PFA cùng điện cực Hastelloy, titan hoặc tantalum để chống ăn mòn. Với bùn mài mòn, lót polyurethane (PU) chịu mài mòn tốt hơn.

Chọn sai vật liệu có thể khiến lớp lót bị ăn mòn/bong hoặc điện cực bị ăn mòn, dẫn tới sai số và hỏng thiết bị. Vì vậy, khi đặt hàng cần nêu rõ loại chất lỏng, nhiệt độ, áp suất và thành phần ăn mòn/mài mòn để được tư vấn cấu hình lót điện cực phù hợp, bảo đảm đồng hồ hoạt động chính xác và bền trong suốt vòng đời.

Sản phẩm liên quan

• Đồng hồ Woteck điện từ dùng pin
• Đồng hồ điện từ Hansung HS100Q
• Đồng hồ điện từ Hansung HS2000
• Xem tất cả đồng hồ đo nước T-Blue

Liên hệ & báo giá đồng hồ điện từ Woteck tại T-Blue

T-Blue cung cấp đồng hồ điện từ Woteck dùng điện lưới, cấp chính xác đến ±0,5%, hỗ trợ đầu ra 4–20mA, xung và RS485 Modbus. Thiết bị có tùy chọn lớp lót cao su hoặc PTFE, kết hợp vật liệu điện cực phù hợp với từng loại môi chất và điều kiện vận hành. Khách hàng có thể liên hệ T-Blue để được tư vấn cấu hình đồng hồ phù hợp với tuyến đo và nhu cầu sử dụng.

Để nhận báo giá đồng hồ Woteck theo đường kính, cấu hình lớp lót, điện cực, tín hiệu đầu ra và số lượng, vui lòng liên hệ đội ngũ kỹ thuật T-Blue. T-Blue hỗ trợ tư vấn lựa chọn model, cấu hình và giải pháp tích hợp phù hợp với hệ thống. Liên hệ ngay để được tư vấn kỹ thuật và báo giá chi tiết.
