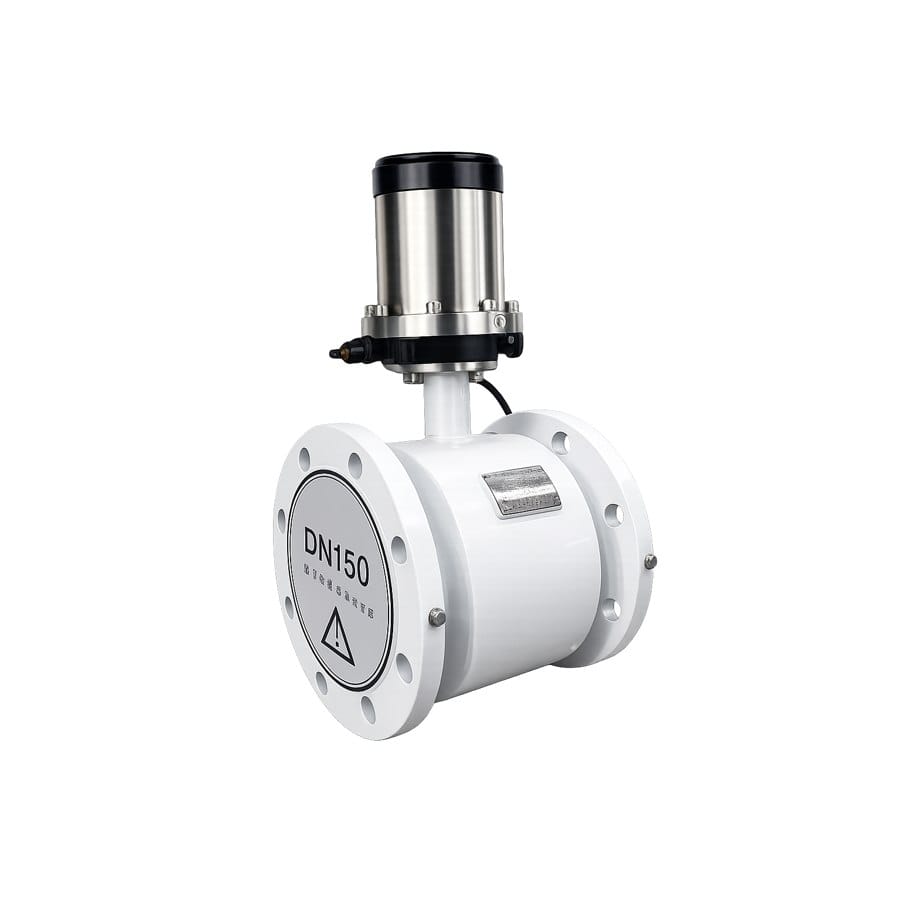

Đồng hồ Woteck điện từ dùng pin là gì?

Đồng hồ Woteck điện từ dùng pin là đồng hồ đo lưu lượng điện từ (Faraday) chạy bằng pin lithium, không cần nguồn điện lưới. Đây là giải pháp lý tưởng cho các điểm đo ở nơi không có điện – tuyến ống ngoài đồng ruộng, điểm phân vùng đo đếm (DMA) trên mạng cấp nước, hố van ngầm – nơi việc kéo điện tốn kém hoặc bất khả thi. Nhờ thiết kế tiêu thụ điện cực thấp, một viên pin lithium 3,6V có thể cấp nguồn cho đồng hồ hoạt động nhiều năm (thường 5 – 10 năm) mà không cần thay.

Cũng như mọi đồng hồ điện từ, bản dùng pin đo chính xác cao (±0,5%), không có bộ phận chuyển động, không tổn thất áp và đo được cả nước bẩn. Điểm khác biệt cốt lõi là tính tự chủ về nguồn và cấp bảo vệ IP68 ngâm được – đồng hồ có thể chôn ngầm hoặc lắp trong hố dễ ngập mà vẫn hoạt động. Tín hiệu ra thường là RS485 Modbus và xung, phù hợp thu thập dữ liệu và đọc từ xa cho hệ thống quản lý nước thông minh.

Trong nhóm đồng hồ điện từ T-Blue, bản Woteck dùng pin bổ sung cho bản Woteck dùng điện lưới (cho nơi có sẵn điện, cần 4-20mA liên tục). Chọn bản pin hay điện lưới tùy điều kiện nguồn điện và loại tín hiệu cần dùng.

Vì sao nên chọn đồng hồ điện từ dùng pin

Đồng hồ điện từ dùng pin giải quyết bài toán lớn nhất của việc đo đếm phân tán: không phải nơi nào cũng có điện. Trên một mạng lưới cấp nước, các điểm đo ranh giới phân vùng (DMA), điểm đo nhánh, hoặc tuyến truyền tải qua khu vực hẻo lánh thường không có nguồn điện sẵn. Kéo điện tới từng điểm tốn kém, mất thời gian và tiềm ẩn rủi ro. Đồng hồ dùng pin loại bỏ hoàn toàn nhu cầu này – chỉ cần lắp đồng hồ, thay pin sau nhiều năm.

Kết hợp với cấp bảo vệ IP68 ngâm được, đồng hồ dùng pin đặc biệt phù hợp lắp trong hố van ngầm dễ ngập – điều kiện rất phổ biến ở Việt Nam. Nhiều model có màn hình hiển thị tại chỗ tiết kiệm điện (LCD/OLED chỉ sáng khi thao tác) và bộ nhớ ghi dữ liệu (data logger) để lưu lịch sử lưu lượng, hỗ trợ phân tích cân bằng nước và phát hiện rò rỉ.

Nguyên lý và cấu tạo đồng hồ

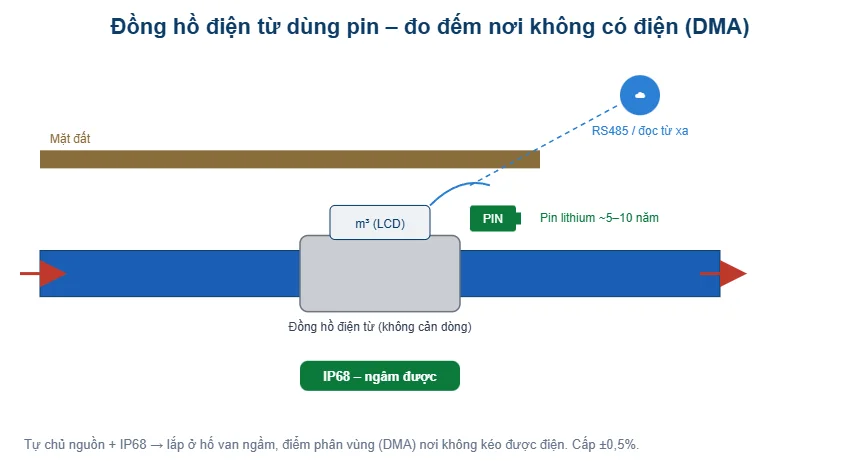

Sơ đồ đồng hồ điện từ dùng pin (IP68, đọc từ xa, lắp nơi không có điện) do T-Blue cung cấp.

Đồng hồ dùng pin hoạt động theo cùng nguyên lý Faraday: nước dẫn điện chảy qua từ trường sinh điện áp cảm ứng tỉ lệ vận tốc, được hai điện cực thu nhận. Điểm khác biệt kỹ thuật nằm ở thiết kế tiêu thụ điện cực thấp (low-power): cuộn từ được kích xung ngắt quãng (pulsed DC) thay vì cấp liên tục, và mạch điện tử tối ưu để kéo dài tuổi thọ pin. Bộ nhớ và đồng hồ thời gian thực (RTC) giữ hoạt động ngay cả khi màn hình tắt.

Thân đo lót cao su, điện cực inox 316L cho nước sạch/nước thải. Bộ chuyển đổi và khoang pin được thiết kế kín IP68. Đồng hồ nối mặt bích vào tuyến, cấp áp PN10/PN16. Pin lithium 3,6V có thể thay khi hết mà không cần tháo đồng hồ khỏi tuyến (tùy thiết kế).

Thông số kỹ thuật đồng hồ Woteck điện từ dùng pin

Bảng dưới tổng hợp thông số đặc trưng của đồng hồ điện từ dùng pin. Cấu hình cụ thể (DN, đầu ra, chu kỳ đo) tùy ứng dụng và yêu cầu tuổi thọ pin.

Tuổi thọ pin phụ thuộc chu kỳ đo và truyền dữ liệu: đo/ghi thưa và truyền ít thì pin dùng được lâu hơn (tới ~10 năm); đo/truyền dày (thời gian thực) thì pin nhanh hết hơn. Vì vậy khi cấu hình cần cân đối giữa tần suất dữ liệu và tuổi thọ pin theo nhu cầu quản lý. Cấp chính xác ±0,5%, đo được cả nước bẩn miễn dẫn điện ≥5 µS/cm.

Ứng dụng của đồng hồ điện từ dùng pin

Đồng hồ Woteck điện từ dùng pin được dùng chủ yếu cho: đo đếm phân vùng (DMA) trên mạng cấp nước để quản lý thất thoát; đo nhánh, đo tổng khu vực ở nơi không có điện; tuyến ống ngầm, hố van dễ ngập (nhờ IP68); và tưới tiêu, cấp nước nông thôn. Khả năng đọc từ xa qua RS485/module vô tuyến giúp thu thập dữ liệu mà không cần tới tận nơi.

Đây là công cụ quan trọng trong chương trình giảm nước thất thoát (NRW): đặt đồng hồ điện từ dùng pin tại ranh giới các vùng đo đếm giúp lập cân bằng nước theo vùng, khoanh vùng rò rỉ nhanh – mà không bị giới hạn bởi việc có hay không có nguồn điện tại điểm đo.

Hướng dẫn lắp đặt đồng hồ đúng cách

Việc lắp đặt đúng kỹ thuật giúp đồng hồ đo lưu lượng điện từ hoạt động ổn định và cho kết quả đo chính xác trong quá trình sử dụng. Cần đặc biệt chú ý đến vị trí lắp, tình trạng đầy nước của đường ống, kết nối đất và cấu hình thiết bị. Thực hiện lần lượt các bước dưới đây để đảm bảo thiết bị hoạt động đúng yêu cầu:

• Bước 1: Đoạn ống thẳng và ống đầy nước: Lắp trên đoạn ống thẳng đủ dài (thường ≥5×DN trước, ≥3×DN sau), đúng chiều mũi tên, tại vị trí ống luôn đầy nước (ưu tiên đoạn thấp/đi lên) để đo đúng ^[1].
• Bước 2: Nối đất và lắp mặt bích: Nối đất theo hướng dẫn để tín hiệu ổn định. Đặt gioăng, bắt mặt bích, siết bu lông theo trình tự chéo hình sao. Với vị trí chôn/ngập, bảo đảm khoang đồng hồ kín IP68 đúng cách.
• Bước 3: Kích hoạt và cấu hình: Kích hoạt pin, cấu hình đường kính, đơn vị, chu kỳ đo/truyền và đầu ra (RS485/xung). Cân đối chu kỳ để tối ưu tuổi thọ pin theo nhu cầu.
• Bước 4: Kiểm tra và ghi hồ sơ: Cho nước đầy ống, kiểm tra chỉ số ổn định. Ghi lại ngày lắp, cấu hình và ngày dự kiến thay pin vào hồ sơ để quản lý vòng đời.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng, đồng hồ đo lưu lượng điện từ có thể gặp một số vấn đề ảnh hưởng đến độ chính xác của kết quả đo hoặc khả năng truyền dữ liệu. Nguyên nhân thường liên quan đến cấu hình thiết bị, tình trạng đường ống, kết nối đất hoặc hệ thống truyền thông. Dưới đây là một số lỗi thường gặp và cách kiểm tra, khắc phục:

• Pin nhanh hết: Do cấu hình đo/truyền quá dày. Giảm tần suất đo/truyền phù hợp nhu cầu; dùng pin chính hãng đúng loại.
• Chỉ số sai/nhảy: Do nối đất kém, ống không đầy nước, hoặc dẫn điện thấp. Cải thiện nối đất, đảm bảo ống đầy, xác nhận độ dẫn điện.
• Mất kết nối đọc từ xa: Do đấu RS485 sai, cấu hình địa chỉ Modbus sai, hoặc module truyền lỗi. Kiểm tra đấu dây, địa chỉ và module.

So sánh đồng hồ bản pin và bản điện lưới

Đồng hồ điện từ Woteck bản dùng pin và bản điện lưới có sự khác biệt về nguồn cấp, khả năng truyền tín hiệu, vị trí lắp đặt và yêu cầu vận hành. Bảng dưới đây giúp dễ dàng so sánh hai phiên bản và lựa chọn thiết bị phù hợp với điều kiện sử dụng:

Vai trò của đồng hồ trong quản lý thất thoát nước (DMA)

Đo đếm phân vùng (District Metered Area – DMA) là phương pháp hiện đại để quản lý thất thoát nước: chia mạng lưới thành các vùng nhỏ, mỗi vùng có đồng hồ đo ở ranh giới để theo dõi lượng nước vào/ra. Bằng cách so sánh lượng nước cấp vào vùng với tổng lượng tiêu thụ của các hộ, đơn vị cấp nước tính được thất thoát của từng vùng và khoanh vùng rò rỉ nhanh chóng. Điểm mấu chốt là các đồng hồ ranh giới thường nằm ở vị trí không có điện – và đây chính là nơi đồng hồ điện từ dùng pin phát huy giá trị.

Nhờ tự chủ nguồn và IP68, đồng hồ dùng pin có thể lắp ở bất kỳ điểm ranh giới nào mà không phụ thuộc hạ tầng điện. Dữ liệu lưu lượng theo giờ (đặc biệt là lưu lượng ban đêm tối thiểu – minimum night flow, chỉ số quan trọng để đánh giá rò rỉ) được ghi lại và truyền về trung tâm. Đây là nền tảng của các chương trình giảm nước thất thoát (NRW) mà nhiều công ty cấp nước đang triển khai để tiết kiệm nước và tăng doanh thu.

Đọc từ xa và bộ ghi dữ liệu

Đồng hồ Woteck dùng pin thường tích hợp bộ ghi dữ liệu (data logger) lưu lịch sử lưu lượng theo thời gian, và hỗ trợ đọc từ xa qua RS485 Modbus hoặc module vô tuyến (GSM/NB-IoT/LoRaWAN tùy cấu hình). Nhờ đó, nhân viên không cần tới tận điểm đo để đọc số – dữ liệu tự động về hệ thống quản lý, cho phép giám sát liên tục và cảnh báo bất thường (rò rỉ lớn, ngược dòng, mất tín hiệu).

Khi triển khai đọc từ xa với đồng hồ dùng pin, cần cân đối tần suất truyền dữ liệu với tuổi thọ pin: truyền càng thường xuyên thì pin càng nhanh hết. Nhiều hệ thống chọn truyền theo lịch (ví dụ vài lần/ngày) để cân bằng giữa độ chi tiết dữ liệu và tuổi thọ pin nhiều năm.

Khi nào cần bảo trì và thay pin đồng hồ

Đồng hồ điện từ dùng pin gần như không cần bảo trì cơ khí vì không có bộ phận chuyển động. Công việc chính là theo dõi tình trạng pin (nhiều model có cảnh báo pin yếu) và thay pin đúng loại khi cần – thường sau nhiều năm. Nên ghi lại ngày lắp và tuổi thọ pin dự kiến để lên kế hoạch thay chủ động, tránh gián đoạn dữ liệu. Với đồng hồ chôn/ngập, cần kiểm tra định kỳ độ kín IP68 của khoang pin và bộ chuyển đổi. Định kỳ đối chiếu số liệu đồng hồ với thực tế cũng giúp phát hiện sớm sai lệch cần kiểm định lại.

Ngoài ra, khi chọn vị trí lắp cho đồng hồ dùng pin phục vụ DMA, nên ưu tiên nơi dễ tiếp cận để thay pin và kiểm tra định kỳ, đồng thời bảo đảm chất lượng sóng nếu dùng truyền dữ liệu vô tuyến. Việc quy hoạch vị trí đồng hồ hợp lý ngay từ đầu giúp giảm chi phí vận hành và bảo trì trong suốt vòng đời thiết bị.
