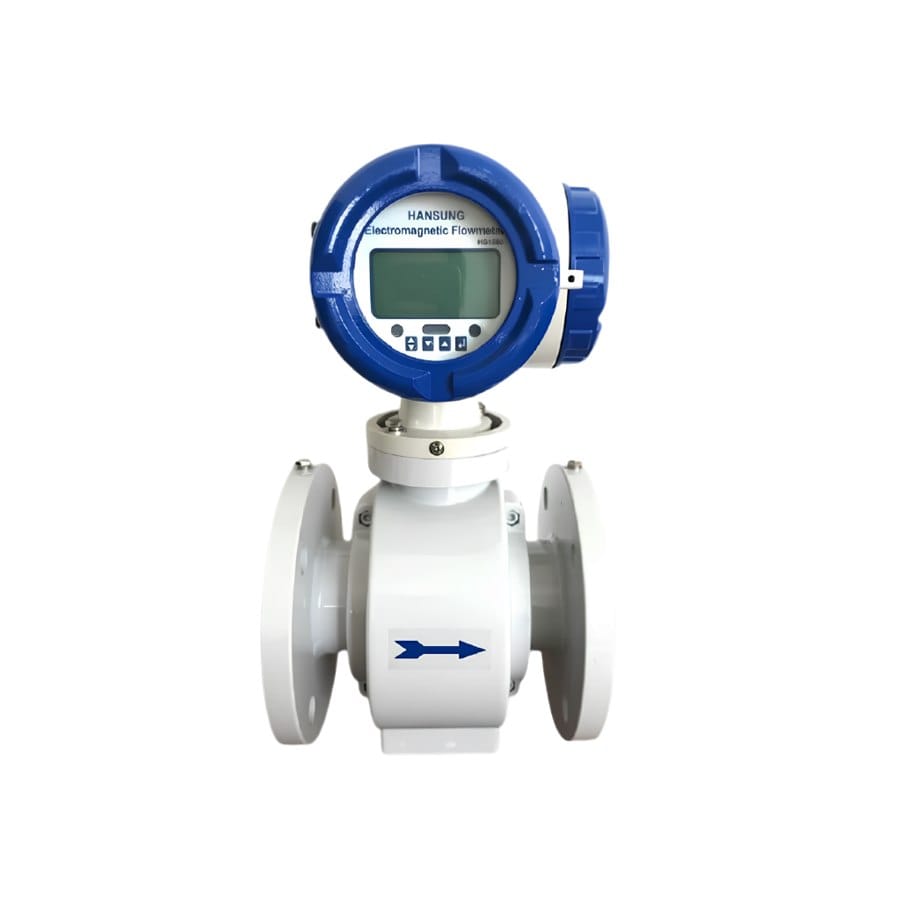

Đồng hồ điện từ Hansung HS7000

Đồng hồ điện từ Hansung HS7000 là gì?

Đồng hồ điện từ Hansung HS7000 là đồng hồ đo lưu lượng điện từ (Faraday) thuộc dòng HS của Hansung (Hàn Quốc). Cũng dựa trên nguyên lý cảm ứng điện từ như các dòng HS khác, HS7000 hướng tới đo các chất lỏng khó – nước thải, bùn loãng, nước có cặn và ăn mòn – nơi đồng hồ cơ khí gần như không thể hoạt động ổn định. Không có bộ phận chuyển động trong lòng ống, HS7000 không bị kẹt bởi cặn, không mài mòn, đo chính xác cả chất lỏng bẩn miễn là dẫn điện.

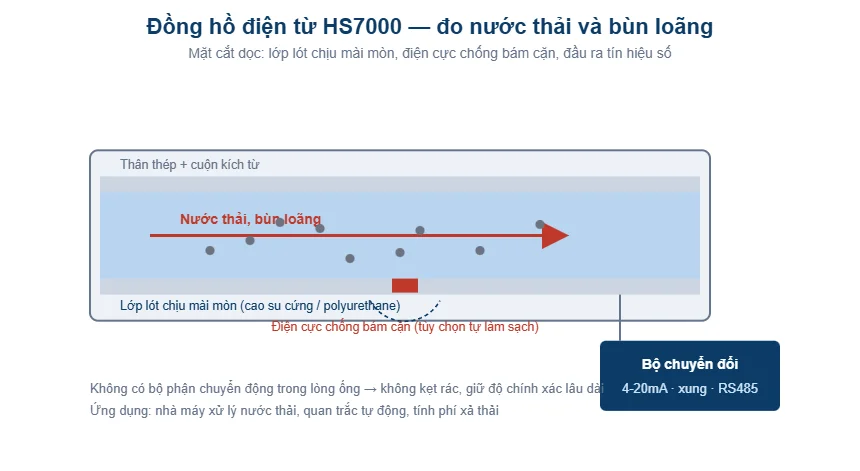

Sơ đồ HS7000 đo nước thải: lớp lót chịu mài mòn, điện cực chống bám cặn và bộ chuyển đổi tín hiệu số.

Trong ngành xử lý nước thải và nước công nghiệp, đo lưu lượng là bài toán khó với đồng hồ cơ khí vì cặn, rác, dầu mỡ, hóa chất làm hỏng cánh quạt/tuabin. Đồng hồ điện từ HS7000 giải quyết triệt để: lòng ống thông suốt (rác/cặn đi qua tự do), điện cực và lớp lót chọn theo môi chất, và cho tín hiệu số hóa để giám sát trạm xử lý. Điện cực SUS 316L (hoặc Hastelloy/titan), lớp lót cao su/PTFE/PU, đầu ra 4–20mA/xung/RS485 Modbus.

Trong nhóm đồng hồ điện từ T-Blue, HS7000 đứng cạnh HS6000, HS8000 và Woteck. Bài viết này tập trung vào ứng dụng đo chất lỏng khó.

Vì sao đồng hồ điện từ phù hợp nước thải và bùn

Nước thải và bùn loãng là môi chất “ác mộng” với đồng hồ cơ khí: rác và sợi quấn vào cánh quạt, cặn làm kẹt tuabin, dầu mỡ bám làm sai số, và mài mòn nhanh làm hỏng. Đồng hồ điện từ HS7000 không có chi tiết chuyển động trong dòng – lòng ống thông suốt để rác/cặn đi qua tự do – nên loại bỏ hoàn toàn các vấn đề này. Phép đo dựa trên điện áp cảm ứng của chất lỏng dẫn điện, không phụ thuộc mật độ, độ nhớt hay thành phần rắn lơ lửng (miễn dẫn điện).

Điều kiện duy nhất là chất lỏng phải dẫn điện (≥5 µS/cm), mà nước thải sinh hoạt và công nghiệp thường dẫn điện tốt. Với bùn có tính mài mòn cao, chọn lớp lót polyurethane hoặc cao su cứng; với nước thải ăn mòn, chọn lót PTFE và điện cực Hastelloy/titan. Nhờ vậy, HS7000 đo ổn định lâu dài ở môi trường mà đồng hồ cơ khí phải bảo trì/thay liên tục.

Thông số kỹ thuật đồng hồ điện từ Hansung HS7000

Bảng dưới tổng hợp thông số đặc trưng của dòng Hansung HS. Cấu hình lót/điện cực chọn theo tính chất nước thải/bùn.

Ứng dụng của HS7000

Đồng hồ điện từ Hansung HS7000

HS7000 phù hợp đo lưu lượng nước thải, bùn loãng, nước công nghiệp có cặn/ăn mòn tại: nhà máy xử lý nước thải (đầu vào, đầu ra, tuần hoàn bùn), trạm bơm nước thải, dây chuyền công nghiệp (giấy, hóa chất, thực phẩm có chất rắn), và các tuyến nước thô bẩn. Đây là những nơi đồng hồ cơ khí không đáp ứng được, còn đồng hồ điện từ là giải pháp gần như bắt buộc.

Trong quản lý môi trường, đo chính xác lưu lượng nước thải còn phục vụ tính phí xả thải, kiểm soát tải lượng ô nhiễm và tuân thủ quy định – nên độ tin cậy của phép đo có ý nghĩa pháp lý và kinh tế.

Hướng dẫn lắp đặt cho môi chất khó

Khi đo các môi chất khó như nước thải, bùn hoặc chất lỏng chứa nhiều cặn, vị trí lắp đặt và điều kiện dòng chảy ảnh hưởng trực tiếp đến độ ổn định của đồng hồ điện từ. Cần đảm bảo ống luôn đầy, hạn chế túi khí và lắng cặn, đồng thời thực hiện nối đất đúng để giảm nhiễu tín hiệu trong quá trình đo. Các bước dưới đây giúp thiết bị hoạt động ổn định hơn trong những điều kiện này.

• Bước 1: Vị trí và đoạn ống thẳng: Lắp trên đoạn ống thẳng đủ dài (≥5×DN trước, ≥3×DN sau), đúng chiều dòng, tại vị trí ống luôn đầy nước (ưu tiên đoạn thấp/đi lên) – đặc biệt quan trọng với bùn để tránh lắng và túi khí ^[1].
• Bước 2: Nối đất chắc chắn: Nối đất đúng để tín hiệu ổn định; với nước thải/bùn nhiều nhiễu, nối đất tốt càng quan trọng để tránh sai số.
• Bước 3: Chọn IP68 cho môi trường ẩm: Trạm xử lý thường ẩm ướt, dễ ngập; chọn cấu hình IP68 để đồng hồ bền và hoạt động cả khi ngập.
• Bước 4: Cấu hình và kiểm tra: Cấu hình DN, thang đo, đầu ra; cho chất lỏng đầy ống, kiểm tra chỉ số ổn định. Với bùn, kiểm tra định kỳ điện cực không bám dày.

Lỗi thường gặp và cách khắc phục

Trong quá trình vận hành với nước thải, bùn hoặc môi chất có độ bẩn cao, đồng hồ điện từ có thể gặp các vấn đề như điện cực bám cặn, lắng trong ống đo hoặc chỉ số dao động. Những lỗi này thường liên quan đến điều kiện dòng chảy, tình trạng điện cực và hệ thống nối đất. Kiểm tra đúng nguyên nhân sẽ giúp hạn chế sai số và tránh phải bảo trì thiết bị không cần thiết.

• Điện cực bám cặn/dầu mỡ: Với nước thải bẩn, điện cực dễ bám làm sai số. Vệ sinh định kỳ; chọn điện cực có cơ cấu tự làm sạch hoặc lớp lót phù hợp; duy trì vận tốc dòng đủ để tự làm sạch.
• Lắng cặn trong ống đo: Do vận tốc quá thấp. Chọn cỡ đồng hồ phù hợp lưu lượng để giữ vận tốc đủ cao, tránh lắng.
• Chỉ số nhiễu: Do nối đất kém hoặc dẫn điện dao động. Cải thiện nối đất; với chất lỏng dẫn điện thấp/dao động, tham khảo cấu hình chuyên dụng.

So sánh HS7000 với đồng hồ cơ khí cho nước thải

Với nước thải và bùn, cơ cấu đo là yếu tố cần đặc biệt lưu ý vì cặn rắn và tạp chất có thể ảnh hưởng đến khả năng vận hành của đồng hồ cơ khí. HS7000 sử dụng nguyên lý điện từ, không có bộ phận chuyển động nằm trong dòng chảy nên có lợi thế về khả năng chống kẹt và giảm hao mòn. Bảng dưới đây so sánh các tiêu chí quan trọng khi lựa chọn thiết bị cho hệ thống nước thải:

Vai trò của đồng hồ trong quản lý môi trường và tính phí xả thải

Trong các nhà máy xử lý nước thải, khu công nghiệp và hệ thống thoát nước đô thị, việc đo chính xác lưu lượng nước thải không chỉ phục vụ vận hành kỹ thuật mà còn là cơ sở pháp lý để tính phí bảo vệ môi trường theo lượng nước xả thải. Nghị định về phí bảo vệ môi trường đối với nước thải công nghiệp yêu cầu doanh nghiệp xác định được khối lượng nước thải phát sinh, và đồng hồ điện từ HS7000 với đầu ra xung và tín hiệu 4-20mA cho phép tích lũy tổng lưu lượng theo thời gian một cách minh bạch, chống gian lận.

Khác với đồng hồ cơ vốn dễ kẹt cánh khi gặp rác, sợi, cặn lơ lửng trong nước thải, đồng hồ điện từ HS7000 không có bộ phận chuyển động trong lòng ống nên duy trì được độ chính xác ổn định qua nhiều năm. Điều này đặc biệt quan trọng khi số liệu đo được dùng làm căn cứ báo cáo với cơ quan quản lý tài nguyên và môi trường, nơi sai lệch số liệu có thể dẫn tới truy thu phí hoặc xử phạt hành chính.

Với các trạm quan trắc nước thải tự động, HS7000 tích hợp qua RS485/Modbus để truyền dữ liệu lưu lượng về hệ thống giám sát trung tâm và về cổng thông tin của Sở Tài nguyên và Môi trường theo yêu cầu quan trắc liên tục, giúp doanh nghiệp tuân thủ quy định mà không cần nhân sự ghi chỉ số thủ công.

Cấu hình đồng hồ chống bám cặn và điện cực trong môi trường bẩn

Nước thải và bùn loãng là môi trường thách thức nhất với thiết bị đo lưu lượng vì tính chất bám dính, ăn mòn và dẫn điện thay đổi. HS7000 xử lý vấn đề này bằng lớp lót lòng ống bằng cao su cứng hoặc polyurethane có khả năng chịu mài mòn cao khi dòng chảy mang theo cát, sạn; đồng thời điện cực được chế tạo từ hợp kim Hastelloy C hoặc thép không gỉ SUS316L để chống ăn mòn hóa học trong nước thải có tính axit hoặc kiềm.

Đối với các ứng dụng dễ đóng cặn, đồng hồ có thể trang bị tùy chọn điện cực làm sạch bằng cơ khí hoặc chức năng làm sạch điện cực bằng xung điện định kỳ, giúp bề mặt điện cực luôn tiếp xúc tốt với chất lỏng và duy trì tín hiệu đo ổn định. Nhờ vậy, chu kỳ bảo trì được kéo dài đáng kể so với các thiết bị đo cơ hoặc siêu âm kẹp ngoài.

Việc lựa chọn vật liệu lót và điện cực phải căn cứ vào đặc tính cụ thể của nước thải tại từng nhà máy — độ pH, hàm lượng chất rắn lơ lửng, nồng độ hóa chất — nên khi tư vấn, T-Blue luôn đề nghị khách hàng cung cấp thông số phân tích mẫu nước để chọn đúng cấu hình, tránh tình trạng chọn sai vật liệu dẫn tới hỏng sớm.

Lắp đặt và bảo trì đồng hồ đúng cách

Để đảm bảo độ chính xác của HS7000 trong môi trường nước thải, đoạn ống thẳng trước đồng hồ nên đạt tối thiểu 5 lần đường kính danh nghĩa (5xDN) và sau đồng hồ tối thiểu 3xDN, giúp dòng chảy ổn định trước khi qua vùng đo. Với nước thải, cần bố trí đồng hồ ở vị trí ống luôn đầy nước (ưu tiên đoạn ống đi lên hoặc điểm thấp của hệ thống) để tránh sai số do ống chảy một phần hoặc có bọt khí.

Về bảo trì, do không có cánh quay hay bộ phận cơ khí mài mòn, công tác bảo dưỡng chủ yếu là kiểm tra định kỳ bề mặt điện cực, vệ sinh lớp cặn bám nếu có, và kiểm tra kết nối tín hiệu. Bộ chuyển đổi có thể lắp tách rời (remote) đặt trong tủ điều khiển khô ráo, cách xa vị trí ẩm ướt của đường ống nước thải, thuận tiện cho việc đọc số liệu và hiệu chuẩn mà không phải tiếp xúc môi trường bẩn.

T-Blue hỗ trợ khách hàng lập kế hoạch bảo trì phòng ngừa, cung cấp hồ sơ hiệu chuẩn và hướng dẫn cấu hình thông số dòng chảy phù hợp cho từng loại nước thải, đảm bảo thiết bị hoạt động ổn định trong suốt vòng đời và đáp ứng yêu cầu kiểm định đo lường khi cần.

Sản phẩm liên quan

• Đồng hồ điện từ Hansung HS6000
• Đồng hồ điện từ Hansung HS8000
• Đồng hồ Woteck điện từ dùng pin
• Xem tất cả đồng hồ đo nước T-Blue

Liên hệ & báo giá đồng hồ điện từ Hansung HS7000 tại T-Blue

T-Blue cung cấp đồng hồ điện từ Hansung HS7000 nhập khẩu Hàn Quốc, cấu hình lót/điện cực cho nước thải, bùn, nước ăn mòn, đầu ra 4–20mA/xung/RS485 Modbus, IP68 tùy chọn. Để nhận báo giá theo đường kính, môi chất và số lượng, cùng tư vấn cấu hình cho trạm xử lý, vui lòng liên hệ đội ngũ kỹ thuật T-Blue.

Nguồn tham khảo:
[1] ISO 6817 / ISO 20456 – Electromagnetic flow measurement of conductive liquids (installation). iso.org

Câu hỏi thường gặp (FAQ)

Đo bùn loãng được không?

Được, miễn dẫn điện; lòng ống thông suốt nên không kẹt như đồng hồ cơ khí.

Chọn lót/điện cực nào cho nước thải ăn mòn?

Lót PTFE + điện cực Hastelloy/titan cho ăn mòn; lót PU cho bùn mài mòn.

Có cần IP68 không?

Nên, vì trạm xử lý thường ẩm ướt, dễ ngập.

Vì sao điện cực bám cặn?

Do nước bẩn; cần vệ sinh định kỳ và giữ vận tốc dòng đủ để tự làm sạch.
