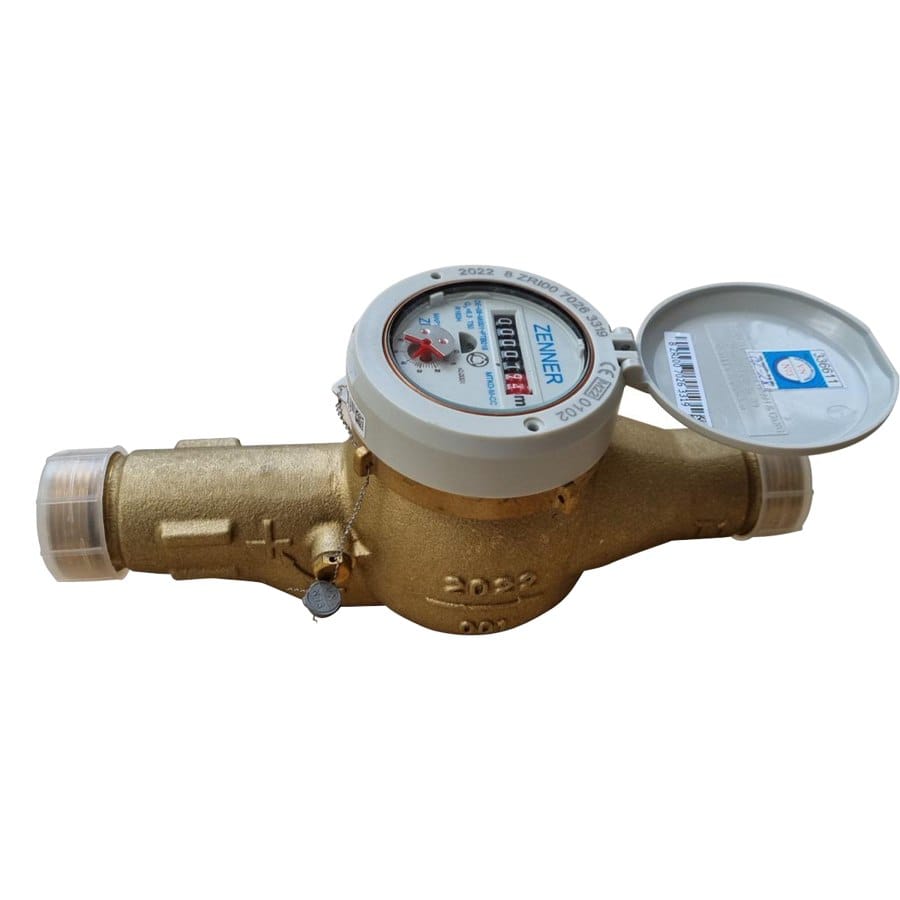

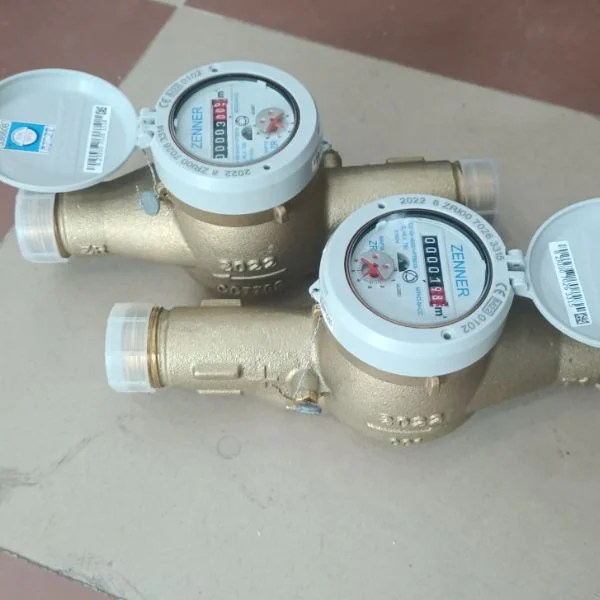

Đồng hồ Zenner vỏ đồng

Đồng hồ Zenner vỏ đồng là thiết bị đo nước sạch dạng đa tia, nổi bật với thân đồng bền, dải đo rộng và khả năng tích hợp bộ số IP68 ngâm được. Sản phẩm phù hợp cho hộ gia đình, chung cư, công trình và các vị trí lắp đặt ngoài trời, đặc biệt là hố đồng hồ có nguy cơ ngập hoặc môi trường ẩm ướt. Với tùy chọn cấp chính xác đến R160, đồng hồ hỗ trợ đo đếm ổn định và hạn chế thất thoát nước do bỏ sót lưu lượng thấp.

Đồng hồ Zenner vỏ đồng là gì?

Đồng hồ Zenner vỏ đồng là đồng hồ đo nước đa tia (multi-jet) thân bằng đồng thau của hãng ZENNER (Đức), dùng đo nước sạch cho hộ và điểm đấu vừa, dải đường kính DN15-DN50, nối ren. Điểm nhấn của bản này là thân đồng thau đạt danh mục vật liệu tiếp xúc nước sạch (UBA) kết hợp bộ số có mức bảo vệ cao, mang lại độ bền và tuổi thọ vượt trội trong môi trường hố đồng hồ ẩm ướt. Nước qua thân được chia nhiều tia phun vào cánh quạt làm quay bộ đếm, hiển thị tổng lượng nước.

So với các dòng vỏ composite, bản vỏ đồng của Zenner bền cơ học hơn, chịu va đập, nhiệt và tia UV tốt, chống phá hoại phù hợp lắp lâu dài, kể cả nơi khắc nghiệt hoặc ngập nước. Nhiều phiên bản dùng bộ số kiểu ngâm được (wet-runner) đạt IP68 có thể hoạt động cả khi hố đồng hồ bị ngập, một ưu điểm quan trọng ở Việt Nam nơi hố đồng hồ thường ẩm ướt. Sản phẩm theo khung ISO 4064 / EN 14154, phê duyệt MID. Trong nhóm đồng hồ T-Blue, bản Zenner vỏ đồng bổ sung cho Zenner đa tia mặt số khô và Zener Koma. Điểm khác biệt là vật liệu vỏ đồng và tùy chọn bảo vệ IP68.

Cấu tạo và ưu điểm thân đồng, bảo vệ IP68

Đồng hồ Zenner vỏ đồng gồm thân đồng thau đúc ren hai đầu, buồng đo đa tia với cánh quạt, và bộ số hiển thị. Điểm mạnh nằm ở hai yếu tố. Thứ nhất, thân đồng thau theo danh mục UBA (cơ quan môi trường Đức) bền cơ học, chống ăn mòn, an toàn với nước sạch. Thứ hai, tùy chọn bộ số bảo vệ IP68 (kiểu ngâm được, kính/đồng) cho phép đồng hồ vẫn đọc được và hoạt động chính xác ngay cả khi bị ngập nước khác với bộ số IP65 chỉ chống bụi/tia nước.

Cơ cấu đa tia cân bằng lực trên trục cánh, giảm mài mòn và giữ độ chính xác lâu dài. Kết hợp thân đồng bền và bộ số IP68, dòng này đặc biệt phù hợp các hố đồng hồ ngoài trời, vùng dễ ngập hoặc môi trường ẩm ướt kéo dài nơi đồng hồ vỏ nhựa hay bộ số IP65 dễ xuống cấp. Bản vỏ đồng cũng chịu lực siết ren tốt khi lắp, giảm rủi ro nứt so với vỏ nhựa, và có thể tích hợp đầu ra xung/đọc từ xa cho dự án nước thông minh.

Thông số kỹ thuật đồng hồ Zenner vỏ đồng

Bảng dưới liệt kê lưu lượng thường xuyên Q3 và mức bảo vệ bộ số theo từng đường kính. Cấp chính xác tối đa tới R160 khi lắp ngang tùy model.

Áp lực làm việc PN16; nhiệt độ nước ≤50°C (nước lạnh), cấp chính xác lắp ngang tới R160, lắp đứng giảm còn R40 (tùy model). Sai số cho phép theo ISO 4064: ±5% vùng lưu lượng thấp và ±2% vùng lưu lượng cao. Tùy chọn bộ số IP68 là điểm cộng lớn cho điều kiện hố đồng hồ dễ ngập.

Nguyên lý đo đa tia và ý nghĩa cấp chính xác

Đồng hồ Zenner vỏ đồng hoạt động theo nguyên lý đo tốc độ, trong đó nhiều tia nước tác động đối xứng lên cánh quạt để tạo chuyển động quay, từ đó xác định thể tích nước đi qua đồng hồ. Cơ cấu đa tia giúp phân bổ lực đều trên trục cánh, giảm mài mòn và duy trì độ ổn định của phép đo trong quá trình sử dụng. Với cấp chính xác R160 (Q3/Q1 = 160), đồng hồ có dải đo rộng và khả năng ghi nhận tốt hơn ở lưu lượng thấp, góp phần hạn chế lượng nước bị bỏ sót và hỗ trợ giảm thất thoát biểu kiến.

Bốn mốc lưu lượng Q1, Q2, Q3 và Q4 lần lượt thể hiện lưu lượng tối thiểu, điểm chuyển tiếp, lưu lượng thường xuyên và lưu lượng quá tải, qua đó xác định các vùng làm việc và sai số của đồng hồ. Đối với đồng hồ vỏ đồng sử dụng tại các hố đồng hồ có nguy cơ ngập, bộ số đạt IP68 giúp duy trì khả năng đọc chỉ số ngay cả khi bị ngập nước trong điều kiện phù hợp. Nhờ đó, thiết bị hỗ trợ ghi nhận dữ liệu liên tục, thuận tiện cho công tác quản lý và theo dõi lượng nước tiêu thụ.

Ứng dụng của đồng hồ Zenner vỏ đồng

Đồng hồ Zenner vỏ đồng được sử dụng để đo nước sạch cho hộ gia đình, chung cư, tòa nhà, cơ sở thương mại và các điểm đo phân vùng quy mô nhỏ đến vừa. Nhờ thân đồng có độ bền tốt cùng tùy chọn bộ số IP68, sản phẩm phù hợp với các hố đồng hồ ngoài trời, khu vực thấp dễ ngập và môi trường thường xuyên ẩm ướt. Các model DN15-DN25 thường phù hợp cho hộ tiêu thụ, trong khi DN32-DN50 có thể sử dụng cho các điểm đấu tổng của cụm nhỏ. Một số ứng dụng tiêu biểu gồm:

• Hộ gia đình: Sử dụng các cỡ DN15-DN25 để đo lượng nước sạch tiêu thụ tại nhà ở và căn hộ.
• Chung cư, tòa nhà: Phù hợp lắp đặt tại các điểm đo riêng hoặc khu vực có nhu cầu quản lý tiêu thụ nước theo từng đơn vị sử dụng.
• Cơ sở thương mại: Dùng cho cửa hàng, văn phòng, nhà hàng và các cơ sở dịch vụ cần theo dõi lượng nước tiêu thụ.
• Điểm đấu tổng quy mô nhỏ: Các cỡ DN32-DN50 thích hợp cho cụm dân cư, tòa nhà hoặc điểm cấp nước có lưu lượng lớn hơn hộ riêng lẻ.
• Hố đồng hồ ngoài trời: Thân đồng bền và tùy chọn IP68 giúp thiết bị phù hợp với vị trí lắp đặt ngoài trời, thường xuyên tiếp xúc với hơi ẩm.
• Khu vực dễ ngập: Bộ số IP68 hỗ trợ duy trì khả năng đọc chỉ số khi hố đồng hồ bị ngập trong điều kiện phù hợp, hạn chế gián đoạn công tác ghi nhận dữ liệu.
• Môi trường ẩm ướt: Đồng hồ vỏ đồng IP68 là lựa chọn đáng cân nhắc tại những vị trí có độ ẩm cao hoặc điều kiện lắp đặt khó khăn.
• Quản lý thất thoát nước: Độ bền và khả năng chống ảnh hưởng do ngập, ẩm giúp giảm nguy cơ hư hỏng thiết bị, từ đó hỗ trợ đơn vị cấp nước hạn chế chi phí bảo trì và duy trì đo đếm ổn định.

Hướng dẫn lắp đặt

Trước khi lắp đặt đồng hồ Zenner vỏ đồng, cần đảm bảo vị trí, hướng dòng chảy và điều kiện đường ống phù hợp để đồng hồ hoạt động ổn định và duy trì độ chính xác R160. Các bước lắp đặt cơ bản gồm:

• Bước 1: Vị trí và đoạn ống thẳng: Lắp nơi dễ đọc, bố trí đoạn ống thẳng trước/sau để dòng ổn định. Với vị trí dễ ngập, ưu tiên bản bộ số IP68. Lắp van khóa hai đầu để dễ bảo trì.
• Bước 2: Đúng chiều, ưu tiên lắp ngang: Lắp đúng chiều mũi tên; ưu tiên lắp ngang mặt số hướng lên để đạt R160. Thân đồng chịu lực siết tốt nhưng vẫn siết vừa đủ kín.
• Bước 3: Lắp lọc và làm kín: Lắp lọc rác phía trước chặn cặn. Quấn băng tan, siết ren vừa đủ kín.
• Bước 4: Xả khí và kiểm định: Mở van từ từ, xả khí tránh bọt khí làm quay sai. Kiểm tra rò rỉ, độ quay, kiểm định trước khi dùng thương mại.

Lỗi thường gặp và bảo trì

Trong quá trình sử dụng đồng hồ Zenner vỏ đồng, các lỗi thường gặp chủ yếu liên quan đến điều kiện ngập nước, cặn bẩn, bọt khí và mối nối ren. Kiểm tra, vệ sinh và bảo trì đúng cách giúp duy trì độ chính xác, hạn chế hư hỏng và kéo dài tuổi thọ đồng hồ. Một số lỗi và cách khắc phục gồm:

• Bộ số mờ do ngập (bản IP65): Nếu dùng bản IP65 ở nơi hay ngập, bộ số có thể bị ẩm mờ. Khắc phục bằng cách chọn bản IP68 ngâm được cho vị trí dễ ngập.
• Đồng hồ không quay/đo sai: Kiểm tra chiều lắp, kẹt cặn (vệ sinh lọc), bọt khí (xả khí), đủ đoạn ống thẳng. Kiểm định lại nếu nghi ngờ sai số.
• Rò rỉ ren: Quấn lại băng tan, siết vừa đủ. Ren đồng bền nhưng tránh siết quá lực.

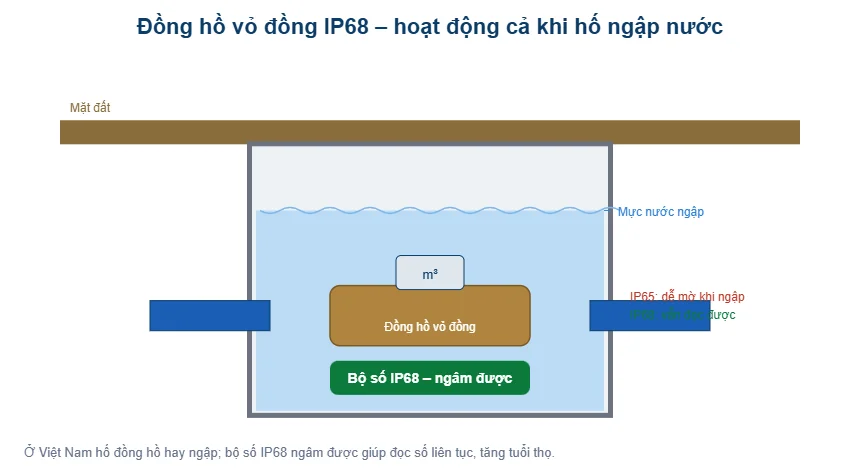

So sánh vỏ đồng IP68 với các dòng khác

Tại Việt Nam, đồng hồ Zenner vỏ đồng IP68 thường được cân nhắc cho các vị trí lắp đặt trong hố hoặc hộp âm dưới mặt đất, đặc biệt tại khu vực có mùa mưa và nguy cơ ngập nước. Với bộ số chỉ đạt IP65, việc tiếp xúc hoặc ngâm nước kéo dài có thể khiến hơi ẩm xâm nhập vào khoang số, làm mặt số mờ, khó đọc và ảnh hưởng đến tuổi thọ bộ số. Khi cơ cấu đo vẫn còn hoạt động nhưng bộ số bị xuống cấp do ẩm nước, đồng hồ có thể phải thay thế sớm, làm tăng chi phí bảo trì.

Bộ số IP68 kiểu ngâm được như dạng wet-runner hoặc kết cấu kính/đồng kín được thiết kế để duy trì khả năng hoạt động và đọc chỉ số ngay cả khi hố đồng hồ bị ngập hoàn toàn trong điều kiện phù hợp. Nhờ khả năng bảo vệ cao hơn, đồng hồ vỏ đồng IP68 giúp hạn chế gián đoạn ghi chỉ số, duy trì mặt số rõ ràng và tăng độ bền trong môi trường ẩm ướt. Vì vậy, tại các khu vực thấp trũng, ven kênh hoặc hố đồng hồ khó thoát nước, lựa chọn bộ số IP68 là giải pháp đáng cân nhắc để giảm chi phí thay thế và bảo trì lâu dài.

Tùy chọn đọc từ xa cho vị trí khó tiếp cận

Đồng hồ Zenner vỏ đồng IP68 có thể tích hợp đầu ra xung hoặc mô-đun đọc chỉ số từ xa, giúp tự động thu thập dữ liệu mà không cần mở hố đồng hồ để đọc thủ công. Tính năng này đặc biệt phù hợp với các vị trí khó tiếp cận như hố thường xuyên ngập nước, nắp nặng hoặc khu vực không thuận tiện cho nhân viên kiểm tra trực tiếp. Khi kết hợp khả năng chống ngập IP68 với giải pháp đọc từ xa, đồng hồ vừa duy trì độ bền vừa giảm công sức và tần suất đọc chỉ số tại hiện trường.

Khi triển khai đồng hồ Zenner IP68 đọc từ xa, cần lựa chọn mô-đun tương thích với bộ số và hệ thống phần mềm quản lý dữ liệu của đơn vị sử dụng. Dữ liệu lưu lượng được thu thập theo thời gian có thể hỗ trợ theo dõi mức tiêu thụ, phát hiện sớm rò rỉ và các bất thường trong hệ thống hiệu quả hơn so với phương pháp đọc thủ công hằng tháng. Đây là giải pháp phù hợp cho các vị trí lắp đặt khắc nghiệt và những hệ thống cấp nước hướng tới quản lý đo đếm tự động, chính xác.

Bảo trì và kiểm định định kỳ

Mặc dù có độ bền cao, đồng hồ Zenner vỏ đồng vẫn cần được bảo trì định kỳ để duy trì độ chính xác và khả năng vận hành ổn định. Nên vệ sinh lọc rác phía trước để hạn chế cặn bẩn gây kẹt cánh, kiểm tra rò rỉ tại hai đầu ren và quan sát chuyển động của đồng hồ trong quá trình sử dụng. Đối với các hố đồng hồ có nguy cơ ngập, cần kiểm tra thêm tình trạng nắp hố, khả năng thoát nước và bộ số để phát hiện sớm các dấu hiệu hư hỏng.

Đồng hồ Zenner sử dụng cho mục đích mua bán nước cần được kiểm định ban đầu và kiểm định lại theo chu kỳ quy định, đồng thời bảo đảm kẹp chì hoặc dấu niêm phong còn nguyên vẹn. Nên lưu đầy đủ số sê-ri, ngày lắp đặt và lịch kiểm định của từng đồng hồ để thuận tiện theo dõi vòng đời, chủ động bảo trì và thay thế đúng thời hạn. Việc bảo dưỡng và kiểm định đúng lịch giúp đồng hồ duy trì độ tin cậy của phép đo và hỗ trợ quản lý hệ thống cấp nước hiệu quả hơn.

So sánh chi phí đầu tư và chi phí vòng đời

Đồng hồ Zenner vỏ đồng IP68 có chi phí đầu tư ban đầu cao hơn so với đồng hồ vỏ nhựa hoặc các dòng sử dụng bộ số IP65 thông thường. Tuy nhiên, xét trên tổng chi phí vòng đời, mức chênh lệch này có thể được bù đắp nhờ tuổi thọ cao, hạn chế hư hỏng do ngập và ẩm, đồng thời giảm số lần thay thế thiết bị. Khả năng duy trì mặt số rõ ràng và hoạt động ổn định cũng góp phần hạn chế thất thoát đo đếm do đồng hồ xuống cấp.

Đối với những vị trí khắc nghiệt như hố đồng hồ dễ ngập, khu vực thấp trũng hoặc các điểm đo quan trọng, đồng hồ vỏ đồng IP68 là lựa chọn đáng cân nhắc về hiệu quả kinh tế dài hạn. Ngược lại, các vị trí khô ráo, dễ tiếp cận có thể sử dụng dòng đồng hồ phổ thông hơn để tối ưu ngân sách đầu tư trên toàn mạng lưới. Khi tiếp nhận đồng hồ, nên kiểm tra tem kiểm định, kẹp chì niêm phong, mặt số và ren, đồng thời bảo quản thiết bị tại nơi khô ráo và tránh va đập trước khi lắp đặt.

Sản phẩm liên quan

• Đồng hồ Zenner đa tia mặt số khô
• Đồng hồ Zener Koma
• Đồng hồ AICHI MAM đa tia vỏ đồng
• Xem tất cả đồng hồ đo nước T-Blue

Câu hỏi thường gặp (FAQ)

IP68 khác IP65 thế nào?

IP65 chống bụi và tia nước, IP68 ngâm được, hoạt động cả khi ngập nước.

Vỏ đồng có ưu điểm gì?

Bền cơ học, chống ăn mòn, chịu va đập/nhiệt/UV, an toàn với nước sạch.

Đạt cấp chính xác bao nhiêu?

Tới R160 khi lắp ngang tùy model.

Phù hợp nơi nào nhất?

Hố đồng hồ ngoài trời, vùng dễ ngập, môi trường ẩm ướt.

Liên hệ & báo giá đồng hồ Zenner vỏ đồng tại T-Blue

T-Blue cung cấp đồng hồ Zenner vỏ đồng dạng đa tia, dải kích thước DN15-DN50, cấp chính xác lên tới R160, đáp ứng ISO 4064/EN 14154 và có tùy chọn bộ số IP68 ngâm được. Sản phẩm phù hợp đo nước sạch tại hộ gia đình, công trình và các vị trí lắp đặt ngoài trời, đặc biệt là hố đồng hồ có nguy cơ ngập hoặc môi trường ẩm ướt. Quý khách có nhu cầu báo giá đồng hồ Zenner vỏ đồng có thể liên hệ T-Blue để được tư vấn theo cấu hình sử dụng.

T-Blue hỗ trợ lựa chọn đồng hồ Zenner vỏ đồng theo đường kính DN, cấp chính xác, mức bảo vệ bộ số và số lượng cần lắp đặt. Với các vị trí dễ ngập, đội ngũ kỹ thuật có thể tư vấn lựa chọn cấu hình IP68 phù hợp nhằm tăng khả năng bảo vệ và duy trì việc đọc chỉ số ổn định. Liên hệ T-Blue để nhận báo giá đồng hồ Zenner vỏ đồng và được tư vấn giải pháp đo đếm phù hợp với điều kiện thực tế.

Nguồn tham khảo:
[1] ISO 4064 / OIML R49 – Water meters for cold potable water and hot water. iso.org
