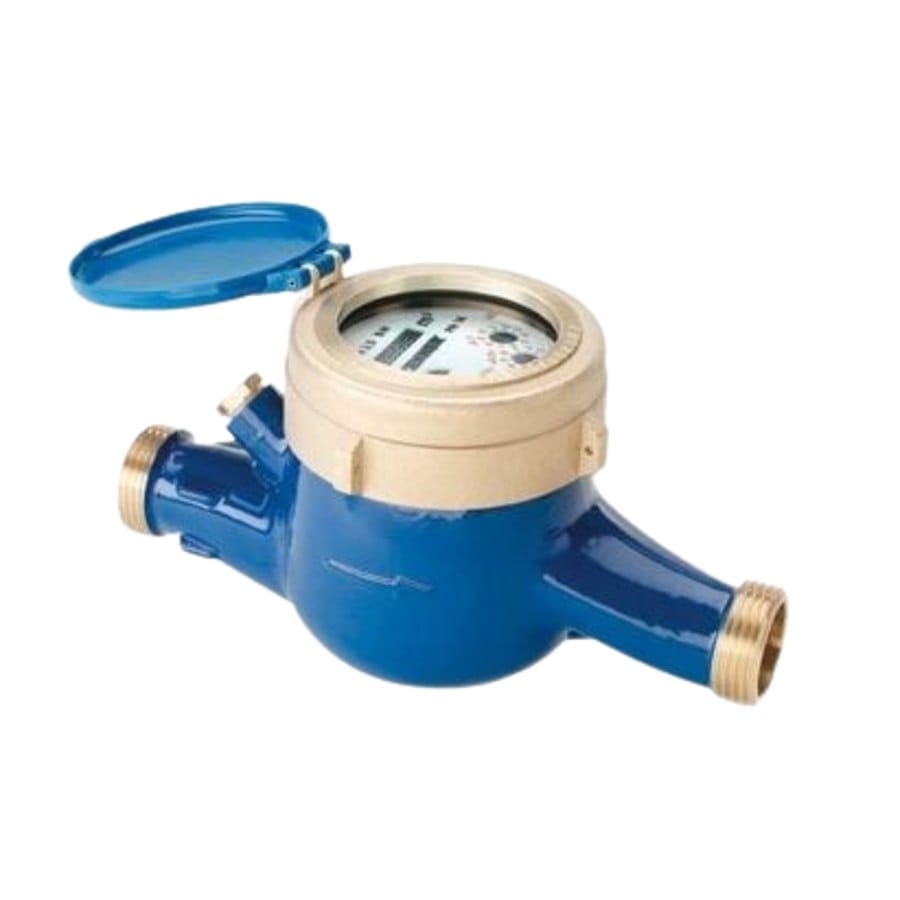

Đồng hồ Zenner đa tia là gì?

Đồng hồ Zenner đa tia là đồng hồ đo nước dạng đa tia mặt số khô (multi-jet dry dial) do hãng ZENNER (Đức) sản xuất, thuộc dòng MTKD nổi tiếng về độ bền và độ chính xác. “Mặt số khô” nghĩa là bộ số được cách ly hoàn toàn khỏi nước bằng khớp truyền động từ tính, nhờ đó mặt số luôn trong, dễ đọc và không bị đục theo thời gian. Dòng này có dải đường kính DN15-DN50, nối ren, cấp chính xác cao tới R160 khi lắp ngang.

Nước đi qua thân đồng hồ được chia thành nhiều tia phun vào cánh quạt, làm cánh quay với tốc độ tỉ lệ lưu lượng, chuyển động được truyền qua khớp từ tính lên bộ số khô để hiển thị tổng lượng nước. Thân đồng hồ bằng đồng thau đạt danh mục vật liệu tiếp xúc nước sạch, chịu áp lực tới MAP 16 (PN16) và nhiệt độ nước tới khoảng 50°C. Sản phẩm được phê duyệt theo MID / EN 14154 và tương thích khung tiêu chuẩn ISO 4064. Trong nhóm đồng hồ tại T-Blue, bản Zenner đa tia là lựa chọn cao cấp cho hộ và điểm đấu vừa; đứng cạnh đồng hồ AICHI MAM đa tia vỏ đồng và các dòng Woltmann cho đường kính lớn như đồng hồ Zenner WPD.

Cấu tạo và công nghệ mặt số khô

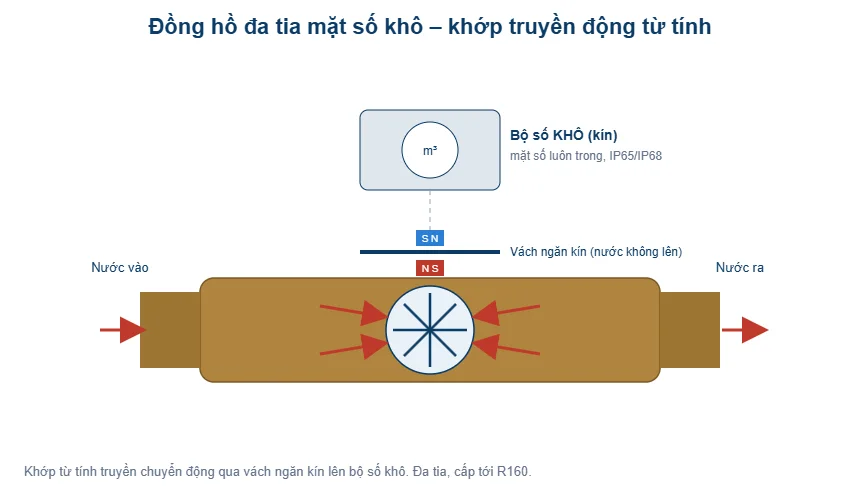

Đồng hồ Zenner đa tia MTKD được cấu tạo từ thân đồng thau, buồng đo đa tia, cánh quạt, khớp truyền động từ tính và bộ số khô. Trong đó, khớp từ tính (magnetic coupling) truyền chuyển động quay của cánh quạt trong buồng nước sang bộ số thông qua từ trường mà không cần trục xuyên qua vách ngăn. Nhờ vậy, bộ số được đặt trong khoang khô kín, với tùy chọn bảo vệ IP65 đối với hộp số polymer chống tia UV hoặc IP68 đối với hộp số kính/đồng ngâm được.

Mặt số khô của đồng hồ giúp các bánh số duy trì trạng thái trong và dễ đọc trong thời gian dài, hạn chế tình trạng đục mặt số, đóng cặn hoặc ngưng tụ do nước. Cơ cấu đo đa tia giúp phân bổ lực đều lên trục cánh, góp phần giảm mài mòn và duy trì độ chính xác ổn định trong quá trình sử dụng. Thân đồng thau có độ bền cơ học tốt, khả năng chống ăn mòn và phù hợp với yêu cầu sử dụng cho hệ thống đo nước sạch theo danh mục vật liệu được phép.

Bên cạnh khả năng đo đếm chính xác, đồng hồ đa tia MTKD còn có thể tích hợp đầu ra xung (pulse) hoặc mô-đun đọc chỉ số từ xa theo giải pháp AMR/AMI. Tính năng này cho phép kết nối đồng hồ với hệ thống quản lý nước thông minh, hỗ trợ thu thập dữ liệu tự động và theo dõi sản lượng theo từng khu vực. Đây là giải pháp hữu ích cho các hệ thống đo đếm phân vùng DMA, quản lý tiêu thụ và kiểm soát thất thoát nước.

Thông số kỹ thuật đồng hồ Zenner đa tia (MTKD)

Bảng dưới liệt kê lưu lượng thường xuyên Q3 và lưu lượng nhỏ nhất Q1 (ở cấp R160 lắp ngang) theo từng đường kính. R160 nghĩa là tỉ số Q3/Q1 = 160 dải đo rất rộng, đo chính xác cả ở lưu lượng rất nhỏ (rò rỉ, dùng ít).

Cấp chính xác tối đa R160 khi lắp ngang và R40 khi lắp đứng, áp lực làm việc MAP 16 (PN16), nhiệt độ nước ≤50°C (nước lạnh). Sai số cho phép theo ISO 4064: ±5% vùng lưu lượng thấp (Q1-Q2) và ±2% vùng lưu lượng cao (Q2-Q4). Dải R rộng giúp Zenner đo tốt cả lượng nước nhỏ, phát hiện rò rỉ và giảm nước thất thoát không đo được.

Nguyên lý đo và ý nghĩa cấp R160

Đồng hồ Zenner đa tia là dòng đồng hồ đo nước kiểu tốc độ, sử dụng chuyển động quay của cánh quạt để xác định thể tích nước đi qua đồng hồ. Điểm nổi bật của sản phẩm là cấp chính xác R160, cho phép mở rộng dải đo từ lưu lượng tối thiểu Q1 đến lưu lượng quá tải Q4, trong đó Q4 = 1,25 × Q3. Dải đo rộng giúp đồng hồ đa tia R160 đáp ứng tốt hơn các trạng thái sử dụng nước từ lưu lượng rất nhỏ đến lưu lượng cao.

Các mốc lưu lượng Q1, Q2, Q3 và Q4 lần lượt xác định giới hạn đo tối thiểu, điểm chuyển tiếp, lưu lượng thường xuyên và lưu lượng quá tải của đồng hồ. So với cấp R thấp hơn như R80, Zenner R160 có Q1 nhỏ hơn một nửa khi cùng Q3, nhờ đó có khả năng bắt đầu đo chính xác ở mức lưu lượng thấp hơn. Đây là lợi thế quan trọng trong quản lý cấp nước, đặc biệt khi cần ghi nhận các dòng chảy nhỏ như rò rỉ hoặc lượng nước sử dụng rất ít để hạn chế thất thoát biểu kiến.

Ứng dụng của đồng hồ Zenner đa tia

Đồng hồ Zenner đa tia được sử dụng để đo nước sạch trong nhiều mô hình tiêu thụ và quản lý mạng lưới cấp nước. Nhờ cấp chính xác cao, mặt số khô bền và khả năng tích hợp giải pháp đọc chỉ số từ xa, sản phẩm phù hợp cho hộ tiêu thụ, công trình dân dụng, thương mại và các hệ thống nước thông minh. Một số ứng dụng phổ biến gồm:

• Hộ gia đình: Các mẫu DN15-DN25 phù hợp đo lượng nước tiêu thụ tại nhà ở, căn hộ và các điểm đấu có lưu lượng nhỏ đến trung bình.
• Chung cư và tòa nhà: Có thể sử dụng cho từng căn hộ hoặc làm đồng hồ tổng, hỗ trợ quản lý sản lượng nước theo từng khu vực và đối tượng sử dụng.
• Cơ sở thương mại: Phù hợp các cửa hàng, văn phòng, nhà hàng và cơ sở dịch vụ có nhu cầu theo dõi lượng nước tiêu thụ riêng biệt.
• Điểm đấu tổng: Các cỡ DN32-DN50 thích hợp cho điểm đấu tổng của cụm dân cư, tòa nhà hoặc khu vực có nhu cầu sử dụng nước cao hơn.
• Đo đếm phân vùng DMA: Đồng hồ đa tia MTKD có thể được sử dụng trong hệ thống đo đếm phân vùng, hỗ trợ theo dõi sản lượng và phục vụ quản lý thất thoát nước.
• Quản lý giảm thất thoát: Cấp chính xác cao và dải đo rộng giúp ghi nhận lượng nước tiêu thụ hiệu quả hơn, phù hợp với các đơn vị cấp nước cần nâng cao độ chính xác đo đếm.
• Hệ thống nước thông minh: Khả năng tích hợp đầu ra xung hoặc mô-đun đọc từ xa giúp đồng hồ phù hợp với các dự án AMR/AMI và nhu cầu thu thập dữ liệu tự động.

Hướng dẫn lắp đặt

Trước khi lắp đặt đồng hồ Zenner đa tia, cần lựa chọn vị trí phù hợp, đảm bảo đúng chiều dòng chảy và tuân thủ các yêu cầu về đoạn ống thẳng để đồng hồ hoạt động ổn định, hạn chế sai số. Các bước lắp đặt đồng hồ cơ bản gồm:

• Bước 1: Vị trí và đoạn ống thẳng: Lắp nơi dễ đọc, dễ bảo trì, tránh ngập. Bố trí đoạn ống thẳng trước/sau đồng hồ để dòng ổn định, tránh xoáy gây sai số. Lắp van khóa hai đầu để dễ thay thế.
• Bước 2: Đúng chiều và ưu tiên lắp ngang: Lắp đúng chiều mũi tên trên thân. Để đạt cấp R160, ưu tiên lắp ngang, mặt số hướng lên, lắp đứng cấp chính xác giảm còn R40.
• Bước 3: Lắp lọc và làm kín: Lắp lọc rác phía trước chặn cặn sạn làm kẹt cánh. Quấn băng tan, siết ren vừa đủ kín, không siết quá lực.
• Bước 4: Xả khí và kiểm định: Mở van từ từ, xả khí để tránh bọt khí làm quay sai. Kiểm tra rò rỉ và độ quay; kiểm định trước khi dùng thương mại.

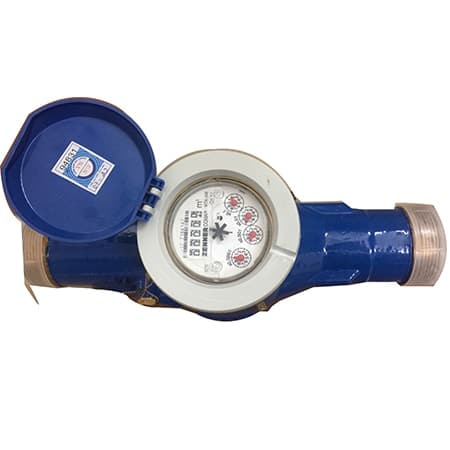

Đọc chỉ số, lỗi thường gặp và bảo trì

Đồng hồ Zenner đa tia hiển thị tổng lượng nước đã sử dụng theo đơn vị m³ trên mặt số, trong đó chữ màu đen thể hiện phần nguyên và chữ màu đỏ thể hiện phần lẻ. Trong quá trình vận hành, nếu đồng hồ không quay, chỉ số không chính xác hoặc xuất hiện rò rỉ tại vị trí ren, cần kiểm tra nguyên nhân và xử lý kịp thời. Các lỗi thường gặp và cách khắc phục gồm:

• Đồng hồ không quay: Kiểm tra lại chiều lắp đặt, tình trạng cặn bẩn gây kẹt bộ phận đo và lưu lượng thực tế có thấp hơn Q1 hay không.
• Đồng hồ đo sai: Xả khí trong đường ống, kiểm tra và đảm bảo đủ đoạn ống thẳng trước/sau đồng hồ để dòng chảy ổn định; trường hợp cần thiết nên kiểm định lại.
• Rò rỉ tại mối nối ren: Kiểm tra vị trí nối, quấn lại băng tan và siết ren đúng lực để đảm bảo kín nước mà không làm hư hỏng ren.
• Bảo trì định kỳ: Vệ sinh lọc rác, kiểm tra mặt số và tình trạng hoạt động của đồng hồ Zenner, đồng thời thực hiện kiểm định lại theo chu kỳ đo lường quy định.

So sánh Zenner đa tia với đơn tia và Woltmann

Để làm rõ sự khác biệt giữa đồng hồ Zenner đa tia, đồng hồ đơn tia và đồng hồ Woltmann, có thể so sánh theo phạm vi đường kính, kiểu kết nối và điều kiện lưu lượng như sau:

Nhìn chung, đồng hồ đa tia phù hợp hơn với các điểm đấu DN nhỏ–vừa cần dải đo rộng và kết nối ren. Trong khi đó, đồng hồ đơn tia phù hợp nhu cầu đo cơ bản ở đường kính nhỏ, còn đồng hồ Woltmann nên lựa chọn cho tuyến ống DN lớn, lưu lượng cao và hệ thống sử dụng kết nối mặt bích.

Vai trò trong quản lý thất thoát nước (NRW)

Đồng hồ Zenner đa tia có vai trò quan trọng trong quản lý thất thoát nước và nâng cao hiệu quả đo đếm trên mạng lưới cấp nước. Thất thoát nước (Non-Revenue Water – NRW) gồm thất thoát vật lý do rò rỉ đường ống và thất thoát biểu kiến do sai số đo đếm, gian lận hoặc lượng nước sử dụng chưa được ghi nhận đầy đủ. Với cấp chính xác cao như Zenner MTKD R160, khả năng đo lưu lượng thấp với Q1 nhỏ giúp ghi nhận tốt hơn các dòng chảy rất yếu, từ đó hạn chế lượng nước bị bỏ sót trong quá trình đo.

Bên cạnh khả năng đáp ứng lưu lượng thấp, đồng hồ đa tia R160 với mặt số khô và cơ cấu đo đa tia có độ ổn định tốt trong quá trình sử dụng, góp phần duy trì sai số trong giới hạn theo yêu cầu đo lường. Khi được triển khai trên số lượng lớn điểm đấu, lượng nước đo bổ sung tại các lưu lượng nhỏ có thể cộng dồn thành giá trị đáng kể, hỗ trợ các đơn vị cấp nước kiểm soát thất thoát biểu kiến NRW hiệu quả hơn. Vì vậy, việc lựa chọn đồng hồ cấp chính xác cao là một giải pháp đáng cân nhắc cho các chương trình giảm NRW, dù chi phí đầu tư ban đầu có thể cao hơn dòng đồng hồ phổ thông.

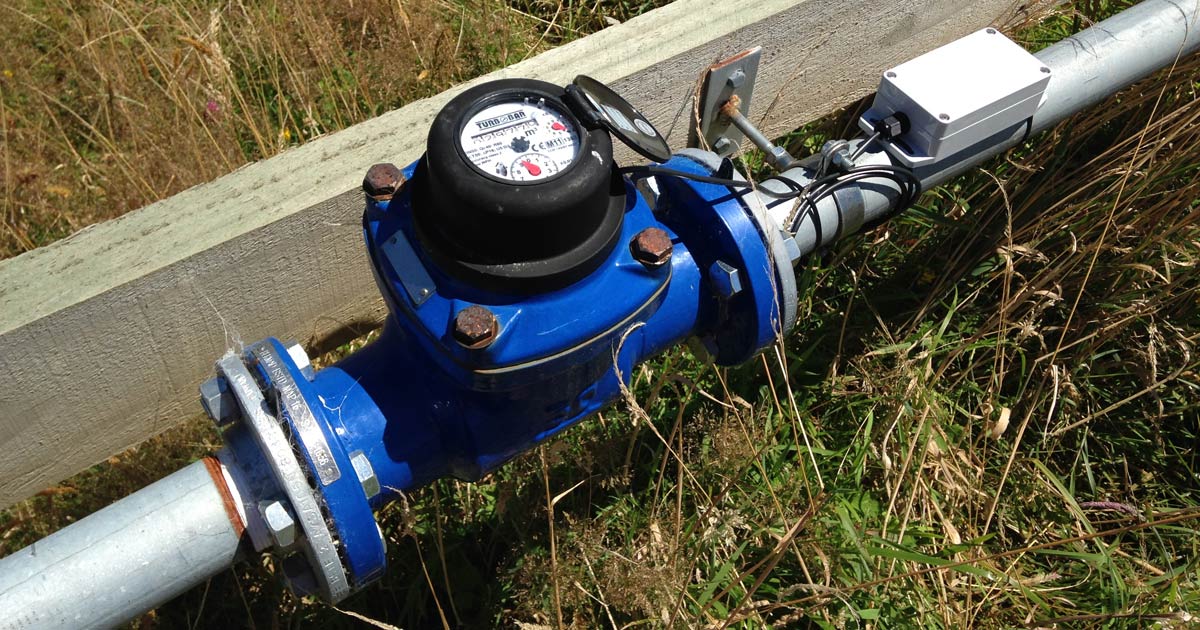

Tích hợp đọc chỉ số từ xa (AMR/AMI)

Đồng hồ Zenner đa tia có thể tích hợp đầu ra xung (pulse) hoặc lắp mô-đun đọc chỉ số từ xa tùy theo cấu hình, hỗ trợ các phương thức như vô tuyến, LoRaWAN và những chuẩn AMR/AMI tương thích. Giải pháp này cho phép thu thập dữ liệu tự động mà không cần nhân viên đến đọc chỉ số trực tiếp, phù hợp với khu vực khó tiếp cận, chung cư cao tầng và các hệ thống cần quản lý dữ liệu đo đếm tập trung. Khi kết nối với hệ thống quản lý, đồng hồ giúp nâng cao khả năng theo dõi lưu lượng và quản lý vận hành.

Đặc biệt, dữ liệu từ đồng hồ Zenner có thể phục vụ đo đếm theo phân vùng DMA, theo dõi lưu lượng theo thời gian và hỗ trợ cân bằng nước, phát hiện rò rỉ hoặc các dấu hiệu bất thường. Khi triển khai, cần lựa chọn mô-đun đọc từ xa tương thích với bộ số của đồng hồ cũng như phần mềm và hệ thống thu thập dữ liệu đang sử dụng. Việc theo dõi dữ liệu định kỳ hoặc theo thời gian thực giúp nhận diện sớm các tình trạng như rò rỉ, gian lận hoặc dòng chảy ngược, hiệu quả hơn so với phương pháp đọc thủ công hằng tháng.

Bảo quản và kiểm định định kỳ

Để đồng hồ Zenner duy trì độ chính xác và hoạt động ổn định, cần bảo quản đúng cách trước khi đưa vào lắp đặt. Đồng hồ nên được lưu trữ tại nơi khô ráo, sạch sẽ, tránh va đập mạnh có thể làm lệch trục cánh hoặc ảnh hưởng đến cơ cấu đo. Sau khi lắp đặt, cần kiểm tra tình trạng đồng hồ và đảm bảo các bộ phận niêm phong còn nguyên vẹn.

Đối với đồng hồ Zenner đa tia sử dụng cho mục đích thương mại, thiết bị cần được kiểm định ban đầu và kiểm định lại theo chu kỳ theo quy định của cơ quan đo lường có thẩm quyền. Kẹp chì hoặc dấu niêm phong phải được giữ nguyên để bảo đảm tính pháp lý và độ tin cậy của kết quả đo. Việc thay thế, kiểm định đúng hạn giúp duy trì độ chính xác của đồng hồ, bảo đảm công bằng trong mua bán nước và nâng cao độ tin cậy của dữ liệu vận hành.

Lưu ý chọn cỡ đồng hồ theo lưu lượng

Việc lựa chọn đúng cỡ đồng hồ Zenner đa tia theo lưu lượng thực tế ảnh hưởng trực tiếp đến độ chính xác, khả năng đo đếm và tuổi thọ thiết bị. Khi lựa chọn, cần cân đối giữa lưu lượng sử dụng thường xuyên và lưu lượng đỉnh để đồng hồ hoạt động trong vùng đo phù hợp. Một số tiêu chí quan trọng cần lưu ý:

• Lưu lượng sử dụng thường xuyên: Nên lựa chọn cỡ đồng hồ sao cho lưu lượng sử dụng phổ biến nằm quanh Q3, giúp thiết bị làm việc trong vùng đo ổn định và duy trì độ chính xác tốt.
• Lưu lượng đỉnh: Lưu lượng cực đại cần kiểm soát để không vượt Q4, với Q4 = 1,25 × Q3 trong thời gian dài, tránh làm đồng hồ phải hoạt động quá tải.
• Không chọn đồng hồ quá lớn: Cỡ đồng hồ lớn hơn nhiều so với nhu cầu khiến phần lớn thời gian lưu lượng nằm dưới vùng đo hiệu quả, có thể dẫn đến tình trạng đo thiếu.
• Không chọn đồng hồ quá nhỏ: Cỡ quá nhỏ khiến đồng hồ thường xuyên vận hành gần mức quá tải, làm tăng hao mòn cơ cấu đo và ảnh hưởng đến tuổi thọ thiết bị.
• Ưu điểm của cấp R160: Với hộ gia đình hoặc điểm đấu có lưu lượng thay đổi lớn, đồng hồ đa tia R160 có dải đo rộng, hỗ trợ bao quát cả giai đoạn sử dụng ít nước và thời điểm nhu cầu tăng cao.
• Tư vấn theo nhu cầu thực tế: Khi chưa xác định được cỡ đồng hồ phù hợp, nên dựa trên số hộ sử dụng, thiết bị dùng nước và biểu đồ tiêu thụ dự kiến để lựa chọn đường kính và cấp đồng hồ chính xác.
