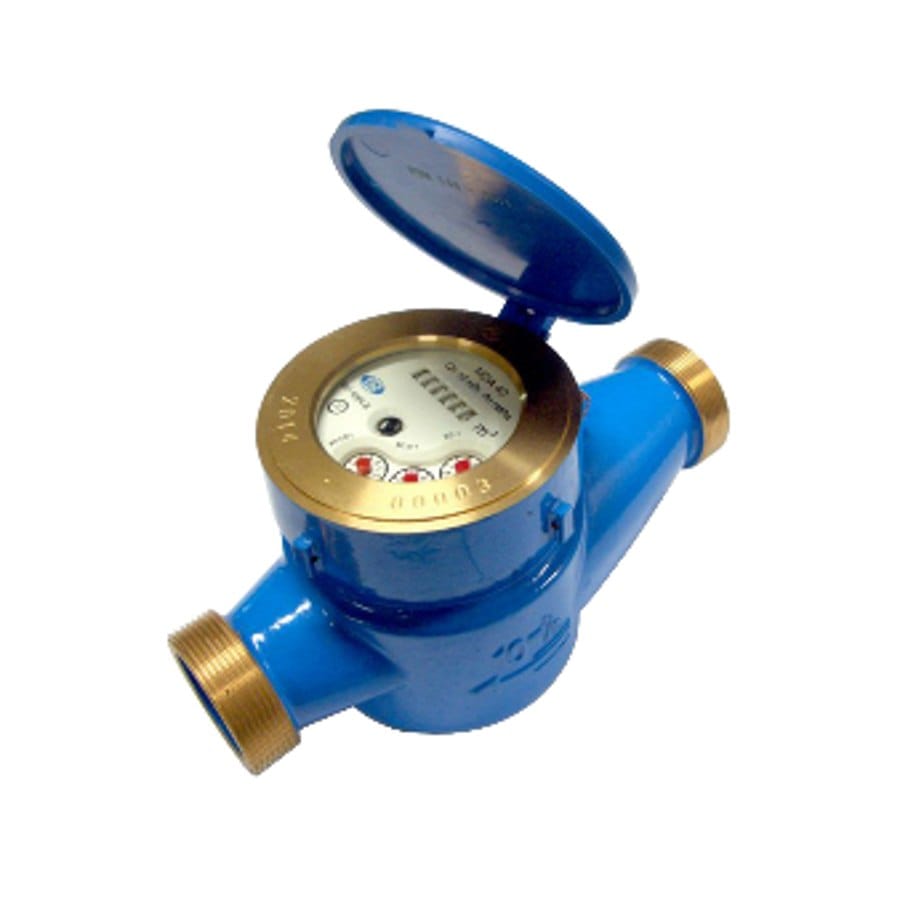

Đồng hồ AICHI MAM DN20-50 vỏ đồng

Đồng hồ AICHI MAM DN20-50 vỏ đồng là đồng hồ nước đa tia dùng để đo nước sạch cho hộ gia đình, chung cư, tòa nhà, cơ sở kinh doanh, nhà xưởng nhỏ và các điểm đấu có lưu lượng vừa. Sản phẩm có thân vỏ đồng bền chắc, cơ cấu đo đa tia ổn định, dải DN20-DN50 và cấp chính xác B, phù hợp nhiều nhu cầu đo nước sinh hoạt và thương mại. T-Blue cung cấp đồng hồ AICHI MAM DN20-50 kèm kiểm định, hỗ trợ tư vấn lựa chọn đường kính theo đường ống và lưu lượng thực tế.

Đồng hồ AICHI MAM DN20-50 vỏ đồng là gì?

Đồng hồ AICHI MAM DN20-50 vỏ đồng là đồng hồ đo nước dạng đa tia (multi-jet), thân bằng hợp kim đồng, do thương hiệu Thai Aichi sản xuất, dùng để đo lượng nước sạch tiêu thụ trong đường ống. Dòng MAM là loại đo cơ khí đa tia cấp chính xác B (theo phân cấp cũ, tương đương R80 theo phân cấp mới), với dải đường kính DN20, DN25, DN40 và DN50, nối ren. Nước chảy qua nhiều tia tác động lên cánh quạt (turbine) làm quay bộ đếm cơ khí, hiển thị tổng lượng nước đã qua bằng mét khối.

Thân đồng (vỏ đồng) mang lại độ bền cơ học cao, chống ăn mòn tốt và chịu được áp lực làm việc của mạng cấp nước, phù hợp lắp đặt lâu dài ngoài trời hoặc trong hố đồng hồ. So với đồng hồ vỏ nhựa, bản vỏ đồng bền hơn với va đập, nhiệt độ và tia UV, thường được chọn cho các điểm đấu quan trọng hoặc môi trường khắc nghiệt. Đồng hồ được chế tạo theo tiêu chuẩn đo lường quốc tế ISO 4064 / OIML R49 và tiêu chuẩn Việt Nam TCVN 8779 về đồng hồ nước. Trong nhóm đồng hồ đo nước tại T-Blue, bản AICHI MAM vỏ đồng đứng cạnh các dòng đa tia khác như đồng hồ Zenner đa tia và các dòng đơn tia như đồng hồ T-FLOW DN15 đơn tia. Loại đa tia thường cho dải đo rộng và độ bền cao ở các đường kính vừa.

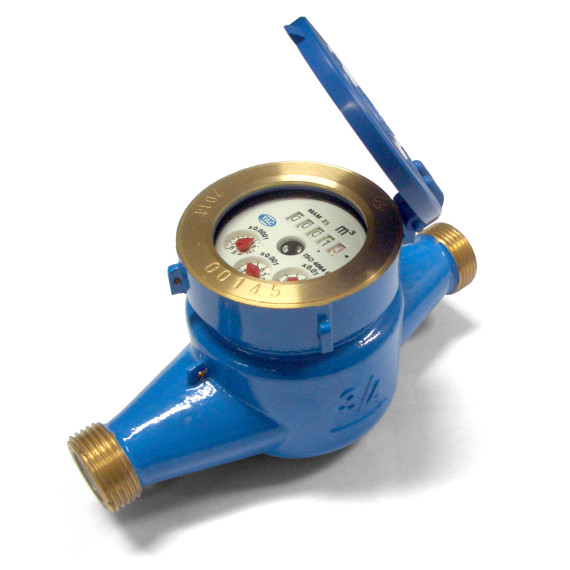

Cấu tạo đồng hồ AICHI MAM vỏ đồng

Đồng hồ AICHI MAM DN20-50 vỏ đồng gồm ba khối chính: thân đồng hồ, bộ phận đo và bộ số (register). Thân đồng hồ được làm bằng hợp kim đồng đúc, có ren hai đầu để kết nối với đường ống, đồng thời bên trong tạo buồng đo và các rãnh phun nước đa tia. Bộ phận đo sử dụng cánh quạt (turbine) đặt trong buồng đo, nhận dòng nước từ nhiều hướng để quay với tốc độ tỷ lệ với lưu lượng nước đi qua.

Bộ số của đồng hồ AICHI MAM DN20-50 gồm hệ thống bánh răng truyền chuyển động từ cánh quạt lên mặt số, giúp hiển thị tổng lượng nước đã đo. Mặt số được bảo vệ bằng nắp kính hoặc nhựa chống nước, bụi; tùy phiên bản, bộ số có thể là kiểu ướt (wet dial) hoặc kiểu khô (dry dial), trong đó bộ số khô được cách ly khỏi nước bằng vách ngăn từ tính nên mặt số dễ đọc và duy trì khả năng quan sát lâu dài.

Cơ cấu đa tia (multi-jet) tạo nhiều tia nước tác động đối xứng quanh cánh quạt, giúp phân bổ lực đều, hạn chế mài mòn lệch trục và tăng độ ổn định của phép đo so với cơ cấu đơn tia, đặc biệt ở lưu lượng trung bình. Vỏ đồng vừa có độ bền tốt, vừa phù hợp với môi trường nước sạch; vật liệu tiếp xúc với nước cần đáp ứng các yêu cầu vệ sinh áp dụng tại từng thị trường. Sau khi kiểm định, toàn bộ đồng hồ được kẹp chì niêm phong nhằm hạn chế can thiệp trái phép và bảo đảm tính nguyên trạng của thiết bị đo.

Thông số kỹ thuật đồng hồ AICHI MAM DN20-50

Bảng dưới tổng hợp lưu lượng đặc trưng của dòng MAM đa tia cấp B theo từng đường kính. Các giá trị lưu lượng danh định (Qn), lớn nhất (Qmax) và nhỏ nhất (Qmin) là cơ sở để chọn cỡ đồng hồ phù hợp lưu lượng thực tế của điểm đấu.

Ngoài các thông số trên, đồng hồ MAM có áp lực làm việc danh định tới PN16, nhiệt độ nước tối đa khoảng 40-50°C (nước lạnh/sinh hoạt), cấp chính xác B (tương đương R80 lắp ngang). Sai số cho phép theo ISO 4064: khoảng ±5% trong vùng lưu lượng thấp (từ Qmin đến lưu lượng chuyển tiếp) và ±2% trong vùng lưu lượng cao. Chọn cỡ đồng hồ sao cho lưu lượng sử dụng thường xuyên nằm quanh Qn, tránh chạy quá lâu ở Qmax (gây mài mòn) hoặc dưới Qmin (không đo được).

Nguyên lý đo đa tia và cấp chính xác

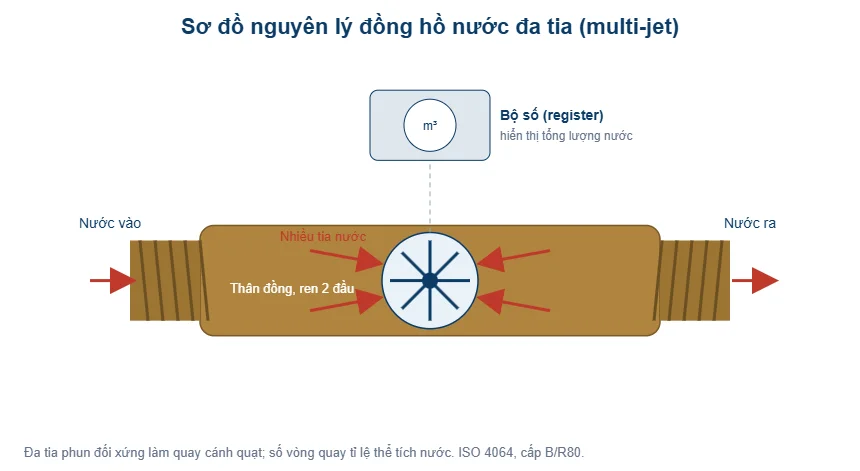

Đồng hồ AICHI MAM DN20-50 vỏ đồng sử dụng cơ cấu đo đa tia (multi-jet), trong đó dòng nước được chia thành nhiều tia phun vào cánh quạt từ nhiều hướng quanh chu vi buồng đo, tạo chuyển động quay cho cánh. Số vòng quay của cánh quạt tỷ lệ với thể tích nước đi qua đồng hồ và được truyền qua bộ bánh răng để chuyển đổi thành chỉ số hiển thị trên mặt số. Cách phân bổ dòng nước thành nhiều tia giúp cân bằng lực tác động lên trục cánh, giảm tải lệch và hạn chế mài mòn ổ trục, nhờ đó đồng hồ đa tia có khả năng vận hành bền và duy trì độ chính xác tốt hơn đơn tia ở cùng đường kính.

Về cấp chính xác của đồng hồ nước, tiêu chí hiện được biểu thị bằng tỷ số R = Q3/Q1 theo ISO 4064:2014. Trong đó, Q1 là lưu lượng nhỏ nhất và Q3 là lưu lượng thường xuyên; chỉ số R càng lớn thì dải đo càng rộng, giúp đồng hồ có khả năng đo chính xác hơn ở lưu lượng thấp. Theo cách phân cấp cũ, đồng hồ được ký hiệu class A/B/C, trong đó class B lắp ngang tương đương khoảng R80; các mốc Q1 (min), Q2 (chuyển tiếp), Q3 (thường xuyên) và Q4 (quá tải, bằng 1,25 × Q3) xác định các vùng làm việc và sai số cho phép của đồng hồ.

Ưu điểm của đồng hồ AICHI MAM DN20-50 vỏ đồng

Đồng hồ AICHI MAM DN20-50 vỏ đồng nổi bật với các ưu điểm sau:

• Độ bền cao: Thân đồng có khả năng chịu va đập, nhiệt và tia UV tốt hơn vỏ nhựa, phù hợp với những vị trí yêu cầu độ bền cơ học cao.
• Dải đo rộng, vận hành ổn định: Cơ cấu đa tia (multi-jet) giúp dòng nước tác động đều lên bộ phận đo, hỗ trợ duy trì khả năng đo ổn định trong quá trình sử dụng.
• Độ chính xác cấp B: Đáp ứng nhu cầu đo nước sinh hoạt và các điểm đo thương mại, phù hợp với nhiều hệ thống cấp nước.
• Tuổi thọ dài: Khi được lựa chọn đúng kích thước và lắp đặt đúng kỹ thuật, đồng hồ có thể duy trì khả năng vận hành ổn định trong thời gian dài.
• Phù hợp môi trường ẩm ướt: Vỏ đồng có độ bền tốt trong môi trường hố đồng hồ ẩm ướt và có khả năng tái chế.
• Ưu tiên cho điểm đấu tổng: So với đồng hồ vỏ nhựa cùng cấp, đồng hồ phù hợp hơn với điểm đấu tổng, đồng hồ khu vực hoặc vị trí có nguy cơ va đập, phá hoại.

Ứng dụng của đồng hồ AICHI MAM DN20-50 vỏ đồng

Đồng hồ AICHI MAM DN20-50 vỏ đồng được sử dụng để đo nước sạch tại hộ gia đình lớn, chung cư, tòa nhà, cơ sở kinh doanh, nhà xưởng nhỏ và các điểm đấu có lưu lượng vừa. Trong đó, các cỡ DN20-DN25 phù hợp với hộ tiêu thụ trung bình, còn DN40-DN50 thường dùng cho điểm đấu tổng của cụm dân cư hoặc công trình có nhu cầu sử dụng nước lớn hơn. Việc lựa chọn đúng đường kính đồng hồ theo lưu lượng thực tế giúp đáp ứng nhu cầu đo và duy trì độ chính xác trong quá trình vận hành.

Nhờ cấu tạo đồng hồ đa tia vỏ đồng, AICHI MAM DN20-50 cũng phù hợp với mạng cấp nước đô thị, nơi yêu cầu độ bền và độ ổn định đo trong thời gian dài. Sản phẩm có thể được sử dụng làm đồng hồ tổng phân vùng (DMA) để hỗ trợ theo dõi lưu lượng và quản lý thất thoát nước trong mạng lưới. Chọn đúng DN theo lưu lượng sử dụng thực tế không chỉ giúp phép đo ổn định mà còn góp phần kéo dài tuổi thọ đồng hồ AICHI MAM DN20-50.

Hướng dẫn lắp đặt đồng hồ MAM

Để đồng hồ AICHI MAM DN20-50 vỏ đồng đo lưu lượng chính xác và vận hành ổn định, cần lựa chọn vị trí lắp đặt phù hợp và thực hiện đúng trình tự kỹ thuật. Các yếu tố như chiều dòng chảy, đoạn ống thẳng, bộ lọc, độ kín mối nối và việc xả khí đều cần được kiểm tra trước khi đưa đồng hồ vào sử dụng. Quy trình lắp đặt gồm các bước sau:

• Bước 1: Chọn vị trí và chuẩn bị đoạn ống thẳng: Lắp đồng hồ ở nơi dễ đọc số, dễ bảo trì, tránh ngập úng. Bố trí đoạn ống thẳng đủ dài trước và sau đồng hồ (thường tối thiểu vài lần đường kính) để dòng chảy ổn định, không bị xoáy làm sai số. Nên lắp van khóa hai đầu để thuận tiện thay/bảo trì.
• Bước 2: Lắp đúng chiều dòng chảy: Đồng hồ có mũi tên chỉ chiều dòng chảy trên thân phải lắp đúng chiều, nếu ngược đồng hồ không đo đúng hoặc không quay. Với đồng hồ đa tia, ưu tiên lắp trên đoạn ống nằm ngang, mặt số hướng lên để đọc và để bộ đo hoạt động đúng cấp chính xác.
• Bước 3: Lắp lọc và siết kín: Nên lắp bộ lọc rác (Y-lọc) phía trước đồng hồ để chặn cặn, sạn làm kẹt cánh quạt. Siết ren hai đầu vừa đủ kín (quấn băng tan), không siết quá lực làm nứt ren đồng hoặc biến dạng thân.
• Bước 4: Xả khí và kiểm tra: Mở van từ từ cho nước vào, xả hết khí trong đường ống để tránh bọt khí làm quay sai. Kiểm tra rò rỉ tại hai đầu ren và quan sát đồng hồ quay đúng khi có nước chảy. Kiểm định lại theo quy định trước khi đưa vào sử dụng thương mại.

Đọc chỉ số và bảo trì

Đồng hồ AICHI MAM DN20-50 vỏ đồng hiển thị tổng lượng nước đã sử dụng theo đơn vị mét khối (m³), trong đó các chữ số màu đen thể hiện phần nguyên (m³), còn các chữ số hoặc kim màu đỏ thể hiện phần lẻ (lít). Người dùng nên ghi chỉ số đồng hồ định kỳ để theo dõi và tính toán lượng nước tiêu thụ chính xác. Việc đọc đúng các vị trí hiển thị giúp thuận tiện cho công tác quản lý sản lượng nước và đối soát chỉ số.

Trong quá trình sử dụng, cần định kỳ kiểm tra đồng hồ AICHI MAM DN20-50 để bảo đảm đồng hồ quay êm, mặt số rõ nét và không xuất hiện rò rỉ tại các mối nối. Bộ lọc phía trước cũng nên được vệ sinh định kỳ nhằm hạn chế cặn bẩn tích tụ gây kẹt hoặc ảnh hưởng đến khả năng đo. Sau thời gian sử dụng theo quy định, đồng hồ cần được kiểm định lại để duy trì độ chính xác và bảo đảm hoạt động ổn định.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng đồng hồ AICHI MAM DN20-50 vỏ đồng, một số vấn đề có thể xảy ra do lắp đặt sai chiều, cặn bẩn trong buồng đo, bọt khí hoặc mối nối chưa được làm kín. Việc kiểm tra đúng nguyên nhân giúp xử lý nhanh, hạn chế sai số đo và duy trì khả năng vận hành ổn định của đồng hồ. Một số lỗi thường gặp và cách khắc phục gồm:

• Đồng hồ không quay dù có nước: Thường do lắp ngược chiều, kẹt cánh quạt vì cặn/sạn, hoặc lưu lượng dưới Qmin. Kiểm tra chiều mũi tên, vệ sinh bộ lọc và buồng đo, đảm bảo lưu lượng nằm trong dải đo.
• Đồng hồ quay nhưng đo sai: Có thể do bọt khí trong ống, đoạn ống thẳng trước đồng hồ quá ngắn gây xoáy, hoặc đồng hồ đã mòn. Xả khí, bố trí đủ đoạn ống thẳng, và kiểm định lại nếu nghi ngờ sai số.
• Rò rỉ tại đầu ren: Do quấn băng tan chưa đủ hoặc siết chưa kín. Quấn lại băng tan đúng chiều và siết vừa đủ; không siết quá lực làm hỏng ren.

So sánh đa tia, đơn tia và Woltmann

Đồng hồ nước có nhiều kiểu cấu tạo như đa tia, đơn tia và Woltmann, mỗi loại phù hợp với một phạm vi đường kính và nhu cầu đo lưu lượng khác nhau. Đồng hồ đa tia (multi-jet) như MAM thường dùng cho đường kính nhỏ-vừa, trong khi đơn tia phù hợp các điểm đo hộ gia đình và Woltmann đáp ứng tuyến ống lớn, lưu lượng cao. Bảng dưới đây giúp so sánh nhanh để lựa chọn loại đồng hồ phù hợp:

Lưu ý khi chọn mua và kiểm định

Khi chọn mua đồng hồ AICHI MAM DN20-50 vỏ đồng, cần xác định đúng đường kính DN theo đường ống và lưu lượng sử dụng thực tế để đồng hồ làm việc quanh vùng Qn. Chọn đồng hồ quá lớn có thể khiến khả năng đo ở lưu lượng nhỏ không tối ưu, trong khi chọn quá nhỏ dễ làm đồng hồ nhanh mòn khi thường xuyên vận hành gần Qmax. Với các điểm đo thương mại, mua bán nước, nên yêu cầu đồng hồ AICHI MAM DN20-50 có tem kiểm định và kẹp chì niêm phong còn nguyên, đồng thời thực hiện kiểm định ban đầu và kiểm định định kỳ theo quy định đo lường.

Trước khi lắp đặt, cần kiểm tra mặt số rõ nét, kính bảo vệ không nứt và ren hai đầu sắc gọn, không có bavia. Đồng hồ AICHI MAM DN20-50 vỏ đồng nên được bảo quản tại nơi khô ráo, tránh va đập mạnh có thể làm lệch trục cánh quạt hoặc ảnh hưởng đến cơ cấu đo. Chọn đúng DN, kiểm tra đầy đủ tình trạng đồng hồ và bảo quản đúng cách giúp duy trì độ chính xác, đồng thời đảm bảo đồng hồ vận hành ổn định trong suốt chu kỳ kiểm định.

Sản phẩm liên quan

• Đồng hồ Zenner đa tia
• Đồng hồ T-FLOW DN15 đơn tia vỏ nhựa
• Đồng hồ Zenner WPD (Woltmann)
• Xem tất cả đồng hồ đo nước T-Blue

Liên hệ & báo giá đồng hồ AICHI MAM tại T-Blue

T-Blue cung cấp đồng hồ AICHI MAM DN20-50 vỏ đồng dạng đa tia, dải DN20-DN50, cấp chính xác B, đáp ứng ISO 4064/TCVN 8779 và có kiểm định kèm theo. Sản phẩm phù hợp cho các điểm đo cần theo dõi lưu lượng nước ổn định, với lựa chọn đường kính theo kích thước đường ống và nhu cầu sử dụng thực tế. Quý khách liên hệ T-Blue để được tư vấn chọn đúng cỡ đồng hồ AICHI MAM DN20-50 vỏ đồng và nhận báo giá theo DN, số lượng cũng như lưu lượng tại điểm đấu.

Bên cạnh dòng MAM, T-Blue còn cung cấp đa dạng đồng hồ đo nước đa tia, đơn tia, Woltmann và điện từ, đáp ứng nhu cầu đo lưu lượng cho nhiều quy mô công trình. Đội ngũ kỹ thuật T-Blue hỗ trợ tư vấn lựa chọn loại đồng hồ, đường kính và cấu hình phù hợp với hệ thống. Liên hệ T-Blue để nhận báo giá đồng hồ AICHI MAM DN20-50 vỏ đồng và giải pháp đo nước phù hợp cho công trình.

Nguồn tham khảo:
ISO 4064 / OIML R49 – Water meters for cold potable water and hot water (metrological classes, installation). iso.org

Câu hỏi thường gặp (FAQ)

“Đa tia” nghĩa là gì?

Là nước phun vào cánh quạt từ nhiều tia quanh chu vi, giúp giảm mài mòn lệch trục và tăng độ ổn định đo.

Vỏ đồng khác vỏ nhựa thế nào?

Vỏ đồng bền hơn với va đập, nhiệt, tia UV và phá hoại; vỏ nhựa nhẹ và rẻ hơn.

Cấp B tương đương R bao nhiêu?

Class B lắp ngang tương đương khoảng R80 theo phân cấp ISO 4064 mới.

Cần lắp lọc trước đồng hồ không?

Nên lắp, để chặn cặn sạn làm kẹt cánh quạt và giữ độ chính xác.
