Đồng hồ điện từ Hansung HS8000

Đồng hồ đo lưu lượng điện từ Hansung HS8000 là dòng cao cấp nhất trong họ đồng hồ điện từ Hansung, được thiết kế cho các ứng dụng đòi hỏi độ chính xác đo lường ở mức cao nhất: đo giao nhận (custody transfer), tính phí mua bán nước sạch giữa các đơn vị, đo định lượng theo mẻ trong công nghiệp chế biến, và các bài toán cân bằng khối lượng nơi mọi phần trăm sai số đều quy đổi thành chi phí. Nếu HS6000 hướng tới các tuyến truyền tải lớn và HS7000 tối ưu cho nước thải, thì HS8000 tập trung vào độ chính xác và độ tin cậy của con số đo được – nơi thiết bị trở thành một công cụ đo lường pháp định chứ không chỉ là cảm biến vận hành.

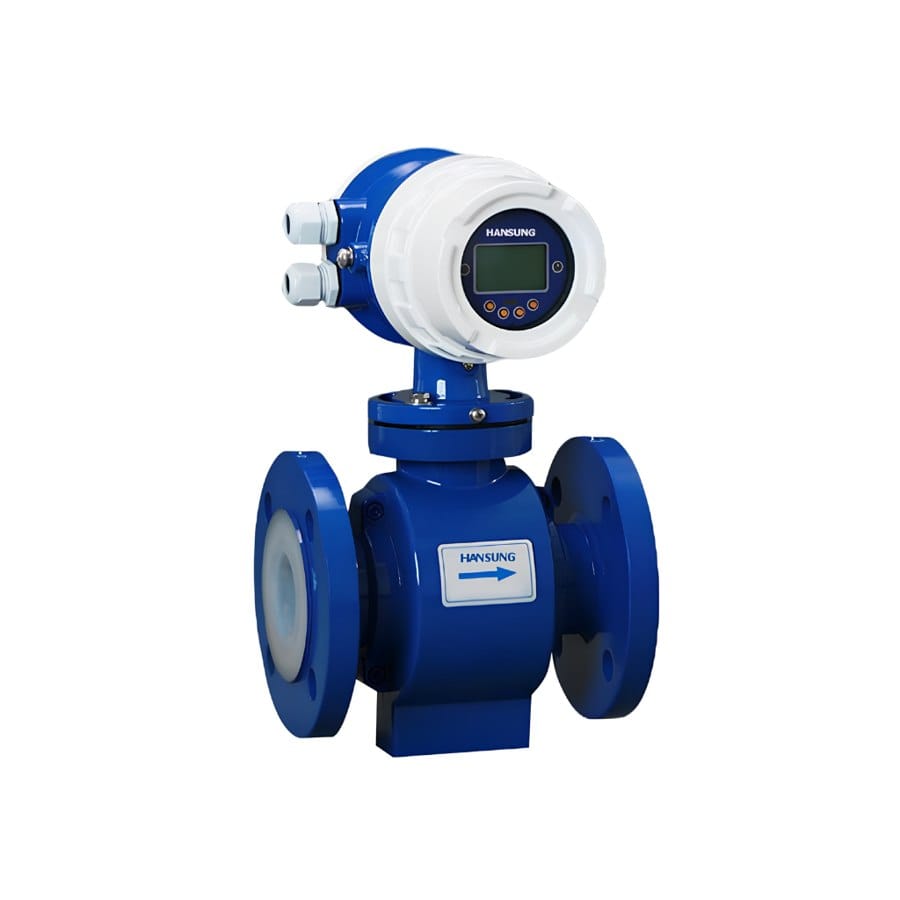

Đồng hồ điện tử Hansung HS8000 do T-Blue cung cấp

Hoạt động trên định luật cảm ứng điện từ Faraday, HS8000 không có bất kỳ bộ phận cơ khí chuyển động nào trong lòng ống, nên loại bỏ hoàn toàn hao mòn cơ học vốn là nguyên nhân khiến đồng hồ cơ trôi số theo thời gian. Kết hợp với lớp lót PTFE/PFA trơ hóa học, mạch chuyển đổi tín hiệu số độ phân giải cao và quy trình hiệu chuẩn trên bàn chuẩn lưu lượng, dòng HS8000 đạt được cấp chính xác tới ±0,2% giá trị đọc – mức đáp ứng yêu cầu của các giao dịch mua bán nước và cân bằng vật chất trong nhà máy.

Bài viết dưới đây trình bày chi tiết nguyên lý, thông số kỹ thuật, các yếu tố quyết định độ chính xác, ứng dụng đo giao nhận và định lượng công nghiệp, cùng hướng dẫn lắp đặt – hiệu chuẩn để khai thác tối đa năng lực của thiết bị.

Nguyên lý đo cảm ứng điện từ và nền tảng độ chính xác

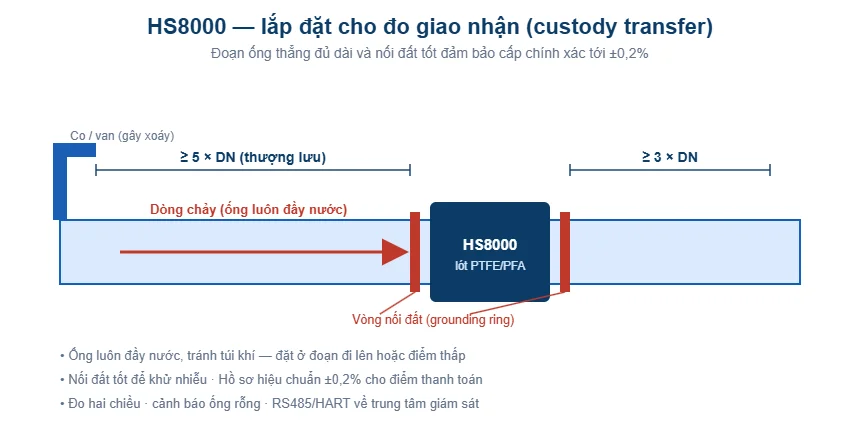

Sơ đồ lắp đặt HS8000: đoạn ống thẳng 5D/3D, vòng nối đất và ống luôn đầy nước để đạt cấp chính xác cao.

Đồng hồ điện từ đo lưu lượng dựa trên định luật cảm ứng điện từ Faraday: khi một chất lỏng dẫn điện chảy qua từ trường vuông góc với dòng chảy, trong chất lỏng sinh ra một suất điện động tỉ lệ thuận với vận tốc trung bình của dòng. Hai điện cực đặt vuông góc với cả từ trường và hướng dòng chảy thu nhận điện áp cảm ứng này; bộ chuyển đổi tính ra vận tốc rồi nhân với tiết diện ống để cho lưu lượng thể tích.

Vì tín hiệu đo tỉ lệ tuyến tính với vận tốc và không phụ thuộc vào mật độ, độ nhớt hay nhiệt độ của chất lỏng (miễn là chất lỏng dẫn điện), phương pháp điện từ vốn dĩ có độ tuyến tính rất tốt trên dải rộng. Đây là lý do dòng HS8000 có thể duy trì sai số nhỏ ngay cả khi lưu lượng thay đổi mạnh, đạt dải tỷ lệ (turndown) tới 1:100 hoặc hơn — điều mà đồng hồ cơ khó đạt được vì ở lưu lượng thấp cánh quay dễ ngừng đo.

Tuy nhiên, để chuyển từ “nguyên lý chính xác” thành “phép đo chính xác” đòi hỏi mạch kích từ ổn định, khử nhiễu tốt và hiệu chuẩn nghiêm ngặt. HS8000 sử dụng kích từ dòng ổn định và lấy mẫu số hóa để loại bỏ trôi điểm không, đồng thời mỗi thiết bị đều được hiệu chuẩn trên hệ thống chuẩn lưu lượng trước khi xuất xưởng, kèm chứng chỉ hiệu chuẩn ghi rõ sai số tại từng điểm lưu lượng.

Thông số kỹ thuật đồng hồ điện từ Hansung HS8000

Bảng dưới đây tổng hợp các thông số kỹ thuật chính của dòng HS8000. Các giá trị này là khung tham chiếu chung cho dòng sản phẩm; cấu hình cụ thể (đường kính, vật liệu điện cực và lớp lót, cấp áp lực, dạng đầu ra) được chọn theo điều kiện thực tế của từng ứng dụng. Với các bài toán đo giao nhận, nên ưu tiên bản hiệu chuẩn cấp cao và lớp lót PTFE/PFA cho chất lỏng sạch.

So với các bản tiêu chuẩn ±0,5%, bản HS8000 cấp cao ±0,2% và độ lặp lại ≤0,1% mang lại lợi thế rõ rệt khi con số đo được dùng để thanh toán: trên một sản lượng lớn hàng năm, chênh lệch 0,3% độ chính xác có thể tương ứng với khối lượng nước đáng kể, đủ để quyết định lựa chọn thiết bị.

Các yếu tố quyết định độ chính xác của đồng hồ trong thực tế

Cấp chính xác ghi trên catalogue chỉ đạt được khi các điều kiện lắp đặt và vận hành được tuân thủ. Yếu tố đầu tiên là ống phải luôn đầy chất lỏng: nếu ống chảy một phần hoặc có bọt khí đi qua vùng đo, tiết diện dòng thực tế nhỏ hơn tiết diện hình học và phép đo sẽ sai. Vì vậy đồng hồ nên đặt ở đoạn ống đi lên hoặc điểm thấp của hệ thống để đảm bảo luôn ngập nước.

Yếu tố thứ hai là biên dạng dòng chảy ổn định. Các phụ kiện gây xoáy (co, van, bơm) ngay trước đồng hồ làm méo biên dạng vận tốc, gây sai số. Khuyến nghị bố trí đoạn ống thẳng tối thiểu 5xDN phía trước và 3xDN phía sau; với yêu cầu độ chính xác cao nhất nên tăng lên 10xDN phía trước hoặc dùng bộ nắn dòng.

Yếu tố thứ ba là độ dẫn điện của chất lỏng phải đạt ngưỡng tối thiểu (thường ≥5 µS/cm; một số bản đặc biệt xuống ≥1 µS/cm). Nước sạch, nước thải, hầu hết dung dịch dẫn điện đều thỏa mãn, nhưng nước cất siêu tinh khiết hay chất lỏng gốc dầu không dẫn điện thì không đo được bằng nguyên lý điện từ. Cuối cùng, việc nối đất tốt (grounding ring hoặc điện cực nối đất) là bắt buộc để loại nhiễu, giữ tín hiệu đo sạch và ổn định.

Ứng dụng đo giao nhận và tính phí mua bán nước

Trong ngành cấp nước, các điểm đấu nối giữa nhà máy nước và công ty phân phối, giữa công ty phân phối vùng và các đơn vị bán lẻ, hay các điểm giao nước sỉ cho khu công nghiệp đều là những “đồng hồ tổng” mà số đo trực tiếp quy ra tiền. Sai số ở các điểm này được nhân với sản lượng khổng lồ, nên yêu cầu độ chính xác và tính ổn định lâu dài rất cao. HS8000 với cấp chính xác ±0,2% và không hao mòn cơ khí là lựa chọn phù hợp cho vai trò đồng hồ giao nhận này.

Bên cạnh độ chính xác, đồng hồ giao nhận cần khả năng chống can thiệp và lưu vết. HS8000 hỗ trợ ghi log, cảnh báo ống rỗng, cảnh báo ngược dòng và truyền dữ liệu qua RS485/HART về trung tâm, giúp hai bên mua — bán cùng giám sát minh bạch số liệu theo thời gian thực, giảm tranh chấp. Chứng chỉ hiệu chuẩn kèm theo cũng là cơ sở để kiểm định đo lường định kỳ theo quy định.

Đối với các dự án cấp nước có yêu cầu giảm thất thoát (NRW), việc lắp đồng hồ điện từ chính xác tại các điểm phân vùng (DMA) giúp xác định chính xác lượng nước đầu vào từng khu vực, từ đó tính được tỷ lệ thất thoát thực và khoanh vùng rò rỉ — một ứng dụng mà độ chính xác của HS8000 phát huy giá trị trực tiếp.

Ứng dụng định lượng và cân bằng khối lượng trong công nghiệp

Trong công nghiệp chế biến – thực phẩm, đồ uống, hóa chất, dược – nhiều công đoạn yêu cầu định lượng chính xác thể tích chất lỏng đưa vào mẻ sản xuất hoặc phối trộn theo tỷ lệ. Nhờ đáp ứng nhanh, độ lặp lại cao và đầu ra xung phân giải mịn, HS8000 phù hợp cho các hệ định lượng theo mẻ (batching) và điều khiển liều lượng, nơi mỗi mẻ cần lặp lại chính xác cùng một thể tích để đảm bảo chất lượng sản phẩm đồng đều.

Trong bài toán cân bằng khối lượng của nhà máy, việc đo chính xác dòng vào và dòng ra ở nhiều nhánh cho phép phát hiện rò rỉ, thất thoát hoặc sai lệch quy trình. Vì các dòng đo được cộng trừ với nhau, sai số của từng đồng hồ tích lũy vào kết quả cân bằng; do đó dùng thiết bị cấp chính xác cao như HS8000 giúp bức tranh cân bằng đáng tin cậy hơn, hỗ trợ tối ưu hóa tiêu hao và tiết kiệm chi phí.

Khả năng chọn vật liệu điện cực (SUS316L, Hastelloy C, Titan) và lớp lót phù hợp cũng cho phép HS8000 làm việc với nhiều loại hóa chất công nghiệp có tính ăn mòn, mở rộng phạm vi ứng dụng ra ngoài lĩnh vực nước sạch thông thường.

So sánh HS8000 với HS6000 và HS7000

Ba dòng đồng hồ điện từ Hansung chia sẻ chung nền tảng nguyên lý Faraday nhưng được định vị cho các nhóm ứng dụng khác nhau. HS6000 tối ưu cho các tuyến truyền tải và phân phối nước sạch đường kính lớn, chú trọng độ bền và chi phí hợp lý trên dải DN lớn. HS7000 được cấu hình cho nước thải và bùn loãng với lớp lót chịu mài mòn, điện cực chống bám cặn và tùy chọn làm sạch điện cực.

HS8000 đặt trọng tâm vào độ chính xác đo lường: lớp lót PTFE/PFA cho chất lỏng sạch, mạch số hóa độ phân giải cao, bản hiệu chuẩn cấp ±0,2% và hồ sơ hiệu chuẩn chi tiết, phục vụ đo giao nhận và định lượng công nghiệp. Việc chọn đúng dòng theo mục đích sử dụng giúp tối ưu chi phí đầu tư mà vẫn đáp ứng yêu cầu kỹ thuật — không nên dùng bản cao cấp cho ứng dụng vận hành đơn thuần, cũng như không nên tiết kiệm ở điểm đo mà con số quyết định dòng tiền.

Đội ngũ kỹ thuật T-Blue sẽ tư vấn lựa chọn dòng phù hợp dựa trên vai trò của điểm đo (vận hành hay thanh toán), đặc tính chất lỏng và ngân sách, thay vì mặc định chọn bản đắt nhất hay rẻ nhất.

Quy trình lắp đặt, nối đất và hiệu chuẩn cho đồng hồ

Quy trình lắp đặt HS8000 tuân thủ nguyên tắc chung của đồng hồ điện từ: đảm bảo đoạn ống thẳng đủ dài, ống luôn đầy nước, và đặc biệt chú trọng nối đất. Với chất lỏng chảy trong ống kim loại có lớp lót cách điện hoặc ống nhựa, phải dùng vòng nối đất (grounding ring) để tạo tham chiếu điện thế cho điện cực; nối đất kém là nguyên nhân phổ biến nhất gây trôi số và nhiễu tín hiệu.

Bộ chuyển đổi có thể lắp liền cảm biến (compact) hoặc tách rời (remote) đặt trong tủ khô ráo, thuận tiện đọc số và cấu hình. Khi cấu hình, cần nhập đúng đường kính ống, hằng số hiệu chuẩn của cảm biến (ghi trên nhãn thiết bị) và thang đo lưu lượng phù hợp để đầu ra 4–20mA/xung phản ánh đúng dải làm việc thực tế.

Để duy trì tư cách “thiết bị đo lường” cho các điểm thanh toán, HS8000 cần được kiểm định/hiệu chuẩn định kỳ theo quy định đo lường. Vì không có bộ phận mài mòn, thiết bị thường giữ được độ chính xác lâu dài, nhưng việc hiệu chuẩn định kỳ vẫn cần thiết để có bằng chứng pháp lý về sai số. T-Blue cung cấp chứng chỉ hiệu chuẩn xuất xưởng và hỗ trợ khách hàng trong công tác kiểm định định kỳ.
