Đồng hồ T-FLOW DN50-300 TFWPD Class 2 R200

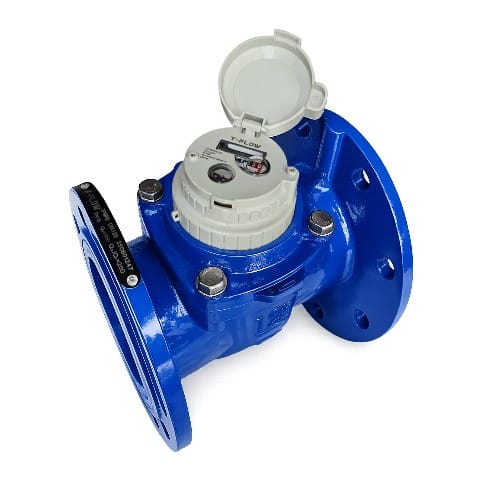

Đồng hồ T-FLOW DN50-300 TFWPD Class 2 R200 là đồng hồ nước kiểu Woltmann cánh quạt trục ngang, được thiết kế để đo lưu lượng nước sạch trên các tuyến ống cỡ vừa và lớn. Sản phẩm phù hợp cho mạng cấp nước đô thị, khu công nghiệp, tòa nhà và trạm cấp nước, với thiết kế bền chắc, cấp bảo vệ IP68 và khả năng hỗ trợ đọc số từ xa. T-FLOW TFWPD Class 2 R200 đáp ứng nhu cầu đo đếm lưu lượng ổn định, chính xác và thuận tiện quản lý.

Đồng hồ T-FLOW DN50-300 TFWPD là gì?

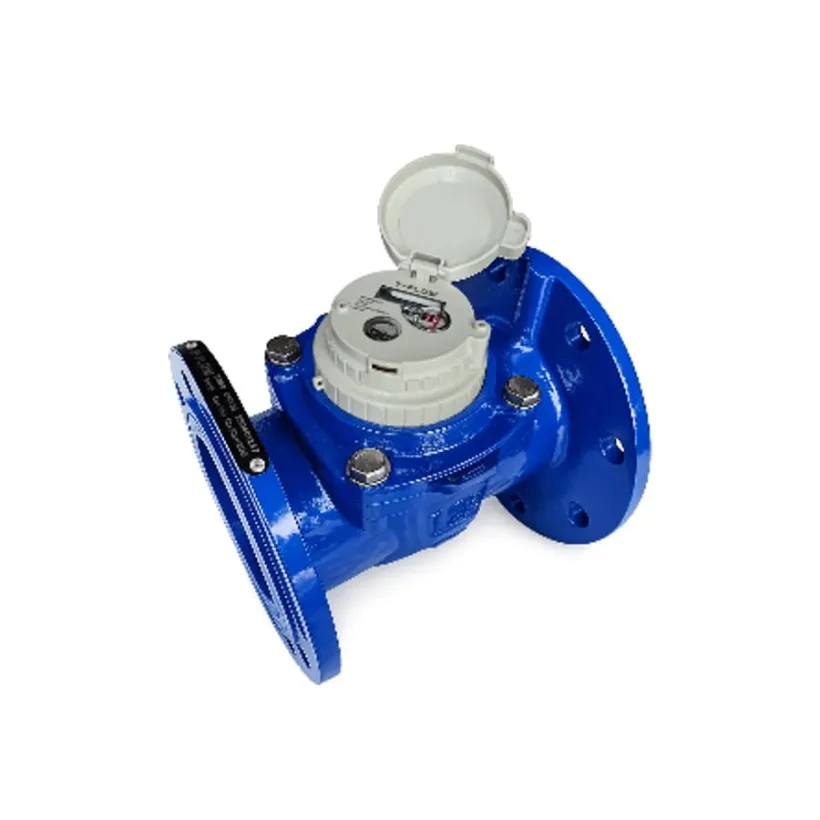

Đồng hồ nước T-FLOW DN50-300 TFWPD là đồng hồ đo nước kiểu Woltmann với cánh quạt trục ngang, được thiết kế để đo lưu lượng nước sạch trên các tuyến ống cỡ vừa và lớn. Đồng hồ có khả năng đo chính xác, đọc chỉ số trực tiếp và vận hành ổn định, phù hợp cho mạng lưới cấp nước, khu công nghiệp và hệ thống phân phối nước.

T-FLOW TFWPD DN50-300 có thiết kế chống ăn mòn, dễ bảo trì và đạt cấp bảo vệ IP68, phù hợp với nhiều điều kiện lắp đặt. Sản phẩm đồng thời hỗ trợ nhiều chuẩn tín hiệu đọc từ xa, giúp thuận tiện kết nối hệ thống giám sát, quản lý và thu thập dữ liệu đo nước.

Cấu tạo và vật liệu

Thông số kỹ thuật

Thông số kỹ thuật chính của đồng hồ T-FLOW TFWPD DN50-DN300 (theo tài liệu nhà sản xuất):

Nguyên lý và ưu điểm đồng hồ T-FLOW DN50-300 TFWPD

Đồng hồ nước T-FLOW DN50-300 TFWPD hoạt động theo nguyên lý Woltmann, khi dòng nước đi qua sẽ làm quay cánh quạt và truyền số vòng quay đến bộ đếm để xác định thể tích nước đã chảy qua đồng hồ. Cơ chế truyền động từ tính giúp tín hiệu đo ổn định, hạn chế ảnh hưởng của từ trường bên ngoài và giảm tổn thất áp suất trong quá trình vận hành. Nhờ đó, đồng hồ T-FLOW TFWPD có khả năng đo lưu lượng nước hiệu quả trên các tuyến ống cỡ vừa và lớn.

Ưu điểm nổi bật của đồng hồ nước T-FLOW DN50-300 TFWPD là khả năng đo chính xác ở lưu lượng lớn, kết cấu bền và vận hành ổn định. Cơ cấu đo có thể tháo rời giúp kiểm tra, bảo trì thuận tiện mà không cần tháo thân đồng hồ khỏi đường ống. Sản phẩm cũng hỗ trợ đọc số từ xa, phù hợp với hệ thống cấp nước và các ứng dụng cần quản lý, giám sát lưu lượng hiệu quả.

Ứng dụng đồng hồ nước T-FLOW DN50-300 TFWPD

Đồng hồ nước T-FLOW DN50-300 TFWPD được ứng dụng trong nhiều hệ thống cấp nước và quản lý lưu lượng, đặc biệt tại các tuyến ống có lưu lượng lớn:

• Đo tổng lượng nước trên tuyến cấp nước đô thị, hỗ trợ theo dõi và quản lý lưu lượng trong mạng lưới phân phối nước sạch.
• Sử dụng tại khu công nghiệp, tòa nhà và trạm cấp nước, đáp ứng nhu cầu đo đếm nước ổn định và chính xác.
• Với dải kích thước DN50-DN300, đồng hồ TFWPD phù hợp cho các tuyến ống truyền tải và phân phối có lưu lượng từ vừa đến lớn.
• Tín hiệu ngõ ra RS485, M-Bus, Pulse hoặc NB-IoT hỗ trợ kết nối với hệ thống đọc chỉ số từ xa và thu thập dữ liệu.
• Phù hợp cho các mô hình quản lý nước thông minh, giúp giám sát lưu lượng, tổng lượng nước tiêu thụ và hỗ trợ quản lý mạng lưới hiệu quả.

Hướng dẫn lắp đặt đồng hồ T-FLOW DN50–300 chi tiết

Đồng hồ đo chính xác khi lắp đúng chiều, đủ đoạn ống thẳng và luôn đầy nước. Quy trình dưới đây theo yêu cầu lắp đặt đồng hồ đo lưu lượng.

• Bước 1 – Xả rửa đường ống trước khi lắp: Trước khi lắp đồng hồ, xả rửa đường ống để loại bỏ cặn, cát và mảnh vụn có thể làm kẹt hoặc mòn cánh quạt. Nên lắp một bộ lọc (strainer) phía trước đồng hồ để bảo vệ cơ cấu đo. Đường ống sạch giúp đồng hồ đo chính xác và bền lâu.
• Bước 2 – Lắp đúng chiều dòng chảy: Trên thân đồng hồ có mũi tên chỉ chiều dòng chảy; bắt buộc lắp sao cho mũi tên trùng hướng dòng trong ống. Lắp ngược chiều khiến đồng hồ đo sai hoặc không đo được. Đây là bước kiểm tra quan trọng trước khi cố định đồng hồ.
• Bước 3 – Bố trí đủ đoạn ống thẳng: Cần chừa đoạn ống thẳng đủ dài trước và sau đồng hồ để dòng chảy ổn định qua bộ đo, thông thường khoảng 10 lần đường kính phía trước và 5 lần đường kính phía sau. Tránh đặt đồng hồ ngay sát khuỷu, van hay bơm vì dòng nhiễu loạn gây sai số. Đoạn ống thẳng giúp phép đo đạt độ chính xác công bố.
• Bước 4 – Đấu nối và đảm bảo đồng hồ luôn đầy nước: Bắt mặt bích đồng hồ vào bích đối tiếp với gioăng, siết bu lông đối xứng theo đường chéo. Bố trí tuyến sao cho đồng hồ luôn đầy nước khi vận hành, tránh có túi khí đi qua gây quay ảo. Có thể lắp van xả khí phía trước để loại bọt khí.
• Bước 5 – Thử kín và nghiệm thu: Cấp nước từ từ, kiểm tra không rò tại mối bích và đồng hồ bắt đầu quay khi có dòng. Đọc thử và đối chiếu để chắc chắn đồng hồ hoạt động đúng. Ghi nhận chỉ số ban đầu trước khi bàn giao vận hành.

Lỗi thường gặp và cách khắc phục

• Đồng hồ quay ảo hoặc sai số: Quay ảo thường do bọt khí đi qua đồng hồ hoặc đường ống không đầy nước. Hệ quả là chỉ số cao hơn thực tế. Khắc phục bằng cách lắp van xả khí phía trước, đảm bảo đồng hồ luôn đầy nước và đủ đoạn ống thẳng.
• Kẹt hoặc mòn cánh quạt: Cặn, cát trong nước làm kẹt hoặc mòn cánh quạt, khiến đồng hồ đo thiếu hoặc dừng. Khắc phục bằng cách lắp bộ lọc phía trước, xả rửa đường ống và vệ sinh/thay cơ cấu đo. Cơ cấu đo tháo rời giúp bảo trì mà không tháo thân.
• Rò tại mối bích: Rò tại mối bích do gioăng lệch, sai cỡ hoặc siết không đều. Khắc phục bằng cách xả áp, thay gioăng đúng loại và siết lại đối xứng theo đường chéo. Kiểm tra hai mặt bích song song trước khi siết.

Câu hỏi thường gặp (FAQ)

Đồng hồ Woltmann lắp được theo phương đứng không?

Được, đồng hồ Woltmann TFWPD lắp được ở nhiều tư thế gồm ngang, đứng và nghiêng, miễn đúng chiều dòng chảy. Tuy vậy vẫn cần đủ đoạn ống thẳng và đảm bảo đồng hồ luôn đầy nước. Nên tham khảo hướng dẫn theo từng vị trí để đạt độ chính xác tốt nhất.

R200 nghĩa là gì?

R là tỉ số giữa lưu lượng lớn nhất và lưu lượng nhỏ nhất mà đồng hồ đo chính xác; R càng lớn thì dải đo càng rộng. R200 nghĩa là đồng hồ đo chính xác trên dải rộng, đo tốt cả lưu lượng nhỏ lẫn lớn. Đây là ưu điểm giúp giảm thất thoát nước không đo được.

Sản phẩm liên quan

• Đồng hồ T-FLOW cỡ lớn DN350–600
• Van xả khí lắp trước đồng hồ
• Van cổng khóa tuyến cấp nước
• Xem thêm sản phẩm ngành nước T-BLUE

Liên hệ & báo giá đồng hồ T-FLOW DN50–300 tại T-Blue

T-Blue cung cấp đồng hồ đo nước T-FLOW TFWPD kiểu Woltmann, dải DN50-DN300, tiêu chuẩn ISO 4064, cấp bảo vệ IP68. Để nhận thông số chi tiết, tùy chọn tín hiệu đọc từ xa và báo giá theo cỡ, anh vui lòng liên hệ trực tiếp T-Blue. Đội ngũ kỹ thuật sẽ tư vấn cấu hình đồng hồ và phụ kiện lắp đặt phù hợp.

Nguồn tham khảo: [1] Cadillac Meter – Piping Requirements for Flow Meter Installation.
