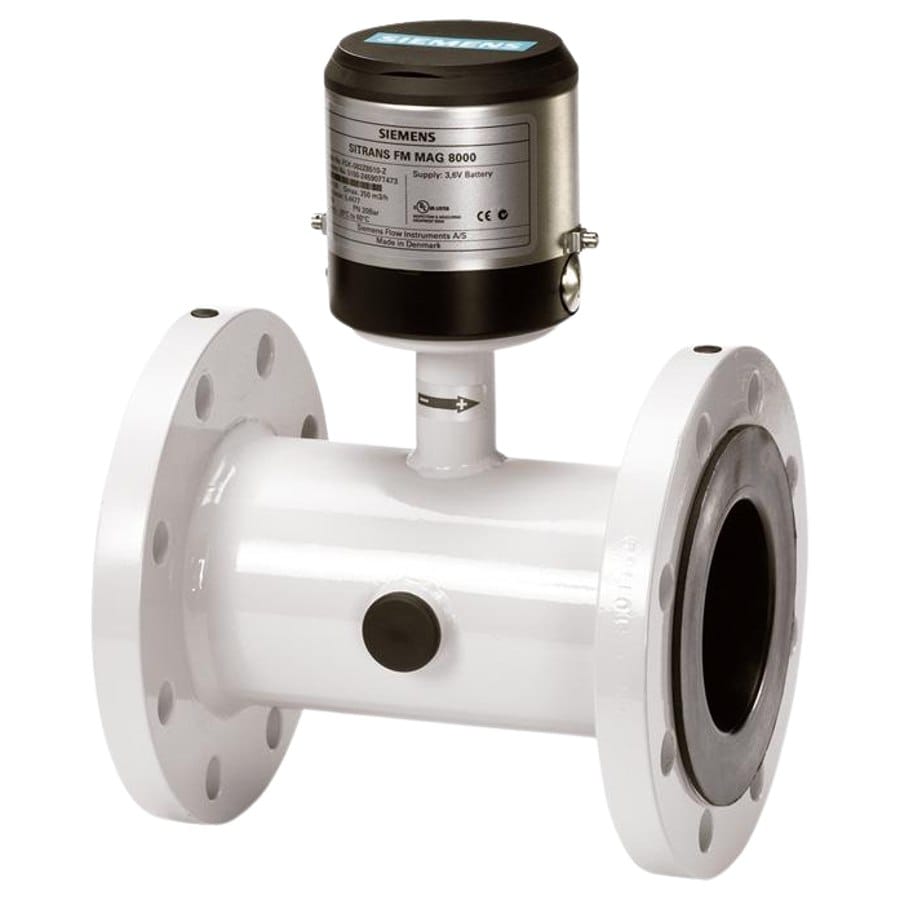

Đồng hồ điện từ Siemens SITRANS FM MAG 8000

Đồng hồ điện từ Siemens SITRANS FM MAG 8000 là đồng hồ đo lưu lượng điện từ tích hợp, chạy bằng pin, được Siemens thiết kế chuyên cho ngành nước – đặc biệt là đo phân phối, đo phân vùng (DMA) và đo giao nhận. Khác với hệ cảm biến + bộ chuyển đổi rời, MAG 8000 là một thiết bị tích hợp (cảm biến và bộ xử lý trong một), chạy pin lithium tuổi thọ nhiều năm, không cần nguồn điện ngoài – lý tưởng cho các điểm đo ngoài hiện trường không có điện lưới.

MAG 8000 kết hợp các ưu điểm quan trọng cho quản lý mạng nước hiện đại: độ chính xác cao (phù hợp đo giao nhận), nguyên lý điện từ không hao mòn, chạy pin độc lập điện lưới, cấp bảo vệ IP68 ngâm nước (lắp chôn ngầm, hố van dễ ngập), và tùy chọn truyền thông đọc số từ xa. Đây là giải pháp đo toàn diện cho các điểm đo phân tán trên mạng lưới.

Siemens MAG 8000 phù hợp cho đo tại các điểm phân vùng DMA, đầu vùng cấp nước, điểm giao nhận nước sỉ, và các vị trí ngoài hiện trường cần đo chính xác mà không có nguồn điện — hỗ trợ chương trình giảm thất thoát nước và quản lý mạng lưới.

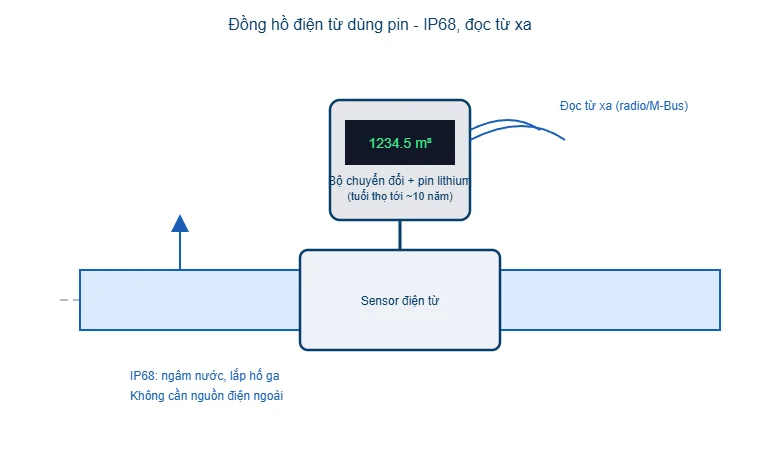

Đồng hồ tích hợp chạy pin cho ngành nước

MAG 8000 được thiết kế đặc thù cho ngành nước với triết lý “lắp và quên”: thiết bị tích hợp chạy pin, cấp bảo vệ IP68, có thể lắp chôn ngầm hoặc trong hố van dễ ngập và hoạt động nhiều năm mà không cần bảo trì thường xuyên hay nguồn điện. Điều này giải quyết bài toán lớn của quản lý mạng nước: đo chính xác tại nhiều điểm phân tán ngoài hiện trường, nơi kéo điện tốn kém hoặc bất khả thi.

Mạch điện tử tiết kiệm năng lượng cực thấp và kích từ xung cho phép MAG 8000 hoạt động nhiều năm chỉ bằng pin lithium tích hợp. Nguyên lý điện từ không có bộ phận chuyển động cho độ chính xác ổn định lâu dài, không kẹt rác, đo được cả lưu lượng thấp – vượt trội so với đồng hồ cơ tại các điểm này.

Cấp bảo vệ IP68 cho phép thiết bị ngâm nước, phù hợp lắp trong hố van chôn ngầm thường bị ngập – nơi đồng hồ thông thường dễ hỏng. Sự kết hợp pin, IP68 và độ chính xác cao khiến MAG 8000 là lựa chọn hàng đầu cho đo phân vùng và phân phối nước.

Thông số kỹ thuật Siemens SITRANS FM MAG 8000

Bảng dưới đây tổng hợp thông số kỹ thuật của đồng hồ Siemens SITRANS FM MAG 8000. Đường kính, nguồn cấp, truyền thông và cấu hình được chọn theo điểm đo và yêu cầu.

Khi lựa chọn, cần xác định đường kính, vị trí lắp (chôn ngầm/ngập hay không), yêu cầu đọc số từ xa, và vai trò điểm đo (phân vùng, giao nhận) để chọn cấu hình phù hợp.

Đồng hồ đo phân vùng (DMA) và giảm thất thoát nước

MAG 8000 là công cụ chủ lực cho chương trình giảm thất thoát nước (NRW) qua phân vùng tách mạng (DMA). Bằng cách chia mạng lưới thành các vùng nhỏ (DMA) và lắp đồng hồ đo lượng nước vào từng vùng, đơn vị cấp nước tính được tỷ lệ thất thoát của từng vùng (so sánh nước vào với tổng tiêu thụ), khoanh vùng rò rỉ và ưu tiên xử lý.

MAG 8000 phù hợp lý tưởng cho vai trò này: độ chính xác cao cho số liệu đáng tin cậy, chạy pin nên lắp được ở đầu vùng ngoài hiện trường không có điện, IP68 chịu ngập trong hố van, và tùy chọn đọc số từ xa để thu thập dữ liệu liên tục. Dữ liệu chính xác và liên tục từ các đồng hồ DMA là nền tảng cho phân tích thất thoát và ra quyết định.

Đặc biệt, độ chính xác ở lưu lượng thấp của đồng hồ điện từ quan trọng cho phát hiện rò rỉ: rò rỉ thường biểu hiện qua dòng chảy nhỏ liên tục về đêm (minimum night flow) – đồng hồ điện từ đo chính xác dòng nhỏ này, trong khi đồng hồ cơ có thể bỏ sót. Đây là ưu điểm then chốt của MAG 8000 trong giảm thất thoát.

Cho phép đọc số từ xa và tích hợp

MAG 8000 hỗ trợ đọc số từ xa qua các tùy chọn truyền thông tích hợp, cho phép gửi dữ liệu lưu lượng và cảnh báo về trung tâm mà không cần nhân viên tới ghi số. Điều này đặc biệt giá trị cho các điểm DMA và phân phối phân tán, khó tiếp cận – dữ liệu được thu thập tự động, liên tục, phục vụ giám sát và phân tích thời gian thực.

Dữ liệu liên tục cho phép phát hiện sớm bất thường (rò rỉ, sử dụng bất thường, dòng ngược), theo dõi xu hướng và tối ưu vận hành mạng lưới. Tích hợp vào hệ quản lý mạng và phần mềm phân tích giúp biến dữ liệu đo thành thông tin hữu ích cho quản lý thất thoát và vận hành.

Khả năng đọc số từ xa cùng nguồn pin và IP68 khiến MAG 8000 là thiết bị nền tảng cho mạng lưới cấp nước thông minh. T-Blue tư vấn cấu hình truyền thông và tích hợp phù hợp với hệ thống của khách hàng.

Lắp đặt và vận hành đồng hồ đúng cách

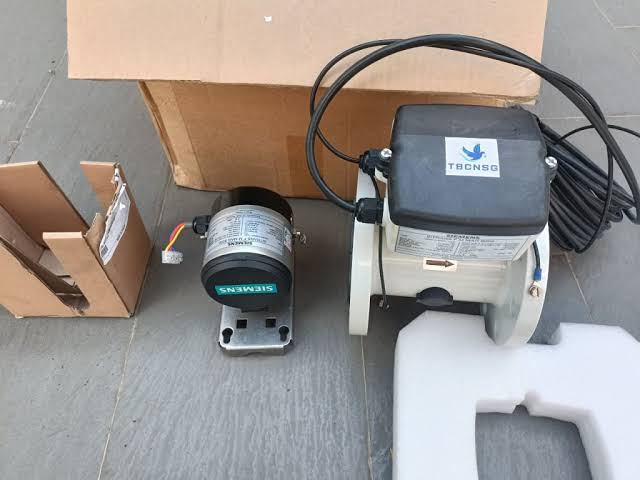

Đồng hồ FM MAG 8000 có thể lắp đặt dễ dàng và sử dụng đơn giản

MAG 8000 lắp trên đường ống theo yêu cầu đo điện từ: đoạn ống thẳng đủ dài, ống đầy nước, lắp đúng chiều dòng. Với cấp bảo vệ IP68, thiết bị lắp được trong hố van chôn ngầm dễ ngập; bản tích hợp gọn giúp lắp đặt đơn giản. Nguồn pin loại bỏ nhu cầu đấu điện, giảm chi phí và thời gian lắp.

Sau lắp, cấu hình thông số và thiết lập truyền thông (nếu có). Vận hành gần như không cần bảo trì nhờ không có bộ phận chuyển động; chủ yếu theo dõi tuổi thọ pin và thay khi cần. Thiết bị báo mức pin để lên kế hoạch thay trước khi cạn.

Các điểm đo giao nhận cần kiểm định định kỳ theo quy định đo lường. T-Blue hỗ trợ chọn cấu hình, lắp đặt, thiết lập truyền thông và hỗ trợ kiểm định MAG 8000.

Tuổi thọ pin và các yếu tố ảnh hưởng đến FM MAG 8000

Tuổi thọ pin là yếu tố quan trọng khi vận hành MAG 8000. Pin lithium tích hợp cho phép thiết bị hoạt động nhiều năm, nhưng tuổi thọ thực tế phụ thuộc: tần suất đo và ghi dữ liệu, tần suất và phương thức truyền thông từ xa (truyền không dây tốn năng lượng đáng kể), nhiệt độ môi trường, và cấu hình thiết bị. Truyền dữ liệu thường xuyên qua di động tốn pin hơn ghi số định kỳ đọc tại chỗ.

Để tối ưu tuổi thọ pin, người dùng cân đối giữa nhu cầu dữ liệu (tần suất đo/truyền) và tuổi thọ pin theo ứng dụng. MAG 8000 báo mức pin để lên kế hoạch thay trước khi cạn, tránh gián đoạn đo. Với các dự án nhiều điểm đo, việc theo dõi tình trạng pin tập trung (qua truyền thông) và lập kế hoạch thay pin là cần thiết cho vận hành liên tục.

Một số bản MAG 8000 hỗ trợ cả nguồn ngoài (khi có điện) bên cạnh pin, cho các vị trí có điện muốn truyền dữ liệu cường độ cao. T-Blue tư vấn cấu hình nguồn và truyền thông phù hợp để cân bằng nhu cầu dữ liệu và tuổi thọ pin.

MAG 8000 trong đo giao nhận và tính phí

Với độ chính xác cao và độ ổn định của công nghệ điện từ, MAG 8000 phù hợp cho đo giao nhận (custody transfer) – các điểm đo mà số liệu quyết định khối lượng nước mua bán giữa các đơn vị. Tại các điểm này, độ chính xác cao là quan trọng vì sai số nhân với sản lượng lớn quy ra giá trị đáng kể; đồng hồ điện từ giữ độ chính xác ổn định lâu dài, không trôi số như đồng hồ cơ.

Khả năng đọc số từ xa và ghi log của MAG 8000 hỗ trợ tính phí minh bạch: dữ liệu được thu thập tự động, liên tục, giảm sai sót ghi số thủ công và cho phép hai bên mua-bán cùng giám sát. Với đo giao nhận, thiết bị cần được kiểm định/hiệu chuẩn định kỳ theo quy định đo lường để có giá trị pháp lý.

Ngoài giao nhận, dữ liệu chính xác từ MAG 8000 tại các điểm phân phối và DMA còn phục vụ cân bằng nước, phát hiện thất thoát và ra quyết định vận hành — biến đồng hồ thành công cụ quản lý chứ không chỉ thiết bị đo. T-Blue tư vấn giải pháp đo giao nhận và quản lý nước với MAG 8000.

Nền tảng cho mạng lưới cấp nước thông minh

MAG 8000 là một trong những thiết bị nền tảng cho xu hướng mạng lưới cấp nước thông minh (smart water network). Bằng cách triển khai nhiều đồng hồ điện từ chạy pin, đọc số từ xa tại các điểm phân vùng và phân phối, đơn vị cấp nước xây dựng được hệ thống giám sát lưu lượng toàn mạng theo thời gian thực – cơ sở cho quản lý thất thoát, tối ưu vận hành và ra quyết định dựa trên dữ liệu.

So với mô hình truyền thống (đồng hồ cơ, ghi số thủ công định kỳ), mạng lưới với MAG 8000 và đọc số từ xa cho dữ liệu chính xác, liên tục và tự động – cho phép phản ứng nhanh với sự cố và quản lý chủ động. Đây là hướng đầu tư chiến lược mà nhiều đơn vị cấp nước hiện đại đang theo đuổi. T-Blue hỗ trợ tư vấn và triển khai giải pháp đo thông minh với MAG 8000 cho các dự án quản lý mạng lưới.

Sản phẩm liên quan

Tham khảo thêm các thiết bị đo lưu lượng điện từ Siemens khác của T-Blue:

• Siemens MAG 5100 W (cảm biến cho nước)
• Siemens SITRANS FM MAG 911
• Xem toàn bộ danh mục Đồng hồ đo nước
• Siemens SITRANS F M MAG 8000 (nhà sản xuất)

Liên hệ và báo giá

Để nhận tư vấn lựa chọn đồng hồ Siemens SITRANS FM MAG 8000 phù hợp (đường kính, nguồn cấp, đọc số từ xa) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ chọn cấu hình cho đo phân vùng DMA, phân phối và giao nhận, tích hợp đọc số từ xa cho quản lý mạng lưới.

Nguồn tham khảo

[1] Siemens SITRANS F M MAG 8000 — Battery-operated electromagnetic water meter. siemens.com.

[2] OIML R49 — Water meters for cold potable water. oiml.org.

Câu hỏi thường gặp về Siemens MAG 8000

MAG 8000 chạy pin được bao lâu?

Nhiều năm, tùy tần suất đo/truyền và nhiệt độ. Truyền dữ liệu từ xa thường xuyên tốn pin hơn; thiết bị báo mức pin để lên kế hoạch thay.

Lắp chôn ngầm/ngập nước được không?

Có. Cấp bảo vệ IP68 cho phép ngâm nước, phù hợp hố van chôn ngầm dễ ngập.

Vì sao phù hợp đo phân vùng DMA?

Chạy pin (không cần điện), IP68, độ chính xác cao kể cả lưu lượng thấp (đo được dòng đêm phát hiện rò rỉ), và đọc số từ xa – lý tưởng cho đầu vùng DMA ngoài hiện trường.
