Trong các hệ thống cấp thoát nước, PCCC, xử lý nước thải hay đường ống công nghiệp, vị trí kết nối giữa đường ống và thiết bị luôn là khu vực chịu nhiều ứng suất nhất. Rung động từ máy bơm, giãn nở nhiệt, sai lệch lắp đặt hoặc thay đổi áp lực dòng chảy đều có thể gây nứt vỡ, rò rỉ hoặc phá hủy mặt bích nếu sử dụng mối nối cứng. Khớp nối mềm gang BF ra đời nhằm giải quyết triệt để các vấn đề này bằng cơ chế kết nối linh hoạt, kín nước và bền vững theo tiêu chuẩn ngành cấp nước hiện đại.

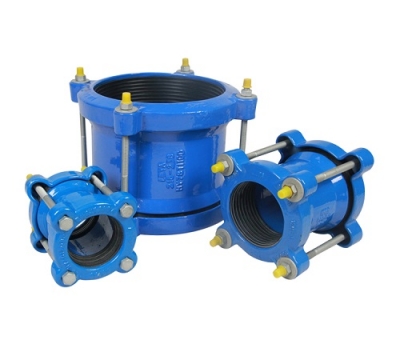

Khớp nối mềm gang BF là phụ kiện kết nối đường ống được chế tạo từ gang cầu. Sản phẩm thường được dùng để liên kết linh hoạt giữa đường ống và các thiết bị có mặt bích như van công nghiệp, đồng hồ đo nước hoặc các đoạn ống trong hệ thống cấp thoát nước và công nghiệp. Thiết kế bao gồm:
Thiết bị cho phép liên kết trực tiếp giữa:
Khác với các dạng nối cứng truyền thống, khớp nối gang BF hoạt động dựa trên cơ chế ép gioăng cao su đàn hồi, giúp hệ thống vẫn kín nước ngay cả khi xuất hiện rung động hoặc sai lệch nhỏ trong quá trình vận hành.

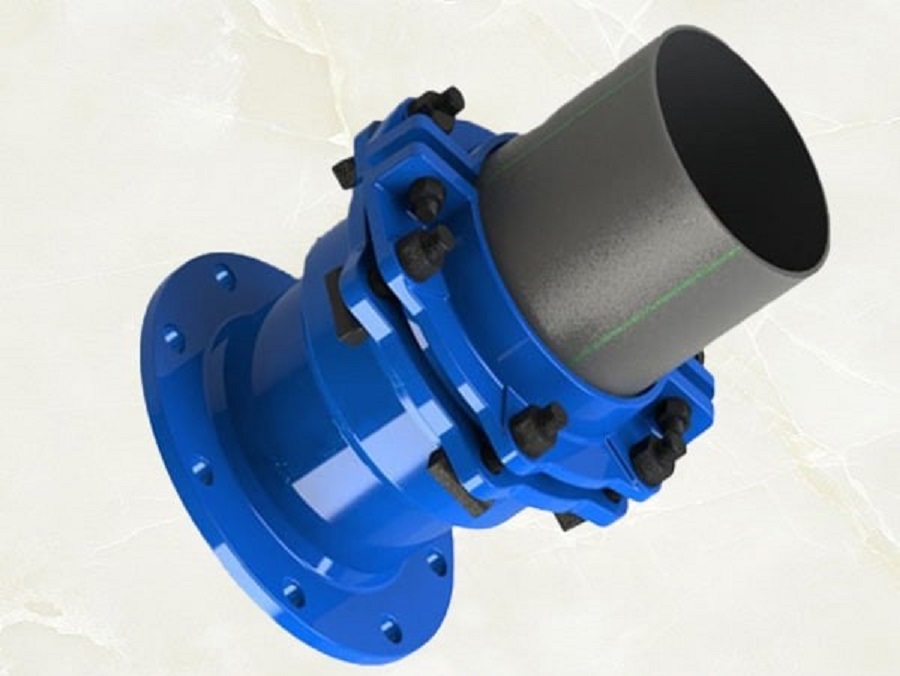

Khớp nối mềm gang BF được thiết kế tối ưu cho môi trường cấp thoát nước với cấu tạo gồm bốn thành phần chính.
Thân khớp nối được đúc nguyên khối bằng gang cầu GJS500-7 hoặc FCD450, đảm bảo khả năng chịu áp lực cao và chống ăn mòn lâu dài. Phần thân tích hợp sẵn mặt bích theo tiêu chuẩn ISO 7005-2, giúp lắp đặt nhanh với các loại van công nghiệp phổ biến.
Vành siết là bộ phận tạo lực ép lên gioăng khi siết bulong. Khi lực siết tăng, gioăng cao su bị nén đều quanh chu vi ống, tạo nên độ kín nước ổn định.
Gioăng EPDM đạt tiêu chuẩn ISO 4633 có khả năng chịu nước sạch, nước thải và môi trường ẩm lâu dài mà không bị lão hóa nhanh. Đây cũng là phần hấp thụ rung và bù sai lệch khi đường ống giãn nở nhiệt.
Hệ bulong - đai ốc giúp liên kết toàn bộ cụm khớp nối, đồng thời cho phép tháo lắp nhanh khi bảo trì thiết bị.

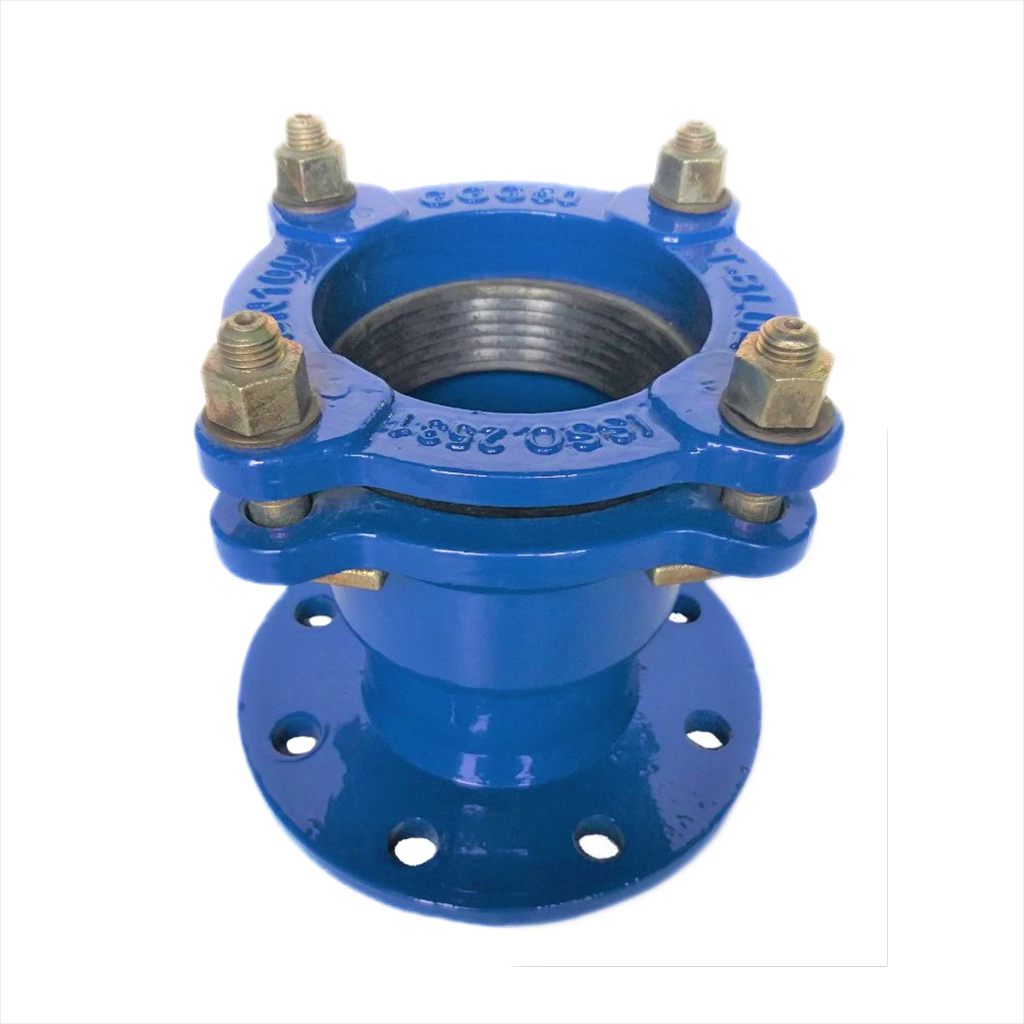

Khớp nối mềm gang BF không chỉ đơn thuần là một phụ kiện nối ống mà đóng vai trò trực tiếp đến độ ổn định vận hành, tuổi thọ thiết bị và chi phí bảo trì hệ thống đường ống. Những ưu điểm dưới đây là lý do sản phẩm được sử dụng rộng rãi trong các công trình cấp nước và công nghiệp hiện nay.
Trong hệ thống có máy bơm, rung động cơ học luôn tồn tại khi thiết bị khởi động hoặc thay đổi lưu lượng. Nếu lực rung truyền trực tiếp vào đường ống, ứng suất sẽ tập trung tại mặt bích và bulong liên kết, lâu dài gây lỏng mối nối hoặc rò rỉ nước.
Khớp nối mềm gang BF sử dụng gioăng cao su EPDM có độ đàn hồi cao, cho phép hấp thụ dao động ngay tại điểm kết nối. Nhờ đó, rung động không lan truyền dọc tuyến ống và không gây tải trọng động lên van hoặc đồng hồ nước. Hệ thống vận hành êm hơn, hạn chế tiếng ồn và giảm đáng kể nguy cơ hư hỏng thiết bị.
Trong điều kiện thi công ngoài công trường, việc căn chỉnh đồng tâm tuyệt đối giữa các đoạn ống gần như không khả thi. Sai lệch nhỏ về cao độ hoặc góc lắp đặt có thể tạo ra lực kéo liên tục lên mặt bích nếu sử dụng kết nối cứng.
Thiết kế côn ngoàm kết hợp gioăng đàn hồi của khớp nối mềm gang BF cho phép đường ống dịch chuyển trong giới hạn cho phép mà vẫn đảm bảo kín nước. Nhờ khả năng bù sai lệch này, quá trình lắp đặt trở nên linh hoạt hơn, giảm thời gian căn chỉnh và hạn chế ứng suất phá hủy trong quá trình vận hành lâu dài.
Đường ống cấp nước thường phải làm việc trong điều kiện nhiệt độ thay đổi liên tục giữa ngày và đêm hoặc theo mùa. Sự giãn nở nhiệt khiến chiều dài ống thay đổi, tạo lực nén hoặc kéo lên các điểm nối.
Khớp nối mềm gang BF hoạt động như một vùng đệm đàn hồi, cho phép đường ống giãn nở nhỏ theo phương dọc trục mà không làm mất độ kín. Nhờ đó, hệ thống tránh được tình trạng cong tuyến ống, nứt bích hoặc gãy phụ kiện - những sự cố rất khó xử lý khi đường ống đã chôn ngầm.
Rò rỉ tại mối nối là nguyên nhân chính gây thất thoát nước và giảm hiệu suất hệ thống. Khớp nối mềm gang BF tạo độ kín nhờ cơ chế ép gioăng cao su đồng đều quanh chu vi ống khi siết bulong.
Khác với kết nối ren hoặc hàn phụ thuộc nhiều vào tay nghề thi công, cơ chế làm kín của BF ổn định và ít bị ảnh hưởng bởi rung động hoặc thay đổi áp lực dòng chảy. Điều này giúp hệ thống duy trì độ kín lâu dài ngay cả khi vận hành liên tục dưới áp lực PN10–PN16.
Một ưu điểm lớn của khớp nối mềm gang BF là khả năng lắp đặt trực tiếp mà không cần gia công đầu ống. Chỉ cần đưa ống vào vị trí và siết bulong theo đúng lực tiêu chuẩn là có thể hoàn thiện kết nối.
Việc loại bỏ công đoạn hàn giúp:
Đây là lý do BF đặc biệt phù hợp với công trình cải tạo hoặc sửa chữa hệ thống đang vận hành.
Trong quá trình khai thác, van hoặc đồng hồ nước cần được kiểm tra và thay thế định kỳ. Nếu sử dụng kết nối cứng, việc tháo thiết bị thường phải cắt đoạn ống hoặc tháo nhiều vị trí liên kết.
Khớp nối mềm gang BF tạo khoảng linh hoạt cần thiết để dịch chuyển thiết bị khi tháo lắp. Người vận hành chỉ cần nới bulong và tách thiết bị khỏi tuyến ống mà không làm ảnh hưởng đến kết cấu hệ thống. Điều này giúp giảm đáng kể thời gian dừng vận hành và chi phí bảo trì.
Khớp nối mềm gang BF có thể làm việc với nhiều loại ống khác nhau như uPVC, HDPE, gang hoặc thép. Tính linh hoạt này giúp đơn giản hóa thiết kế hệ thống, đặc biệt trong các dự án mở rộng hoặc cải tạo khi vật liệu ống không đồng nhất.
Nhờ đó, nhà thầu không cần thay đổi cấu trúc toàn tuyến mà vẫn đảm bảo kết nối chắc chắn và kín nước.
Thân khớp nối được chế tạo từ gang cầu có độ bền cơ học cao và khả năng chống ăn mòn tốt. Lớp sơn epoxy phủ ngoài bảo vệ thiết bị khỏi môi trường đất ẩm, nước thải hoặc điều kiện thời tiết ngoài trời.
Sự kết hợp giữa vật liệu gang cầu và gioăng EPDM giúp khớp nối BF duy trì hiệu suất ổn định trong thời gian dài, giảm tần suất thay thế so với nhiều loại phụ kiện thông thường.
Tóm lại, ưu điểm của khớp nối mềm gang BF không chỉ nằm ở việc kết nối đường ống mà ở khả năng bảo vệ toàn bộ hệ thống vận hành, từ máy bơm, van cho đến tuyến ống dài. Việc sử dụng đúng vị trí khớp nối BF giúp công trình hoạt động ổn định hơn, giảm sự cố và tối ưu chi phí vận hành lâu dài.
Trên thị trường phụ kiện ngành nước hiện nay, khớp nối mềm gang được chia thành nhiều dòng khác nhau như FF, EE, BF, BE, BB. Mặc dù cùng chức năng kết nối đường ống, mỗi loại lại được thiết kế cho một mục đích kỹ thuật riêng.
Tất cả các dòng khớp nối mềm gang đều được phát triển nhằm giải quyết cùng một bài toán kỹ thuật trong hệ thống đường ống áp lực.
Về bản chất, các loại FF, EE, BF, BE và BB đều có những đặc điểm chung sau:
Điểm chung quan trọng nhất là: tất cả đều có khả năng giảm rung - bù sai lệch - chống giãn nở nhiệt - bảo vệ đường ống và thiết bị.
| Tiêu chí | Khớp nối mềm FF | Khớp nối EE | Khớp nối BF | Khớp nối BE | Khớp nối BB |
| Kiểu kết nối | Ống - Ống (hai đầu siết độc lập) | Ống - Ống (chung bulong) | Ống trơn - Mặt bích | Ống trơn - Bích/Thiết bị | Bích - Bích |
| Cấu trúc bulong | Hai đầu siết riêng | Hai đầu liên kết chung | Một đầu ngàm + một đầu bích | Ngàm + bích linh hoạt | Hai mặt bích cố định |
| Độ chắc chắn | Rất cao | Trung bình - khá | Cao | Cao | Rất cao |
| Khả năng căn chỉnh ống | Tốt nhất | Tốt | Trung bình | Trung bình | Thấp |
| Tính linh hoạt thi công | Rất linh hoạt | Linh hoạt | Chuyển đổi kết nối | Chuyển tiếp hệ thống | Cố định |
| Ứng dụng chính | Tuyến ống dài, đường ống mới | Nối nhanh dân dụng | Lắp van/bơm | Kết nối thiết bị | Hệ bích kích thước lớn |
| Vai trò kỹ thuật | Giảm rung + ổn định toàn tuyến | Nối linh hoạt | Chuyển đổi | Kết nối trung gian | Liên kết cố định |

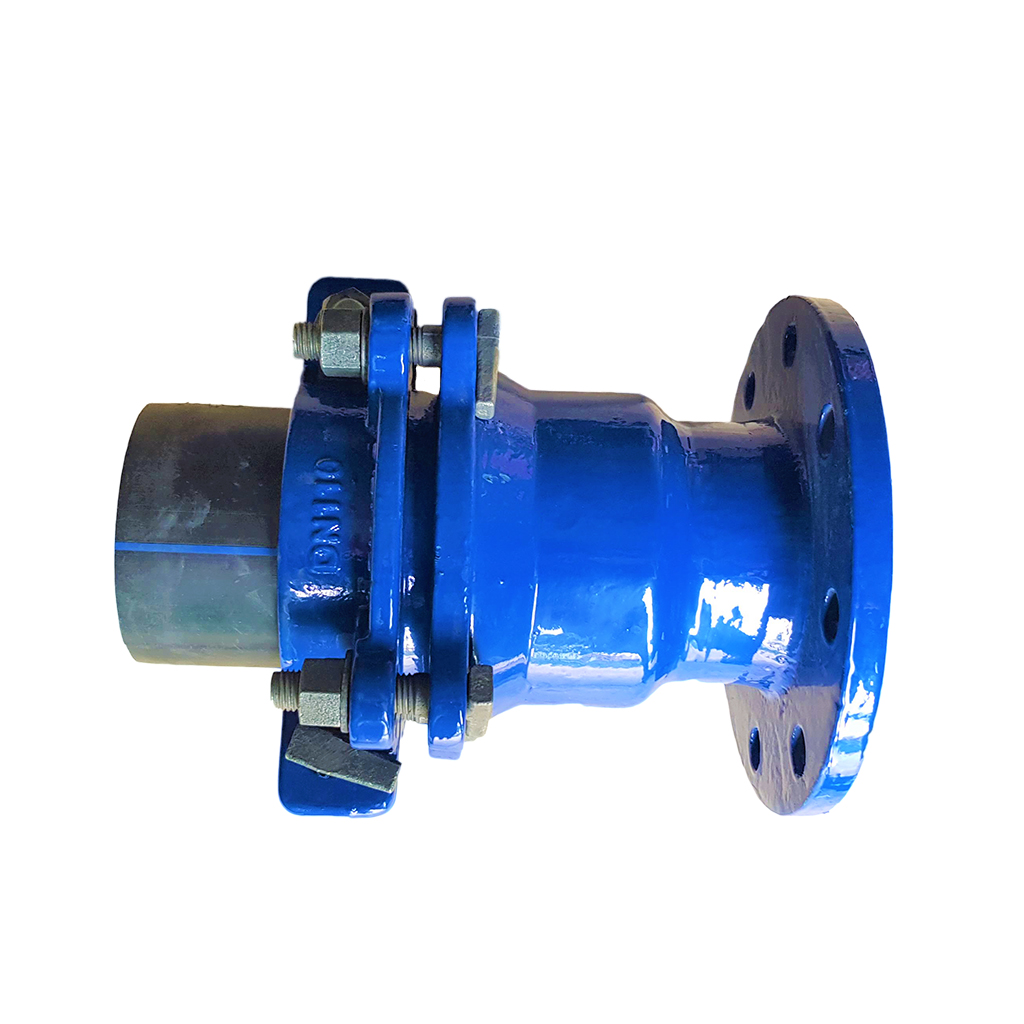

Khớp nối mềm gang BF được sử dụng chủ yếu tại các vị trí kết nối giữa đường ống và thiết bị, nơi phát sinh rung động, sai lệch lắp đặt và biến động áp lực trong quá trình vận hành. Mục tiêu chính khi sử dụng BF không chỉ là nối ống mà là bảo vệ toàn bộ hệ thống vận hành ổn định lâu dài.
Ứng dụng phổ biến nhất của khớp nối mềm BF là lắp giữa đường ống và các loại van như van bướm, van cổng, van một chiều hoặc đồng hồ nước. Đây là vị trí thường chịu tải trọng lớn do thay đổi áp lực dòng chảy.
Khớp nối mềm gang BF tạo lớp đệm linh hoạt giữa ống và van, giúp giảm lực tác động trực tiếp lên mặt bích. Nhờ đó hạn chế hiện tượng cong bích, rò rỉ nước và kéo dài tuổi thọ thiết bị. Trong hầu hết hệ thống cấp nước hiện nay, BF gần như là phụ kiện tiêu chuẩn trước khi lắp van.
Máy bơm là nguồn phát sinh rung động lớn nhất trong hệ thống đường ống. Khi bơm khởi động hoặc dừng đột ngột, áp lực nước thay đổi nhanh gây sốc áp và dao động cơ học.
Khớp nối mềm gang BF được lắp ngay sau hoặc trước máy bơm để hấp thụ rung động và giảm chấn cho tuyến ống. Việc bố trí BF tại vị trí này giúp hạn chế lỏng bulong, nứt mặt bích và giảm nguy cơ hỏng van sau thời gian vận hành.
Trong các tuyến ống cấp nước sạch, khớp nối mềm gang BF được lắp tại:
Khả năng bù sai lệch và giảm rung giúp hệ thống duy trì độ kín ổn định ngay cả khi áp lực nước thay đổi liên tục.
Đường ống chôn ngầm thường chịu tác động từ lún nền, rung giao thông hoặc dịch chuyển đất. Nếu sử dụng kết nối cứng, các chuyển vị nhỏ này dễ gây nứt mối nối.
Khớp nối mềm gang BF cho phép đường ống dịch chuyển trong phạm vi cho phép mà vẫn đảm bảo kín nước. Với phiên bản khớp nối mềm BF ngàm kim loại, cơ cấu khóa còn giúp chống tuột ống khi xuất hiện lực kéo dọc tuyến.
Trong hệ thống phòng cháy chữa cháy hoặc đường ống công nghiệp, áp lực dòng chảy có thể tăng đột ngột khi vận hành. Khớp nối mềm gang BF giúp phân tán lực áp suất và bảo vệ thiết bị khỏi hiện tượng sốc áp.
Nhờ khả năng chịu áp PN10 - PN16 và vật liệu gang cầu phủ epoxy chống ăn mòn, sản phẩm phù hợp cho các hệ thống dẫn nước làm mát, nước kỹ thuật và dung dịch công nghiệp.
Tóm lại, khớp nối mềm gang BF được sử dụng tại những vị trí mà hệ thống cần kết nối chắc chắn nhưng vẫn phải linh hoạt, đặc biệt là khu vực gần máy bơm, van và các điểm chịu biến động áp lực. Việc lắp đặt đúng vị trí BF giúp hệ thống giảm sự cố vận hành, tăng độ bền thiết bị và tối ưu chi phí bảo trì lâu dài.

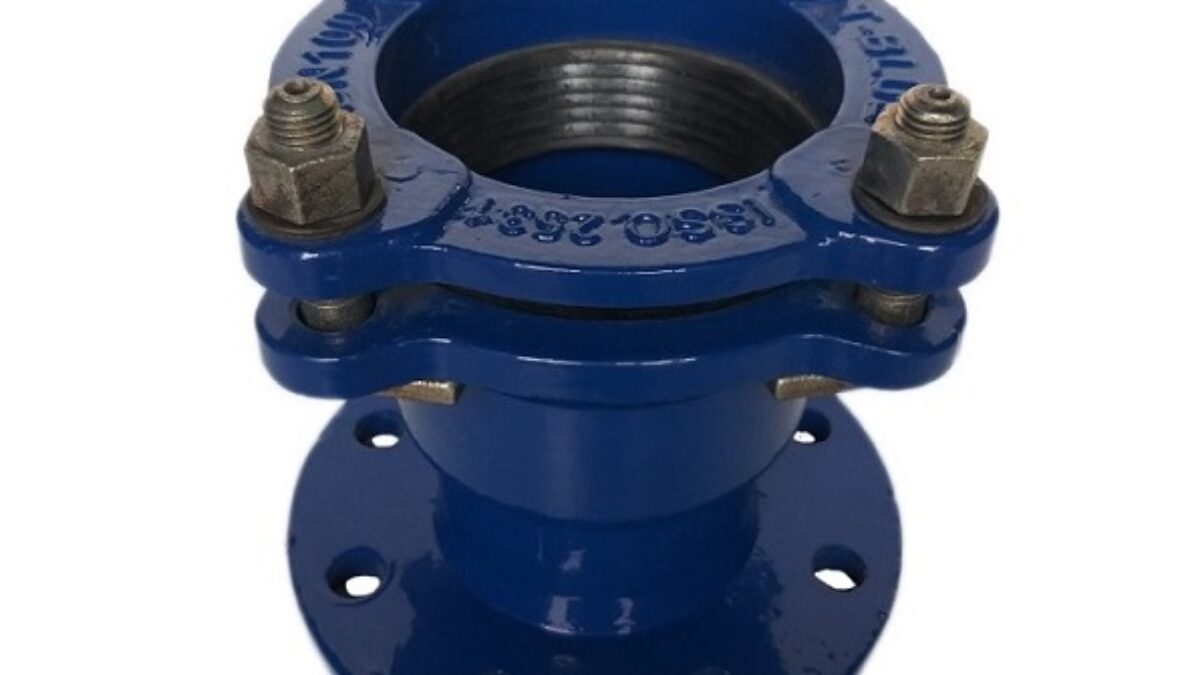

Việc chọn khớp nối BF không nên dựa hoàn toàn vào kích thước danh nghĩa DN. Cần kiểm tra đồng thời đường kính ngoài thực tế của ống, tiêu chuẩn mặt bích của van và áp lực làm việc của hệ thống. Ngoài ra, môi trường lắp đặt cũng ảnh hưởng trực tiếp đến lựa chọn sản phẩm. Với tuyến ống chịu lực kéo hoặc rung mạnh, nên ưu tiên phiên bản BF ngàm kim loại để đảm bảo độ an toàn lâu dài.
Một nhà cung cấp uy tín sẽ hỗ trợ kiểm tra bản vẽ hoặc thông số hệ thống trước khi đề xuất model phù hợp. Nếu bạn đang tìm kiếm khớp nối mềm BF gang cầu chất lượng, đầy đủ chứng chỉ kỹ thuật và giá thành cạnh tranh, T-BLUE hiện là đơn vị phân phối các dòng khớp nối mềm tại Việt Nam.
Khớp nối mềm gang BF thương hiệu T-BLUE được đánh giá cao trên thị trường nhờ kiểm soát tốt từ vật liệu sản xuất, quy trình gia công đến tiêu chuẩn kỹ thuật áp dụng. Một điểm tạo nên sự khác biệt của T-BLUE nằm ở độ chính xác cơ khí của sản phẩm. Bề mặt mặt bích được gia công phẳng và đồng đều theo tiêu chuẩn ISO 7005-2 (BS4504), giúp bulong siết đều lực và hạn chế tình trạng xì nước sau thời gian sử dụng.
Khớp nối mềm gang BF T-BLUE được sản xuất theo các tiêu chuẩn phổ biến trong ngành cấp thoát nước:
Điểm mạnh của T-BLUE không nằm ở giá thành đơn thuần mà ở tính ổn định trong suốt vòng đời sử dụng. Một khớp nối đạt chất lượng tốt sẽ giúp giảm đáng kể chi phí sửa chữa, hạn chế thất thoát nước và bảo vệ thiết bị đắt tiền như van công nghiệp hay đồng hồ đo lưu lượng. Khách hàng có thể liên hệ trực tiếp 0793512999 để được tư vấn lựa chọn đúng sản phẩm cho công trình.
