Khớp nối mềm gang EE

Trong hệ thống cấp thoát nước, PCCC, công nghiệp và hạ tầng đô thị, khớp nối mềm gang EE giải quyết bài toán kết nối bền vững, chịu biến động vận hành và dễ bảo trì. Không như hàn hay nối bích truyền thống, nó linh hoạt nối đa vật liệu ống, hấp thụ rung động, giãn nở nhiệt cùng sai lệch lắp đặt. Bài viết dưới đây T-blue sẽ làm rõ cấu tạo, nguyên lý, ứng dụng và cách chọn đúng sản phẩm cho từng dự án.

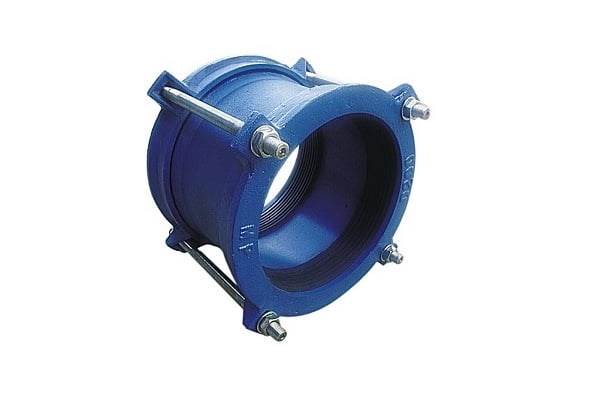

Khớp nối mềm gang EE là gì?

Khớp nối mềm gang EE (EE Flexible Coupling) là phụ kiện cơ khí chuyên dụng dùng để kết nối hai đầu ống trơn có đường kính ngoài tương đương mà không cần hàn, không cần ren và không cần mặt bích.

Thiết bị được gọi là “mềm” vì cho phép hệ thống đường ống tồn tại một mức dịch chuyển cơ học nhất định mà vẫn đảm bảo độ kín nước tuyệt đối. Khi hệ thống vận hành, đường ống luôn chịu ảnh hưởng từ rung động máy bơm, thay đổi nhiệt độ, áp lực nước hoặc sự lún nền đất. Nếu sử dụng mối nối cứng, ứng suất sẽ tập trung tại điểm nối và dẫn tới nứt vỡ sau thời gian ngắn. Khớp nối EE giải quyết vấn đề này bằng vùng đàn hồi từ gioăng cao su ép cơ khí.

Trong thực tế thi công, khớp EE được xem như một khớp nối chuyển tiếp linh hoạt giữa các loại ống gang, HDPE, uPVC hoặc thép.

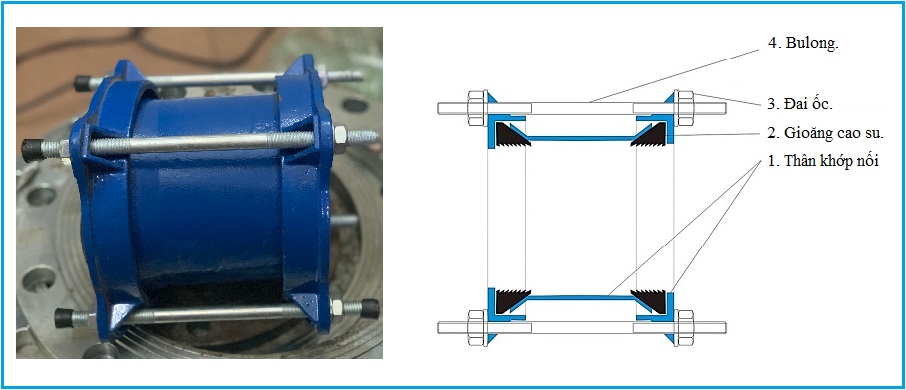

Cấu tạo kỹ thuật của khớp nối mềm gang EE

Điểm khác biệt lớn của khớp nối mềm EE nằm ở thiết kế cơ khí siết ép gioăng. Mỗi bộ khớp nối hoàn chỉnh bao gồm thân gang cầu, hệ gioăng cao su làm kín và cụm bulong siết lực.

Thân khớp: Thường được chế tạo từ gang cầu GJS500-7 theo tiêu chuẩn châu Âu EN 1563. Đây là vật liệu có độ bền kéo cao, chống nứt giòn và chịu va đập tốt hơn gang xám truyền thống. Nhờ đặc tính này, khớp nối có thể làm việc ổn định trong môi trường chôn ngầm, áp lực nước cao hoặc rung động liên tục.

Phần gioăng: sử dụng cao su EPDM hoặc NBR tùy môi chất. Khi bulong được siết, gioăng biến dạng hướng tâm, ôm sát thành ống và tạo liên kết kín nước. Không giống gioăng thông thường chỉ làm nhiệm vụ chống rò rỉ, gioăng trong khớp EE còn đóng vai trò hấp thụ chuyển vị cơ học.

Bulong và đai ốc thường làm từ inox AISI 304 hoặc 316 nhằm đảm bảo khả năng chống ăn mòn lâu dài, đặc biệt trong môi trường nước hoặc đất ẩm. Nhờ cấu tạo này, khớp nối mềm gang EE vừa đảm bảo độ kín, vừa cho phép dung sai lắp đặt lớn hơn đáng kể so với nối hàn hoặc nối bích.

Nguyên lý hoạt động của khớp nối mềm gang EE

Nguyên lý vận hành của khớp EE khá đơn giản nhưng cực kỳ hiệu quả. Khi siết bulong, vòng ép sẽ nén gioăng cao su theo phương hướng tâm. Gioăng tạo ma sát lớn giữ chặt đường ống, đồng thời duy trì áp lực ép đủ để chống rò nước.

Trong quá trình vận hành, khi đường ống giãn nở do nhiệt hoặc rung động từ máy bơm, gioăng sẽ biến dạng đàn hồi để hấp thụ lực thay vì truyền trực tiếp sang mối nối.

Điều này giúp hệ thống:

• Giảm ứng suất phá hủy
• Hạn chế nứt vỡ ống nhựa
• Giảm rung truyền sang thiết bị
• Tăng tuổi thọ toàn tuyến ống

Đây chính là ưu điểm khiến khớp nối mềm gang EE được sử dụng rộng rãi trong mạng lưới cấp nước đô thị hiện đại.

Vì sao khớp nối mềm gang EE thay thế nhiều phương pháp đấu nối truyền thống?

Trong thi công thực tế, các tuyến ống hiếm khi đạt độ đồng tâm tuyệt đối. Sai lệch cao độ, địa hình gồ ghề hoặc nền đất yếu luôn tồn tại. Phương pháp hàn yêu cầu độ chính xác cao và mất nhiều thời gian thi công, trong khi nối bích lại phát sinh chi phí và khó bảo trì.

Khớp nối mềm gang EE cho phép dung sai lắp đặt lớn, giúp kỹ sư hiện trường xử lý nhanh các tình huống như:

• Nối ống mới vào tuyến ống cũ
• Chuyển đổi vật liệu ống
• Sửa chữa sự cố đường ống khẩn cấp
• Thi công tại vị trí không thể hàn

Chính vì vậy, trong ngành cấp nước, khớp EE thường được xem là thiết bị “bắt buộc” tại các điểm chuyển tiếp hệ thống.

Tiêu chuẩn kỹ thuật và so sánh với các phương pháp nối khác

Khớp nối mềm gang EE tuân thủ nghiêm ngặt ISO 2531-2009 cho gang dẻo, ISO 7005-2 PN10/16 cho mặt bích, và TCVN 10177 cho phụ kiện đường ống nước tại Việt Nam. Áp lực thử nghiệm đạt 1.5 lần PN (ví dụ PN16 thử 24 bar trong 10 phút), nhiệt độ làm việc tối đa 100°C với gioăng EPDM, phù hợp lưu chất nước sạch, thải hoặc khí nén.

So với hàn (dung sai thấp, dễ nứt dưới biến động), nối bích (cần dụng cụ chính xác, thời gian lâu), hay nối zoăng (ít linh hoạt với hỗn hợp vật liệu), EE vượt trội nhờ lắp đặt nhanh 15 - 30 phút/mối nối, tiết kiệm 50% chi phí lao động và giảm rủi ro rò rỉ 90%.

Ứng dụng thực tế của khớp nối mềm gang EE

Khớp nối mềm gang EE xuất hiện trong hầu hết các công trình hạ tầng kỹ thuật hiện nay.

• Tại hệ thống cấp nước đô thị, thiết bị được dùng để nối các đoạn ống gang, HDPE và uPVC, đặc biệt tại khu vực gần trạm bơm nơi rung động lớn. Nhiều dự án thực tế ghi nhận mức giảm truyền rung đường ống lên đến khoảng 30% khi sử dụng khớp nối linh hoạt thay cho nối cứng.
• Trong nhà máy công nghiệp, khớp EE giúp hấp thụ giãn nở nhiệt ở các tuyến ống dài dẫn nước làm mát hoặc hóa chất. Với hệ thống PCCC, thiết bị đảm bảo khả năng chịu áp PN16 và giúp việc bảo trì tuyến ống diễn ra nhanh chóng mà không cần tháo dỡ phức tạp.
• Tại các khu đô thị mới hoặc nền đất san lấp, khớp nối mềm gang EE đóng vai trò quan trọng trong việc bù dịch chuyển nền, hạn chế rò rỉ sau nhiều năm vận hành.

Tại công trình xây dựng lớn như VinHomes, bệnh viện hay chung cư, sản phẩm nối ống gang-inox trong HVAC chiller, bù sai lệch ngoài trời để vận hành 24/7. Thương hiệu T-Blue đã cung cấp cho hàng trăm dự án miền Bắc-Nam, chứng minh độ tin cậy qua kiểm định độc lập.

Hướng dẫn chọn và lắp đặt khớp nối mềm Gang EE chuẩn xác

Chọn khớp nối mềm gang EE cần khớp đường kính DN (DN50-DN600 phổ biến) với chênh lệch OD <5mm trong phạm vi nhà sản xuất, áp lực PN10 cho hệ thống thường hoặc PN16 cho PCCC, gioăng EPDM cho nước sạch/NBR cho thải/dầu.

Đối với mạng phân phối thông thường có thể sử dụng PN10, trong khi tuyến ống chính hoặc hệ PCCC nên lựa chọn PN16 để đảm bảo an toàn vận hành lâu dài. Kiểm tra chứng nhận ISO và lớp phủ Epoxy trước mua.

Môi chất vận chuyển cũng ảnh hưởng trực tiếp đến vật liệu gioăng. Nước sạch phù hợp với EPDM, trong khi môi trường dầu hoặc nước thải công nghiệp nên sử dụng NBR. Lựa chọn đúng ngay từ đầu giúp tránh hiện tượng rò nước dù đã siết bulong rất chặt - lỗi thường gặp trong thi công đường ống.

Nếu hệ thống yêu cầu khả năng giữ ống chắc chắn và chống trượt cao, khớp nối mềm EE  ngàm đồng là lựa chọn phù hợp nhờ cơ chế ngàm đồng tăng ma sát, đặc biệt hiệu quả với ống HDPE và uPVC. Trong các dự án cấp nước đô thị hoặc tuyến ống gang cầu áp lực lớn, dòng khớp nối mềm EE ngàm gang cầu mang lại độ bền cơ học vượt trội và tuổi thọ vận hành dài hạn.

Đối với môi trường công nghiệp yêu cầu lực giữ mạnh hơn hoặc vật liệu ống đặc biệt, Khớp nối mềm EE Ngàm Kim Loại giúp tăng khả năng cố định và chống tuột ống khi áp lực thay đổi. Ngoài ra, dòng Khớp nối mềm EE tiêu chuẩn là giải pháp kinh tế và linh hoạt cho phần lớn hệ thống cấp thoát nước, nhà máy và công trình dân dụng.

Lắp đặt theo quy trình khoa học: vệ sinh đầu ống/gioăng, đánh dấu độ sâu chèn 50-100mm tùy DN, chèn ống hai đầu, siết bulong chéo cánh dần dần đến moment quy định, thử áp 1.5 PN để xác nhận kín khít. Bảo dưỡng định kỳ thay gioăng 5-7 năm.
