Kiềng gang

Kiềng gang là chi tiết dạng vòng ép (gland) dùng trong mối nối cơ khí (MJ) của đường ống gang, có nhiệm vụ nén gioăng cao su để tạo độ kín nước quanh chu vi ống. Khi kết hợp với gioăng và bu lông chữ T, kiềng tạo lực ép ổn định, giúp mối nối chắc chắn và có khả năng tháo lắp thuận tiện khi bảo trì. Sản phẩm được ứng dụng phổ biến trong hệ thống cấp thoát nước, mạng cấp nước đô thị và các tuyến ống gang chôn ngầm.

Kiềng gang là gì?

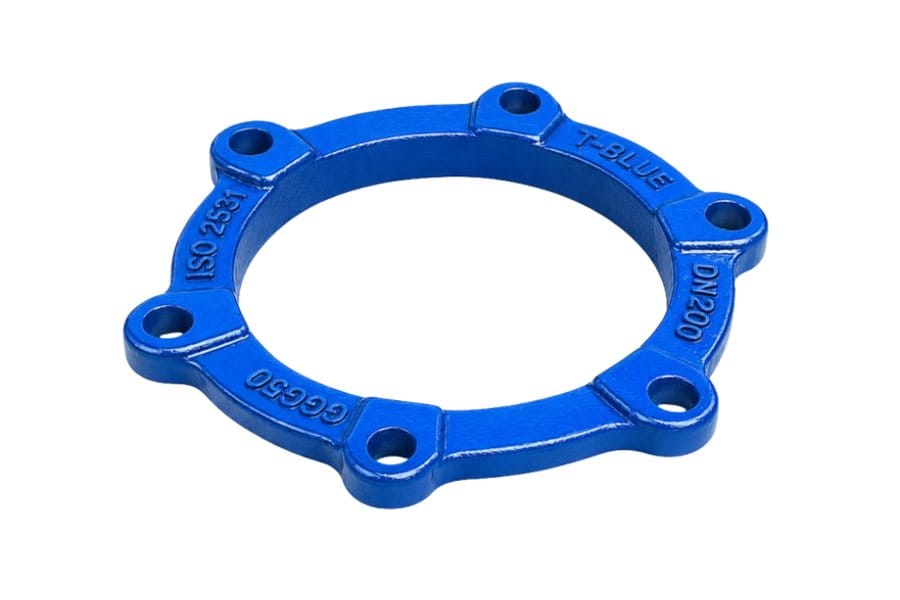

Kiềng gang hay còn gọi là vòng ép, gland, là chi tiết dạng vành khuyên bằng gang được lắp bên ngoài đầu ống, có nhiệm vụ ép gioăng cao su tại mối nối cơ khí (MJ). Kiềng gang là một trong ba bộ phận chính của mối nối cơ khí, gồm gioăng cao su, kiềng và bộ bu lông chữ T. Khi bu lông được siết, kiềng dịch chuyển và tạo lực nén lên gioăng, giúp hình thành lớp làm kín nước quanh chu vi ống.

Kiềng làm bằng gang được chế tạo theo tiêu chuẩn ANSI/AWWA dành cho phụ kiện mối nối cơ khí của ống gang, đảm bảo khả năng tương thích với kích thước ống, gioăng và bu lông tiêu chuẩn. Dù là chi tiết nhỏ, kiềng giữ vai trò quan trọng trong việc duy trì độ kín và độ bền của mối nối trong quá trình sử dụng. Sản phẩm được sử dụng phổ biến trong các hệ thống cấp nước và thoát nước sử dụng mối nối cơ khí.

Cấu tạo và vật liệu

Kiềng gang có dạng vành tròn với các tai (lỗ) để luồn bu lông chữ T, mặt trong vát côn để tì và nén gioăng cao su. Vật liệu phổ biến là gang (gang xám hoặc gang dẻo/gang cầu) được lựa chọn nhờ cường độ cao và khả năng chống ăn mòn tốt hơn thép trong môi trường chôn ngầm, tiếp xúc nước lâu dài. Bề mặt kiềng thường được phủ lớp chống gỉ để tăng tuổi thọ. Số tai bu lông trên kiềng tương ứng với số bu lông chữ T theo từng cỡ ống, giúp phân bố lực ép gioăng đồng đều. Nhờ mặt côn bên trong, lực siết bu lông được chuyển thành lực ép hướng tâm lên gioăng, giúp mối nối kín nước ngay cả khi có dịch chuyển nhỏ của tuyến ống. Bảng dưới đây tổng hợp cấu tạo và vật liệu chính:

Thông số kỹ thuật

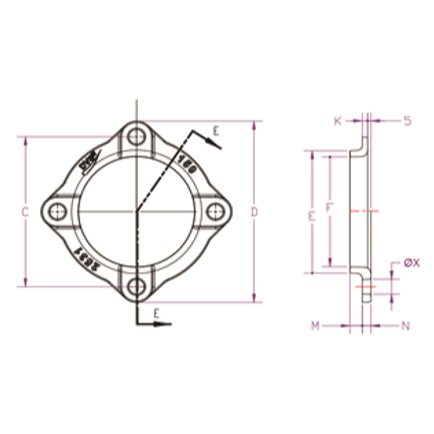

Kiềng gang được sản xuất theo cỡ ống danh nghĩa, với số lỗ bu lông tăng dần theo đường kính. Kích thước, số tai và dung sai của kiềng tuân thủ tiêu chuẩn AWWA C110/C111 cho mối nối cơ khí ống gang. Vì thông số hình học chi tiết phụ thuộc cỡ ống và tiêu chuẩn áp dụng, quý khách vui lòng liên hệ T-Blue để nhận đúng loại kiềng tương thích với đường ống và bộ bu lông đang sử dụng, tránh chọn nhầm cỡ gây hở mối nối. Thông số kỹ thuật tham khảo:

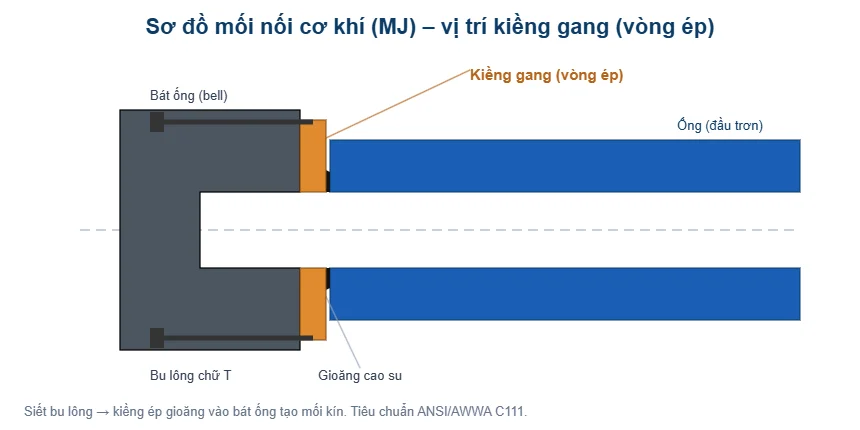

Vai trò trong mối nối cơ khí

Nguyên lý làm việc và ưu điểm

Kiềng gang hoạt động theo cơ chế nén cơ khí, trong đó bu lông chữ T được siết đều để đưa kiềng về phía gioăng. Mặt côn bên trong kiềng chuyển lực siết dọc trục thành lực ép hướng tâm, nén gioăng vào bề mặt ngoài của ống và tạo lớp làm kín kín nước. Cơ chế này giúp mối nối cơ khí duy trì độ kín ổn định khi được lắp đặt đúng kỹ thuật.

• Lắp đặt đơn giản: Cấu tạo mối nối cơ khí dễ thi công, không yêu cầu hàn hoặc thiết bị phức tạp.
• Có độ linh hoạt góc nhỏ: Mối nối có khả năng thích ứng với một phần lún và chuyển vị của nền đất.
• Dễ tháo lắp, bảo trì: Có thể tháo rời mối nối để kiểm tra, sửa chữa hoặc thay thế mà không cần phá hủy đường ống.
• Tương thích tiêu chuẩn: Kiềng được chế tạo theo kích thước tiêu chuẩn, thuận tiện khi lựa chọn và thay thế.
• Độ bền cao: Vật liệu gang có độ bền tốt, phù hợp sử dụng trong môi trường đường ống chôn ngầm và giúp duy trì độ kín lâu dài.

Ứng dụng

Kiềng gang được sử dụng trong các mối nối cơ khí (MJ) của tuyến ống gang cấp thoát nước, kết nối ống với tê, cút, côn, van và khớp nối mềm có đầu MJ. Sản phẩm được ứng dụng phổ biến trong mạng cấp nước đô thị, đường ống truyền tải nước sạch, trạm bơm và các hệ thống hạ tầng cấp thoát nước. Khi kết hợp cùng gioăng cao su và bu lông chữ T, kiềng giúp mối nối đạt độ kín và độ bền theo yêu cầu của công trình.

• Nối ống gang: Kết nối các đoạn ống gang bằng phương pháp mối nối cơ khí.
• Kết nối phụ kiện: Sử dụng với tê, cút, côn và các phụ kiện có đầu nối MJ.
• Lắp đặt van: Kết nối đường ống gang với van sử dụng đầu mối nối cơ khí.
• Kết nối khớp nối mềm: Phù hợp với các loại khớp nối mềm có cấu hình đầu MJ.
• Bảo trì, sửa chữa: Thường được dự phòng để thay thế khi kiềng cũ bị hư hỏng hoặc trong các đợt bảo trì tuyến ống.

Hướng dẫn lắp đặt

Kiềng cần được lắp đúng chiều và siết đồng bộ với bu lông chữ T theo nguyên tắc mối nối cơ khí. Các bước lắp đặt cơ bản gồm:

• Lồng kiềng và gioăng đúng thứ tự: Vệ sinh sạch đầu ống, lồng kiềng vào trước, tiếp đến đặt gioăng cao su vào họng nối đúng vị trí. Đảm bảo mặt côn của kiềng hướng về phía gioăng để tạo lực ép đúng chiều, kiểm tra gioăng sạch, không xoắn.
• Siết bu lông đối xứng: Luồn bu lông chữ T qua các tai kiềng, siết đai ốc theo trình tự đối xứng (xen kẽ các bu lông đối diện, kiểu hình sao) để kiềng ép gioăng đều quanh chu vi ống, đạt mô-men siết theo bảng thông số của cỡ bu lông tương ứng. Tăng lực siết dần qua nhiều vòng.
• Kiểm tra độ đều và thử áp: Kiểm tra khe hở giữa kiềng và họng nối đều quanh ống, các bu lông siết đủ và đều, sau đó thử áp lực nước. Nếu rò, siết bổ sung đều tay thay vì dồn lực vào một phía để tránh làm lệch kiềng, hỏng gioăng.

Lỗi thường gặp và cách khắc phục

Trong quá trình lắp đặt và sử dụng kiềng gang, các lỗi thường gặp chủ yếu liên quan đến vị trí gioăng, lực siết bu lông, tình trạng kiềng và lựa chọn sai kích thước. Kiểm tra đúng nguyên nhân và xử lý kịp thời giúp duy trì độ kín, độ bền và khả năng làm việc ổn định của mối nối cơ khí.

• Mối nối bị hở, rò nước: Thường do kiềng siết lệch hoặc gioăng đặt sai vị trí. Khắc phục bằng cách nới đều bu lông, căn chỉnh lại gioăng và siết đối xứng với lực phù hợp.
• Kiềng bị nứt, vỡ tai bu lông: Có thể do siết quá mạnh hoặc siết lệch. Cần thay kiềng mới và thực hiện siết bu lông đúng mô-men yêu cầu.
• Kiềng bị gỉ sét: Gỉ sét lâu ngày có thể làm giảm khả năng tạo lực ép của mối nối. Nên kiểm tra, vệ sinh hoặc thay thế kiềng trong các đợt bảo trì tuyến ống.
• Chọn sai cỡ kiềng: Kiềng không phù hợp với cỡ ống hoặc số lượng bu lông có thể khiến mối nối không lắp được hoặc bị hở. Cần xác định đúng kích thước ống và cấu hình bộ bu lông trước khi lựa chọn kiềng.

Phân biệt kiềng với đầu F và các chi tiết mối nối

Trong mối nối cơ khí (MJ), kiềng gang và đầu F đều có lỗ bu lông nhưng đảm nhận những chức năng khác nhau. Việc phân biệt đúng từng chi tiết giúp lựa chọn vật tư và lắp đặt chính xác, đảm bảo khả năng làm kín của mối nối.

Lưu ý chọn mua và bảo quản

Khi chọn kiềng gang, cần xác định đúng cỡ ống danh nghĩa và số lỗ bu lông tương ứng để đảm bảo tương thích với gioăng cao su và bu lông chữ T của hệ mối nối cơ khí. Nên ưu tiên sản phẩm đáp ứng tiêu chuẩn AWWA C110/C111, sử dụng vật liệu gang đủ bền và có lớp phủ bảo vệ chống gỉ. Việc lựa chọn đúng quy cách giúp mối nối lắp đặt chính xác, duy trì độ kín và thuận tiện cho công tác bảo trì.

• Xác định đúng kích thước: Chọn kiềng theo cỡ ống danh nghĩa và số lỗ bu lông phù hợp với bộ mối nối.
• Kiểm tra tiêu chuẩn và vật liệu: Ưu tiên kiềng đạt AWWA C110/C111, vật liệu gang có độ bền phù hợp và được phủ bảo vệ chống gỉ.
• Bảo quản đúng cách: Đặt kiềng tại nơi khô ráo, tránh ẩm và nước để hạn chế gỉ trước khi đưa vào lắp đặt.
• Giữ bề mặt sạch: Đảm bảo mặt côn và tai bu lông không bám đất cát, không bị móp méo hoặc biến dạng.
• Kiểm tra trước khi sử dụng: Không sử dụng kiềng bị nứt hoặc gỉ sét nghiêm trọng, đặc biệt với các tuyến ống chôn ngầm khó tiếp cận sau khi hoàn thiện.
• Chuẩn bị vật tư dự phòng: Dự trữ kiềng theo những cỡ ống thường sử dụng giúp chủ động khi sửa chữa, rút ngắn thời gian ngừng cấp nước.

So sánh mối nối cơ khí (dùng kiềng) và mối nối bích

Trên tuyến ống gang, mối nối cơ khí (MJ) và mối nối mặt bích đều là các kiểu kết nối có thể tháo lắp, nhưng khác nhau về cấu tạo và phạm vi sử dụng. Mối nối cơ khí sử dụng kiềng ép gioăng quanh ống, trong khi mối nối mặt bích dùng bu lông ép hai mặt bích cùng gioăng mặt bích để tạo độ kín. Việc lựa chọn kiểu nối cần căn cứ vào vị trí lắp đặt, yêu cầu linh hoạt và điều kiện thi công của từng tuyến ống.

Sản phẩm liên quan

• Kiềng (MJ) mối nối cơ khí
• Bu lông chữ T lắp đầu F
• Gioăng cao su mặt bích
• Xem thêm phụ kiện gang cầu T-Blue

Liên hệ & báo giá kiềng gang tại T-Blue

T-Blue cung cấp kiềng gang theo tiêu chuẩn AWWA cho mối nối cơ khí đường ống gang, đồng bộ cùng bu lông chữ T và gioăng cao su. Để được tư vấn chọn đúng cỡ kiềng theo đường kính ống và nhận báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi cung cấp trọn bộ phụ kiện mối nối cơ khí giúp thi công nhanh và đảm bảo độ kín cho tuyến ống.
