Van 1 chiều lá lật BLUCAST

Van một chiều lá lật BLUCAST kiểu đĩa đôi (dual-plate) là van một chiều thân kẹp (wafer) dùng hai cánh bán nguyệt (đĩa đôi) gắn trên một trục giữa, có lò xo trợ lực. Khi dòng chảy thuận, áp lực đẩy hai cánh mở ra cho nước qua; khi dòng dừng hoặc có xu hướng đảo chiều, lò xo và áp lực ngược đóng nhanh hai cánh lại, ngăn dòng ngược. Với thân mỏng kẹp giữa hai mặt bích, đây là giải pháp van một chiều gọn nhẹ, đóng nhanh, giảm búa nước.

Van một chiều lá lật BLUECAST

Khác với van một chiều lá lật đơn (single swing) có một cánh lớn gắn bản lề trên đỉnh và thân bích cồng kềnh, van đĩa đôi có hai cánh nhỏ đối xứng và thân wafer mỏng, nhẹ hơn nhiều. Cơ cấu lò xo giúp cánh đóng nhanh trước khi dòng đảo chiều mạnh, giảm đáng kể hiện tượng búa nước khi bơm dừng – ưu điểm quan trọng của kiểu đĩa đôi.

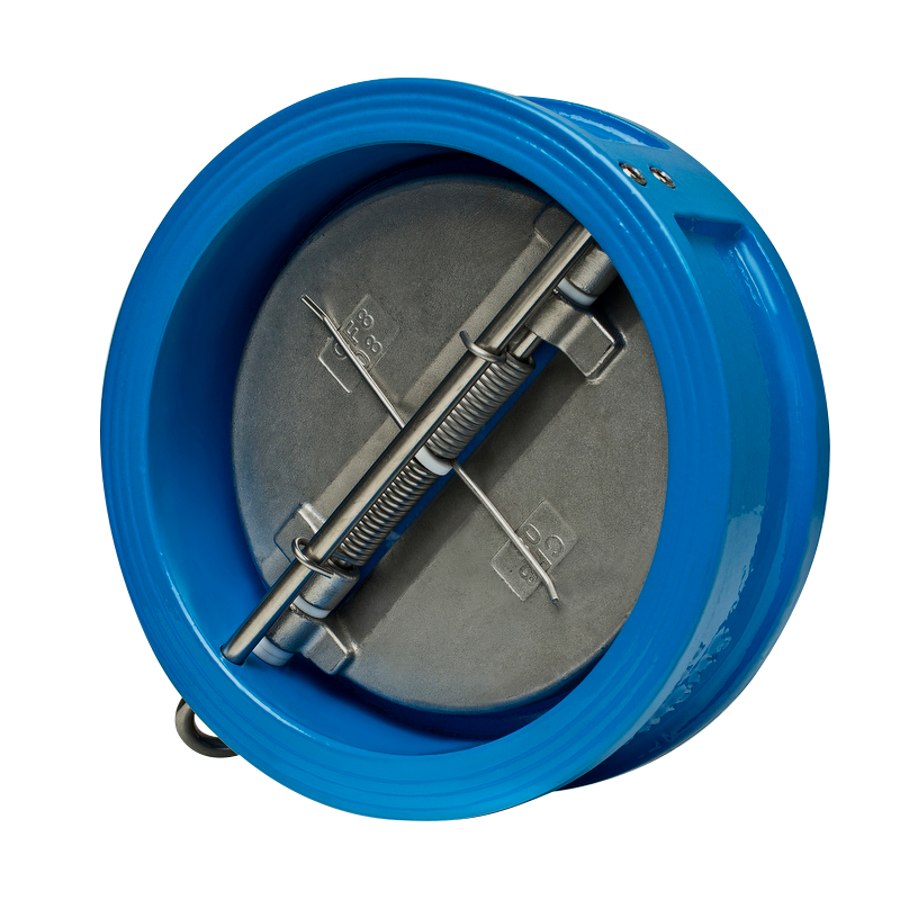

Van một chiều đĩa đôi BLUCAST có thân gang cầu phủ epoxy, hai cánh inox, lò xo inox, kết nối kẹp giữa hai mặt bích, phù hợp cho hệ cấp nước, PCCC và công nghiệp nơi cần van một chiều gọn nhẹ và chống búa nước.

Nguyên lý van một chiều đĩa đôi

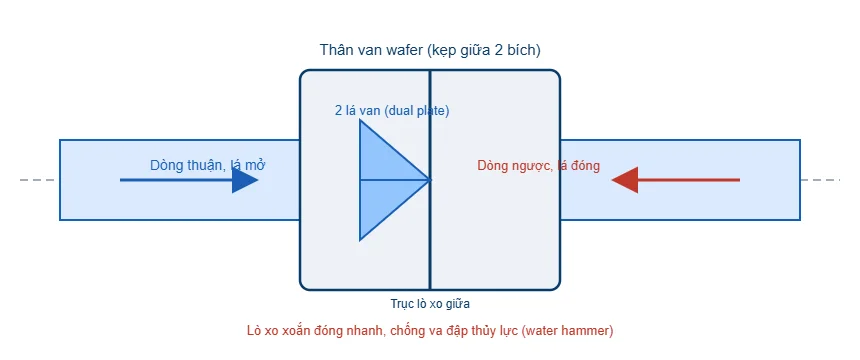

Van đĩa đôi có hai cánh hình bán nguyệt gắn bản lề trên một trục thẳng đứng ở giữa thân van, kèm lò xo xoắn. Khi dòng chảy thuận với áp lực đủ lớn, hai cánh xoay quanh trục giữa mở ra hai bên như hai cánh cửa, cho nước qua. Khi dòng chảy dừng hoặc giảm dưới ngưỡng, lực lò xo (cùng áp lực ngược nếu có) đóng nhanh hai cánh về vị trí kín, tì vào bệ van chặn dòng ngược.

Điểm mấu chốt là lò xo giúp cánh đóng nhanh trước khi dòng thực sự đảo chiều với vận tốc lớn. Trong khi van lá lật đơn (không lò xo) chỉ đóng khi dòng đã bắt đầu chảy ngược (gây sập cánh và búa nước), van đĩa đôi lò xo đóng chủ động ngay khi dòng thuận giảm, nên giảm mạnh xung áp búa nước — ưu điểm lớn cho hệ có bơm.

Hai cánh nhỏ nhẹ và hành trình ngắn cũng cho đáp ứng đóng/mở nhanh và ít va đập. Thiết kế wafer mỏng giữ toàn bộ cơ cấu gọn trong một thân ngắn kẹp giữa hai mặt bích, giảm trọng lượng và không gian so với van lá lật đơn thân bích.

Thông số kỹ thuật van một chiều đĩa đôi BLUCAST

Bảng dưới đây tổng hợp thông số kỹ thuật của van một chiều đĩa đôi BLUCAST. Đường kính, cấp áp lực và vật liệu được chọn theo môi chất và điều kiện hệ thống.

Khi lựa chọn, cần xác định đường kính, cấp áp lực, môi chất (chọn vật liệu gioăng), và yêu cầu chống búa nước để chọn cấu hình phù hợp.

So sánh van đĩa đôi và van lá lật đơn

Hai kiểu van một chiều phổ biến có đặc điểm khác nhau:

• Van lá lật đơn (single swing) có một cánh lớn gắn bản lề trên đỉnh, thân bích, đường thông thoáng tổn thất áp thấp khi mở; nhưng nặng, cồng kềnh và dễ gây búa nước khi đóng ở dòng vận tốc cao (cánh lớn sập mạnh).
• Van đĩa đôi (dual-plate) có hai cánh nhỏ lò xo, thân wafer mỏng nhẹ, đóng nhanh giảm búa nước; đổi lại trục và cánh nằm trong dòng gây tổn thất áp nhỉnh hơn một chút.

Nguyên tắc chọn: nơi cần tổn thất áp tối thiểu và đường kính lớn, ưu tiên van lá lật đơn; nơi cần gọn nhẹ, chống búa nước và tiết kiệm không gian, chọn van đĩa đôi. Với các hệ có bơm dễ gây búa nước hoặc lắp trong không gian hạn chế, van đĩa đôi thường là lựa chọn tốt hơn.

T-Blue cung cấp cả van một chiều lá lật đơn (thân bích) và van đĩa đôi (kẹp wafer), tư vấn chọn kiểu phù hợp theo yêu cầu chống búa nước, không gian và tổn thất áp của từng vị trí.

Vật liệu và độ bền của van

Thân van gang cầu EN-GJS-500-7 phủ epoxy chống ăn mòn, chịu lực kẹp bu-lông và áp lực tốt. Hai cánh làm bằng inox SS304/316 chống ăn mòn và chịu va đập khi đóng mở; lò xo inox đảm bảo lực đóng ổn định lâu dài và chống ăn mòn. Gioăng làm kín EPDM (nước) hoặc NBR (dầu) cho độ kín cao khi cánh đóng.

Vật liệu inox cho cánh và lò xo là quan trọng vì đây là các bộ phận chuyển động chịu ứng suất và tiếp xúc chất lỏng liên tục; inox đảm bảo độ bền và độ tin cậy qua nhiều chu kỳ đóng/mở. Trục giữa cũng bằng inox chống ăn mòn.

Với vật liệu chất lượng và thiết kế gọn, van đĩa đôi BLUCAST cho độ bền cao và vận hành tin cậy trong nhiều ứng dụng, với bảo trì tối thiểu.

Ứng dụng và lắp đặt van một chiều lá lật

Van một chiều đĩa đôi BLUCAST được dùng phổ biến sau bơm (đường đẩy) để ngăn dòng ngược khi bơm dừng và giảm búa nước, trong hệ cấp nước, PCCC, HVAC và công nghiệp. Thân wafer gọn nhẹ phù hợp lắp ở không gian hạn chế và các cụm thiết bị. Nó cũng dùng ở các điểm cần ngăn dòng ngược mà ưu tiên gọn nhẹ.

Van kẹp giữa hai mặt bích bằng bu-lông xuyên; khi lắp cần căn chỉnh đồng tâm và lắp đúng chiều dòng chảy (theo mũi tên trên thân). Van đĩa đôi lắp được ở nhiều hướng (ngang, đứng dòng lên) nhờ cơ cấu lò xo – linh hoạt hơn van lá lật đơn vốn phụ thuộc trọng lực. Đảm bảo đủ không gian cho cánh mở trong lòng ống hai phía.

Sau lắp, thử áp và kiểm tra đóng kín (không rò dòng ngược). Bảo trì gồm kiểm tra cánh, lò xo, gioăng và trục. T-Blue hỗ trợ chọn cỡ và kiểu van, lắp đặt và bảo trì.

Cơ chế chống búa nước của van đĩa đôi

Búa nước (water hammer) là xung áp suất nguy hiểm sinh ra khi dòng chảy bị chặn đột ngột – điển hình khi van một chiều đóng sập lúc dòng đã đảo chiều với vận tốc lớn. Với van lá lật đơn không lò xo, cánh chỉ đóng nhờ trọng lực và áp lực ngược, nên đóng muộn – khi dòng đã chảy ngược đáng kể; lúc cánh sập lại tạo xung áp mạnh.

Van đĩa đôi khắc phục bằng lò xo trợ lực: lò xo bắt đầu đóng cánh ngay khi dòng thuận giảm dưới ngưỡng, trước khi dòng thực sự đảo chiều mạnh. Nhờ đóng chủ động và sớm, vận tốc dòng ngược lúc cánh đóng kín rất nhỏ, nên xung áp búa nước giảm đáng kể. Hai cánh nhỏ nhẹ cũng có quán tính thấp, đóng nhanh và êm hơn một cánh lớn.

Đây là lý do van đĩa đôi (và các van một chiều đóng nhanh khác) được ưa dùng ở các hệ có bơm, đường ống dài hoặc cột áp cao – nơi nguy cơ búa nước lớn. Tuy nhiên, với các hệ đặc biệt nhạy cảm, vẫn cần đánh giá quá độ thủy lực tổng thể và kết hợp các biện pháp giảm chấn khác nếu cần. T-Blue tư vấn giải pháp chống búa nước phù hợp cho từng hệ thống.

Lắp đặt đa hướng nhờ lò xo

Một ưu điểm thực tế của van đĩa đôi so với van lá lật đơn là khả năng lắp ở nhiều hướng. Van lá lật đơn phụ thuộc trọng lực để đóng cánh, nên chủ yếu lắp trên tuyến ngang (hoặc đứng dòng lên) với hướng xác định. Van đĩa đôi có lò xo đóng cánh chủ động, không phụ thuộc trọng lực, nên lắp được trên tuyến ngang, tuyến đứng dòng lên, và linh hoạt hơn về hướng.

Điều này mở rộng khả năng ứng dụng và đơn giản hóa thiết kế tuyến – kỹ sư có thể đặt van một chiều ở vị trí thuận tiện mà không bị ràng buộc chặt về hướng như van lá lật đơn. Tuy nhiên vẫn cần lắp đúng chiều dòng chảy (theo mũi tên trên thân) để van hoạt động đúng. Với tuyến đứng, cần xác nhận van phù hợp chiều dòng (lên hay xuống) theo thông số nhà sản xuất.

Khả năng lắp đa hướng cùng thân wafer gọn nhẹ khiến van đĩa đôi đặc biệt tiện dụng trong các cụm thiết bị phức tạp và không gian hạn chế. T-Blue tư vấn vị trí và hướng lắp phù hợp cho từng ứng dụng.

Bảo trì và tuổi thọ của van

Van đĩa đôi có các bộ phận chuyển động (hai cánh, lò xo, trục) nên cần kiểm tra định kỳ tình trạng lò xo (đảm bảo còn lực đóng), cánh và gioăng (đảm bảo đóng kín), và trục. Cặn bẩn kẹt giữa cánh và bệ van có thể gây rò khi đóng – nếu môi chất nhiều cặn, nên lắp sau lọc. Lò xo yếu theo thời gian có thể cần thay để duy trì khả năng đóng nhanh.

Với vật liệu inox cho cánh, lò xo và trục, van có độ bền cao qua nhiều chu kỳ đóng/mở. Bảo trì đúng cách đảm bảo van duy trì khả năng chống dòng ngược và chống búa nước lâu dài. T-Blue cung cấp phụ tùng và hỗ trợ bảo trì để van vận hành tin cậy trong suốt vòng đời.

Ưu điểm gọn nhẹ của van lá lật một chiều trong thi công

Thân wafer mỏng của van đĩa đôi mang lại lợi ích thực tế về không gian và trọng lượng lắp đặt. So với van lá lật đơn thân bích (dài, nặng), van đĩa đôi nhẹ hơn nhiều và chiếm ít chiều dài lắp trên tuyến, giúp bố trí dễ dàng trong các cụm thiết bị chật hẹp như phòng bơm, hầm kỹ thuật. Trọng lượng nhẹ cũng giảm tải lên đường ống và giá đỡ, đơn giản hóa việc lắp đặt và giảm yêu cầu kết cấu đỡ.

Với các dự án cần lắp nhiều van một chiều hoặc cải tạo trong không gian hạn chế, ưu điểm gọn nhẹ này giúp giảm chi phí và thời gian thi công. T-Blue tư vấn giải pháp van một chiều phù hợp với không gian và yêu cầu kỹ thuật của từng công trình, cung cấp đồng bộ van và phụ kiện.
