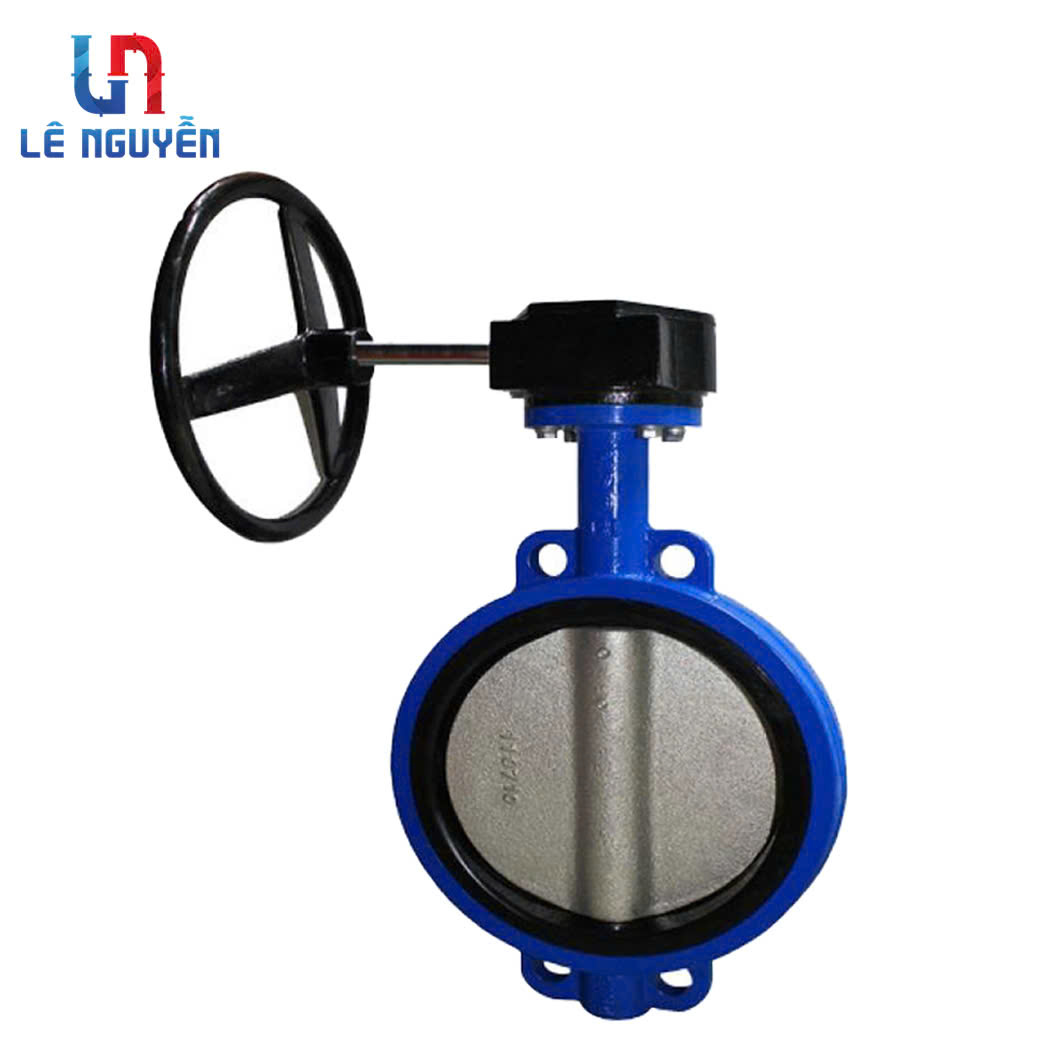

Van bướm tay quay không mặt bích

Van bướm tay quay không mặt bích T-Blue là dòng van kiểu wafer, sử dụng hộp số và vô lăng để đóng mở đĩa van nhẹ nhàng, chính xác. Thiết kế gọn nhẹ, lắp kẹp giữa hai mặt bích, phù hợp cho hệ thống cấp thoát nước, trạm bơm, HVAC, PCCC và đường ống công nghiệp cỡ vừa, lớn. Van có nhiều lựa chọn vật liệu và kích thước, đáp ứng nhu cầu cô lập hoặc điều tiết dòng chảy hiệu quả.

Van bướm tay quay không mặt bích là gì?

Van bướm tay quay không mặt bích (kiểu wafer) là loại van bướm được lắp kẹp giữa hai mặt bích của đường ống bằng hệ thống bu lông xuyên, thay vì sử dụng mặt bích riêng trên thân van. Cơ cấu tay quay gồm hộp số và vô lăng giúp người vận hành đóng mở đĩa van nhẹ nhàng, chính xác, đặc biệt phù hợp với các van có đường kính lớn. Đĩa van xoay quanh trục để điều tiết dòng chảy: khi đĩa song song với dòng chảy, van mở; khi xoay vuông góc, van đóng.

Nhờ thiết kế van bướm wafer tay quay không có mặt bích tích hợp, sản phẩm có kết cấu gọn, trọng lượng nhẹ và tiết kiệm không gian lắp đặt. Kiểu kết nối kẹp giữa hai mặt bích giúp giảm chi phí vật tư và phù hợp với nhiều hệ thống đường ống cỡ vừa và lớn. Với cơ cấu hộp số – vô lăng dễ thao tác, van bướm tay quay không mặt bích là lựa chọn phổ biến cho hệ thống cấp nước, xử lý nước và các tuyến ống công nghiệp.

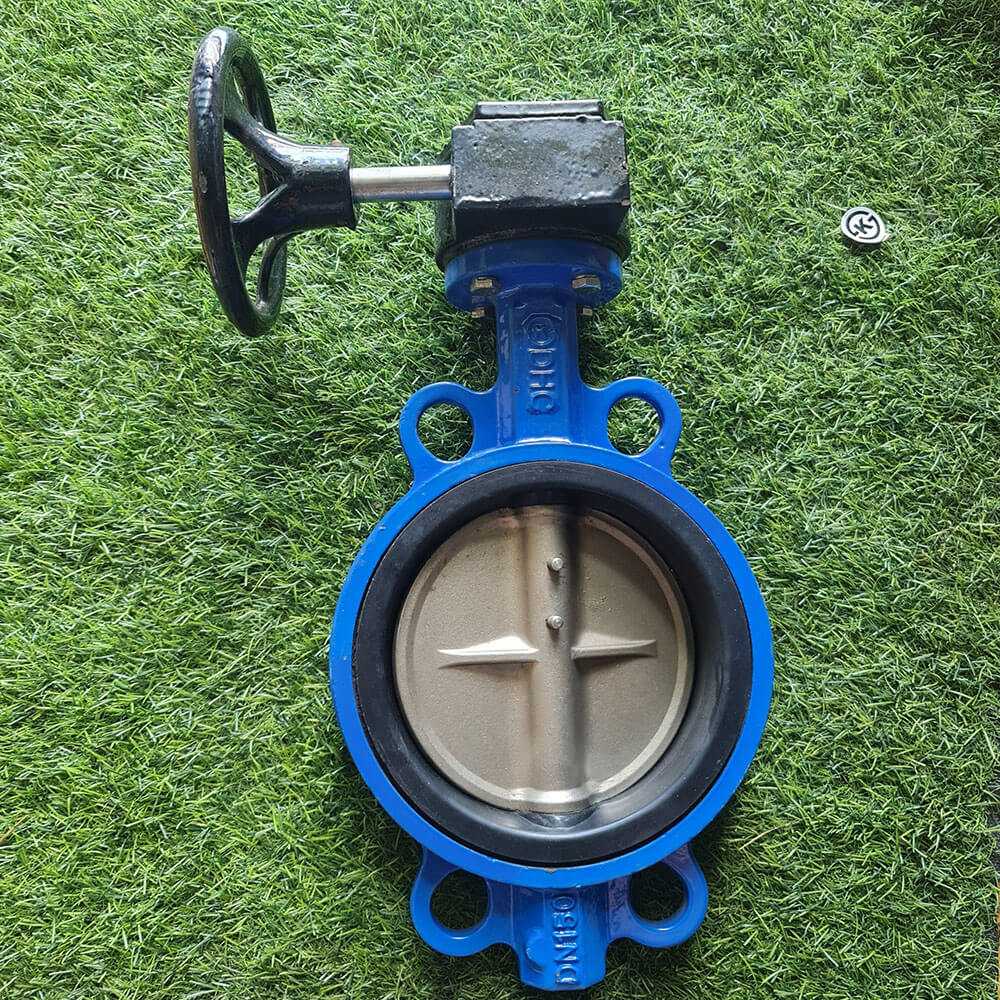

Cấu tạo và vật liệu

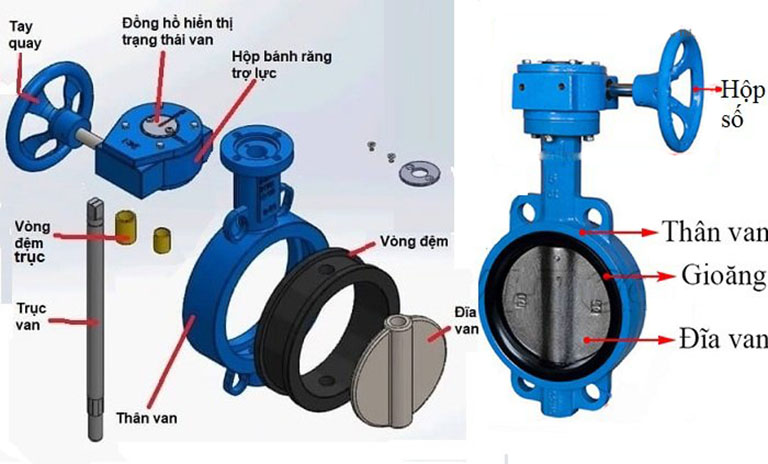

Van bướm tay quay không mặt bích có cấu tạo gồm thân van dạng wafer, đĩa van xoay, trục van, vòng làm kín (seat) đàn hồi và hộp số điều khiển bằng vô lăng. Thân van thường được chế tạo từ gang phủ epoxy giúp tăng khả năng chống ăn mòn, trong khi đĩa van có thể sử dụng gang hoặc inox tùy từng model và yêu cầu hệ thống. Seat thường làm bằng cao su EPDM hoặc NBR, đảm bảo độ kín giữa đĩa và thân van khi đóng.

Hộp số tay quay giúp giảm lực vận hành, hỗ trợ đóng mở nhẹ nhàng và giữ đĩa van ổn định tại vị trí mong muốn, đặc biệt với van bướm tay quay cỡ lớn. Do thân van không tích hợp mặt bích, thiết kế wafer có trọng lượng nhẹ, chiều dày nhỏ và dễ lắp đặt giữa hai mặt bích của đường ống. Kết cấu này giúp van bướm wafer tay quay tiết kiệm không gian, thuận tiện bảo trì và phù hợp với các hệ thống đường ống có vị trí lắp đặt hạn chế.

Thông số kỹ thuật

Van bướm tay quay không mặt bích có kích thước DN50–DN600, áp suất làm việc PN16, kết nối kiểu kẹp wafer hoặc lắp bích. Van sử dụng vật liệu gang, inox 201, inox 304 hoặc nhựa, phù hợp với nước, dầu khí, hóa chất và nhiều môi chất khác. Quý khách liên hệ T-Blue để nhận catalogue, CO/CQ và thông số chi tiết theo từng model.

Nguyên lý hoạt động và ưu điểm

Van bướm tay quay không mặt bích hoạt động bằng cách quay vô lăng để truyền lực qua hộp số, làm trục xoay đĩa van. Khi đĩa song song với dòng chảy, van mở; khi đĩa vuông góc, van đóng và ép vào seat để tạo độ kín. Cơ cấu hộp số giúp giảm lực vận hành, đóng mở chính xác và phù hợp với các dòng van bướm wafer tay quay cỡ lớn.

Ưu điểm của van bướm tay quay không mặt bích là thiết kế gọn nhẹ, dễ lắp giữa hai mặt bích và có chi phí hợp lý. Hộp số giúp van vận hành êm, đồng thời có thể giữ đĩa ở vị trí mở một phần để điều tiết lưu lượng. Đây là lựa chọn phù hợp cho các hệ thống đường ống cần đóng mở linh hoạt và kiểm soát dòng chảy hiệu quả.

Ứng dụng

Nhờ thiết kế wafer gọn nhẹ, cơ cấu tay quay dễ vận hành và khả năng đóng mở linh hoạt, van bướm tay quay không mặt bích được ứng dụng trong nhiều hệ thống đường ống khác nhau:

• Hệ thống cấp thoát nước: Dùng để đóng, cô lập hoặc điều tiết dòng chảy trên các tuyến ống nước.
• Trạm bơm: Lắp trên đường ống hút, xả hoặc các vị trí cần kiểm soát dòng chảy, đặc biệt với van cỡ vừa và lớn.
• Nhà máy và hệ thống công nghiệp: Phù hợp với các tuyến ống cần thao tác đóng mở nhẹ nhàng nhờ cơ cấu hộp số tay quay.
• Hệ thống HVAC: Sử dụng để kiểm soát dòng nước trong hệ thống điều hòa không khí và thông gió.
• Hệ thống PCCC: Lắp đặt trên đường ống chữa cháy để cô lập và kiểm soát dòng nước khi cần thiết.
• Đường ống cỡ vừa và lớn: Van bướm có thiết kế wafer gọn nhẹ, dễ lắp giữa hai mặt bích và phù hợp với nhiều không gian lắp đặt.
• Vị trí cần điều tiết dòng: Hộp số giúp thao tác chính xác, cho phép giữ đĩa van ở vị trí mở phù hợp để điều tiết lưu lượng.

Hướng dẫn lắp đặt van bướm tay quay không mặt bích

Van wafer cần lắp đúng cách giữa hai mặt bích để đảm bảo kín và đĩa xoay tự do.

• Vệ sinh và căn tâm: Loại bỏ ba via, xỉ hàn, dị vật trên bề mặt hai mặt bích để không làm hỏng seat làm kín. Đưa van vào giữa hai mặt bích, căn tâm để đĩa van không chạm thành ống hay mặt bích khi xoay.
• Giữ đĩa gần đóng khi lắp: Giữ đĩa van ở vị trí gần đóng (hé nhẹ) trong lúc lắp để tránh va chạm làm hỏng mép đĩa và seat. Luồn bu lông xuyên qua hai mặt bích và thân van, lắp đai ốc bằng tay trước.
• Siết hình sao và chạy thử: Siết bu lông theo trình tự hình sao (đối xứng, xen kẽ) để lực ép phân bố đều. Sau khi siết đủ, quay vô lăng mở van hoàn toàn để kiểm tra đĩa xoay tự do, không vướng, rồi thử áp xác nhận kín.

Lỗi thường gặp và cách khắc phục

Trong quá trình sử dụng, van bướm tay quay không mặt bích có thể gặp một số lỗi liên quan đến lắp đặt, độ kín và cơ cấu vận hành. Các sự cố thường gặp và cách khắc phục gồm:

• Rò rỉ quanh thân van: Thường do căn tâm giữa van và đường ống chưa chuẩn hoặc bu lông siết không đều. Khắc phục bằng cách nới bu lông, căn chỉnh lại vị trí van và siết theo thứ tự đối xứng hình sao.
• Đĩa van xoay bị vướng, kẹt: Nguyên nhân có thể do lắp van lệch khiến đĩa chạm vào thành ống khi đóng mở. Cần kiểm tra vị trí lắp đặt, căn chỉnh lại tâm van và đảm bảo đĩa xoay tự do.
• Van đóng không kín: Seat có thể bị mòn, hư hỏng hoặc bám cặn làm ảnh hưởng đến khả năng làm kín. Cần vệ sinh seat và bề mặt đĩa; thay seat nếu đã mòn hoặc không còn đảm bảo độ kín.
• Vận hành van nặng: Hộp số thiếu hoặc khô mỡ có thể khiến thao tác tay quay khó khăn. Nên kiểm tra, bảo dưỡng và tra mỡ định kỳ cho hộp số để van bướm vận hành nhẹ nhàng, ổn định.

Câu hỏi thường gặp (FAQ)

“Không mặt bích” (wafer) nghĩa là gì?

Van không có mặt bích liền thân mà được kẹp giữa hai mặt bích đường ống bằng bu lông xuyên, giúp van gọn nhẹ, tiết kiệm không gian.

Van tay quay khác tay gạt thế nào?

Tay quay dùng hộp số + vô lăng, vận hành nhẹ và điều tiết chính xác, hợp van cỡ lớn; tay gạt đóng mở nhanh, hợp van nhỏ. Xem thêm van bướm tay gạt ở mục sản phẩm liên quan.

Van có điều tiết lưu lượng được không?

Có. Nhờ hộp số, van có thể giữ ở vị trí mở một phần để điều tiết dòng chảy.

Sản phẩm liên quan

• Van bướm tay gạt đóng mở nhanh
• Van bướm tay quay mặt bích
• Van bướm lệch tâm kép
• Xem thêm van công nghiệp T-Blue

Liên hệ & báo giá van bướm tay quay không mặt bích tại T-Blue

T-Blue cung cấp van bướm tay quay không mặt bích (wafer) thân gang phủ epoxy cho hệ thống cấp thoát nước, trạm bơm, HVAC và công nghiệp. Để được tư vấn chọn đúng DN, tiêu chuẩn bích, cấp áp lực và vật liệu làm kín cùng báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi cung cấp đầy đủ các dòng van bướm tay gạt, tay quay, mặt bích và lệch tâm kép để phù hợp mọi nhu cầu.
