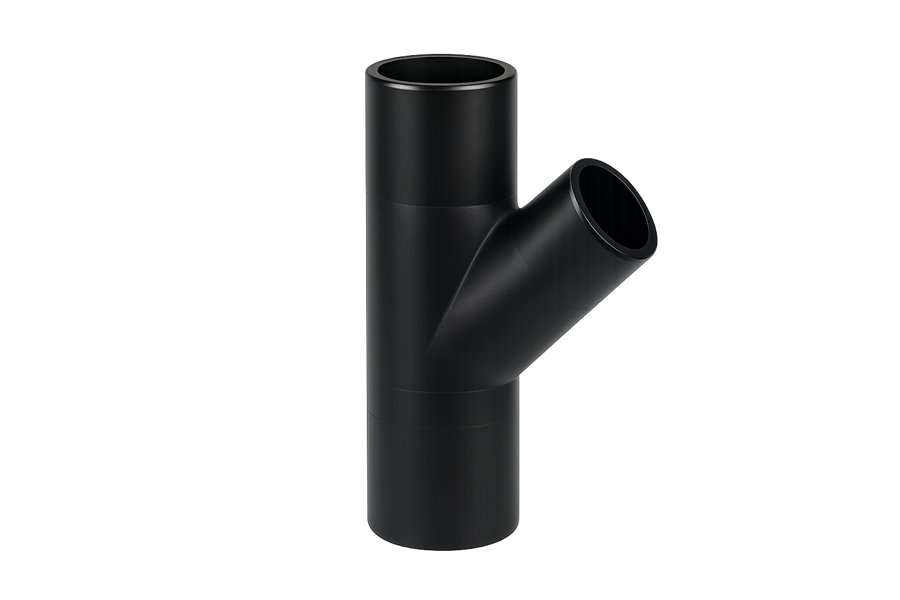

Y hàn giảm HDPE

Y hàn giảm HDPE là phụ kiện dùng để phân nhánh đường ống HDPE theo góc 45°, với đường kính nhánh rẽ nhỏ hơn tuyến chính và kết nối bằng phương pháp hàn đối đầu. Sản phẩm được sản xuất từ nhựa PE100, phù hợp tiêu chuẩn ISO 4427, cho mối nối liền khối, kín và có độ bền cao. Nhờ góc rẽ 45°, Y hàn giảm úp dòng chảy êm hơn, hạn chế xoáy và lắng cặn, phù hợp cho hệ thống cấp thoát nước, tưới tiêu và hạ tầng.

Y hàn giảm HDPE là gì?

Y hàn giảm HDPE (còn gọi là chạc ba xiên thu, reducing wye) là phụ kiện rẽ nhánh dạng chữ Y dùng cho ống nhựa HDPE, trong đó nhánh rẽ nghiêng một góc 45° so với trục ống chính và có đường kính nhỏ hơn tuyến chính. Cả ba đầu để trơn dạng đầu hàn, nối với ống bằng phương pháp hàn đối đầu (butt fusion) tạo mối nối liền khối. Đặc trưng của kiểu Y so với tê là nhánh rẽ xiên thay vì vuông góc, giúp dòng chảy nhập vào tuyến chính êm hơn, ít rối và ít tổn thất áp hơn.

Sản phẩm chế tạo từ nhựa PE100 (hoặc PE80) theo tiêu chuẩn ISO 4427. Chữ “giảm” cho biết nhánh rẽ thu nhỏ, phù hợp khi nhánh phụ cần lưu lượng ít hơn tuyến chính. Nhờ góc 45° và mối hàn liền khối, Y hàn giảm là lựa chọn tối ưu cho các điểm gom/tách dòng cần giảm xoáy, ví dụ tuyến nước thải, nước thô hoặc điểm nhập nhánh vào ống dẫn chính. Trong họ phụ kiện HDPE hàn, Y hàn giảm đứng cạnh Y hàn HDPE đều (ba nhánh cùng đường kính) và tê thu hàn HDPE (rẽ vuông góc, thu nhánh). Việc chọn Y 45° hay tê 90° phụ thuộc yêu cầu về độ êm dòng chảy và không gian lắp đặt.

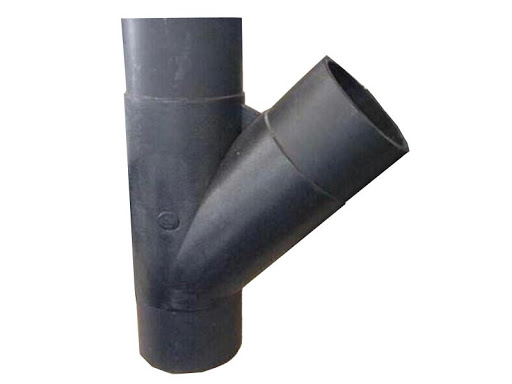

Cấu tạo và vật liệu Y hàn giảm HDPE

Y hàn giảm HDPE được đúc nguyên khối từ nhựa PE100 nguyên sinh, đồng nhất với vật liệu ống HDPE để tạo mối hàn đối đầu có độ bền cao. Ba đầu hàn được gia công phẳng và vuông góc với trục từng nhánh, giúp bề mặt tiếp xúc khít với tấm gia nhiệt trong quá trình hàn. PE100 có MRS 10 MPa, cao hơn PE80 với MRS 8 MPa, phù hợp cho các hệ thống đường ống yêu cầu độ bền dài hạn.

• Chống ăn mòn: Vật liệu HDPE có khả năng chống ăn mòn hóa học và điện hóa, phù hợp với nhiều môi trường đường ống.
• Trọng lượng nhẹ: Khối lượng thấp giúp thuận tiện cho vận chuyển, tập kết và thi công phụ kiện.
• Độ dẻo dai cao: Y hàn giảm có khả năng chịu va đập và thích ứng tốt với tình trạng lún, chuyển dịch của nền đất.
• Tuổi thọ thiết kế cao: PE100 có tuổi thọ thiết kế có thể tới 50 năm khi được lựa chọn và sử dụng đúng điều kiện.
• Lòng ống nhẵn: Bề mặt trong trơn giúp giảm tổn thất áp suất và hạn chế bám cặn, đặc biệt hữu ích với các nhánh Y dẫn nước thải.
• Mối nối liền khối: Phương pháp hàn nhiệt tạo liên kết trực tiếp giữa phụ kiện và ống, không sử dụng gioăng hoặc ren, giúp loại bỏ nguy cơ rò rỉ tại điểm nối.

Thông số kỹ thuật Y hàn giảm HDPE

Áp lực làm việc phụ thuộc cấp nhựa (PE80/PE100) và tỷ số SDR. Bảng dưới tra cứu nhanh quan hệ SDR – áp lực danh định PN theo ISO 4427; phụ kiện phải cùng cấp áp với ống.

Khi chọn Y hàn giảm, cần lấy đúng cặp đường kính và cùng SDR/PN với ống. Nếu nhánh rẽ khác SDR với tuyến chính, phải kiểm tra khả năng hàn đối đầu do chênh lệch bề dày thành. Các tổ hợp đường kính phổ biến của Y hàn giảm (nhánh chính – nhánh rẽ giảm, góc 45°):

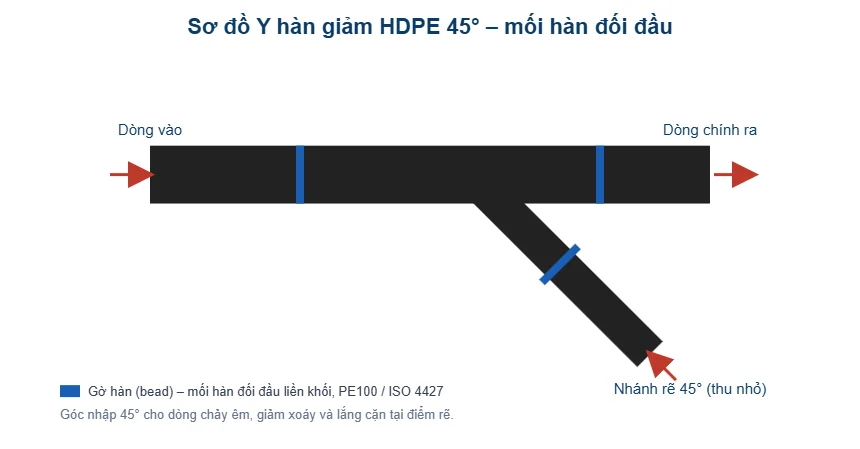

Nguyên lý dòng chảy và ưu điểm góc 45°

Y hàn giảm HDPE có ưu điểm nổi bật nhờ nhánh rẽ 45°, giúp dòng chảy từ nhánh nhập vào tuyến chính theo hướng gần song song, từ đó giảm va đập và xoáy cục bộ so với nhánh rẽ vuông góc. Thiết kế này góp phần giảm tổn thất áp suất và hạn chế lắng cặn tại vị trí phân nhánh, đặc biệt phù hợp với hệ thống nước thải, nước thô và bùn loãng. Trong tuyến cấp nước áp lực, góc 45° cũng giúp hạn chế tổn thất năng lượng tại các điểm gom hoặc tách nhánh.

Kết hợp với mối hàn đối đầu liền khối, Y hàn giảm HDPE tạo kết nối kín, chắc chắn và có khả năng chịu áp lực nội cùng lực kéo dọc trục tốt. Đặc điểm này giúp phụ kiện phù hợp với các tuyến ống chôn ngầm, nơi yêu cầu mối nối ổn định và ít phải bảo trì trong thời gian dài. Nhờ đó, Y hàn giảm là lựa chọn hiệu quả cho các công trình cấp nước, thoát nước và hạ tầng sử dụng ống HDPE.

Ứng dụng của Y hàn giảm HDPE

Y hàn giảm HDPE được sử dụng tại các vị trí gom hoặc tách nhánh trong hệ thống đường ống, đặc biệt khi yêu cầu dòng chảy êm và hạn chế lắng cặn, tắc nghẽn. Nhờ thiết kế nhánh giảm và góc chuyển hướng phù hợp, sản phẩm giúp kết nối tuyến chính với nhánh có lưu lượng hoặc đường kính nhỏ hơn. Các ứng dụng phổ biến của Y hàn giảm gồm:

• Hệ thống thoát nước và nước thải: Dùng tại các điểm gom, tách nhánh, hỗ trợ dòng chảy êm và hạn chế lắng cặn, tắc nghẽn.
• Hệ thống dẫn nước thô: Phù hợp cho các tuyến cần phân nhánh và yêu cầu mối nối hàn kín, bền.
• Mạng cấp nước sạch: Sử dụng để trích nhánh phụ có lưu lượng nhỏ từ tuyến ống chính, góp phần hạn chế tổn thất áp suất.
• Hệ thống tưới tiêu: Kết nối tuyến chính với các nhánh tưới có đường kính hoặc lưu lượng nhỏ hơn.
• Đường ống công nghiệp: Ứng dụng cho các tuyến dẫn chất lỏng tương thích với vật liệu HDPE.
• Công trình hạ tầng chôn ngầm: Với ưu điểm chống ăn mòn, trọng lượng nhẹ và độ bền cao, Y hàn giảm phù hợp với các dự án yêu cầu thời gian sử dụng lâu dài.

Hướng dẫn hàn Y giảm HDPE bằng máy hàn đối đầu

Để hàn Y giảm HDPE bằng máy hàn đối đầu đạt độ kín, độ bền và hình dạng mối nối theo yêu cầu, cần thực hiện đúng trình tự từ kẹp phôi, bào phẳng đến gia nhiệt, ép nối và làm nguội. Các bước thi công cụ thể như sau:

• Bước 1: Kẹp phôi đồng tâm: Kẹp đầu Y và đầu ống lên máy hàn đối đầu, căn đồng tâm từng nhánh. Với đường kính từ 90mm trở lên, hàn đối đầu là phương pháp tiêu chuẩn; nhỏ hơn nên dùng hàn điện trở (electrofusion).
• Bước 2: Bào phẳng mặt hàn: Bào đồng thời hai mặt tiếp xúc cho tới khi phoi ra đều, liên tục. Kiểm tra khe hở khi đóng hai mặt, phải phẳng, khít, đồng tâm; lau sạch phoi, không chạm tay lên bề mặt đã bào.
• Bước 3: Gia nhiệt: Đưa tấm gia nhiệt 200-220°C vào giữa, ép tạo gờ nhựa ban đầu rồi giảm áp giữ nhiệt đủ thời gian theo bề dày thành. Thông số lấy theo bảng của máy/nhà sản xuất ống.
• Bước 4: Ép nối và làm nguội: Rút nhanh tấm gia nhiệt, ép hai mặt tới áp lực hàn quy định và giữ áp suốt thời gian nguội. Mối hàn đạt chuẩn có gờ đều, đối xứng quanh chu vi, không tháo kẹp khi mối chưa nguội hoàn toàn.

Lỗi thường gặp và cách khắc phục

Để y hàn giảm HDPE đạt độ kín và độ bền theo yêu cầu, cần kiểm soát chặt chẽ từ quá trình căn chỉnh, gia nhiệt đến điều kiện dòng chảy sau khi lắp đặt. Một số lỗi thường gặp có thể làm giảm chất lượng mối hàn hoặc ảnh hưởng đến khả năng thoát dòng, cần được nhận biết và xử lý kịp thời như sau:

• Gờ hàn lệch, không đều: Do kẹp lệch tâm hoặc bào chưa phẳng. Kẹp lại đồng tâm, bào đều hai mặt; mối lệch phải cắt bỏ hàn lại.
• Mối hàn giòn: Do sai nhiệt độ, thiếu thời gian gia nhiệt/làm nguội, hoặc bề mặt bẩn/ẩm. Kiểm soát nhiệt 200-220°C, tuân thủ thời gian theo bề dày, giữ bề mặt sạch khô.
• Lắng cặn tại nhánh rẽ: Dù góc 45° đã hạn chế lắng, nếu vận tốc dòng quá thấp vẫn có thể tích cặn. Cần thiết kế vận tốc dòng hợp lý và bố trí điểm thông tắc khi dùng cho nước thải.

So sánh Y hàn giảm với tê thu và Y đều

Để lựa chọn đúng phụ kiện phân nhánh HDPE, có thể so sánh Y hàn giảm, tê thu hàn và Y hàn đều theo góc rẽ, đường kính nhánh, đặc điểm dòng chảy và không gian lắp đặt. Bảng dưới đây giúp dễ dàng xác định loại phụ kiện phù hợp với từng nhu cầu sử dụng:

Kiểm tra chất lượng và nghiệm thu mối hàn Y

Khi thiết kế và bố trí Y hàn giảm HDPE, cần cân nhắc đồng thời hướng dòng chảy, vận tốc dòng và khả năng chịu tải tại vị trí phân nhánh. Một số nguyên tắc quan trọng gồm:

• Bố trí nhánh theo chiều dòng chảy: Hướng nhánh rẽ nên thuận với chiều dòng chính để tận dụng góc 45°, giúp giảm xoáy và hạn chế va đập tại điểm gom.
• Đảm bảo vận tốc tự làm sạch: Với tuyến nước thải hoặc bùn loãng, cần tính vận tốc dòng đủ lớn để đạt khả năng tự làm sạch (self-cleansing velocity), tránh lắng cặn do vận tốc quá thấp.
• Tối ưu tổn thất áp: Trong tuyến cấp nước áp lực, sử dụng Y hàn giảm thay cho tê tại các điểm gom nhánh có thể giúp giảm tổn thất cột áp và tiết kiệm năng lượng bơm trong quá trình vận hành.
• Bố trí gối đỡ phù hợp: Với nhánh rẽ chịu tải trọng hoặc rung động, nên đặt gối đỡ gần nút Y để giảm ứng suất truyền vào mối hàn và tăng độ ổn định của hệ thống.
• Phối hợp các yếu tố thiết kế: Kết hợp hợp lý giữa góc nhập 45°, vận tốc dòng và hệ thống đỡ chống giúp điểm gom nhánh vận hành ổn định, hạn chế tắc nghẽn và nâng cao độ bền lâu dài.

Bảo quản và vận chuyển Y hàn giảm HDPE

Sản phẩm liên quan

• Y hàn HDPE (đều)
• Tê thu hàn HDPE
• Van bi nhựa HDPE
• Xem tất cả phụ kiện HDPE T-Blue

Câu hỏi thường gặp (FAQ)

Y hàn giảm khác tê thu ở điểm nào?

Y rẽ xiên 45° cho dòng êm hơn, tê thu rẽ vuông góc 90°, chiếm ít không gian ngang hơn.

Vì sao nên dùng Y cho nước thải?

Góc 45° giảm xoáy và lắng cặn, hạn chế tắc so với nhánh vuông góc.

Đường kính nhỏ hàn thế nào?

Dưới 90mm nên dùng hàn điện trở (electrofusion), từ 90mm trở lên hàn đối đầu.

Nhánh rẽ khác SDR có hàn được không?

Cần kiểm tra chênh lệch bề dày thành, nên chọn cùng SDR để mối hàn đạt chuẩn.

Liên hệ & báo giá Y hàn giảm HDPE tại T-Blue

T-Blue cung cấp Y hàn giảm HDPE nhựa PE100 theo tiêu chuẩn ISO 4427, đa dạng tổ hợp đường kính nhánh chính – nhánh rẽ và các cấp SDR/PN. Sản phẩm phù hợp cho hệ thống cấp thoát nước, tưới tiêu và các công trình hạ tầng sử dụng ống HDPE hàn. Quý khách liên hệ T-Blue để nhận báo giá Y hàn giảm theo kích thước, cấp áp và số lượng.

Đội ngũ kỹ thuật T-Blue hỗ trợ tư vấn lựa chọn phụ kiện đồng bộ với đường ống HDPE và yêu cầu thực tế của từng công trình. Chúng tôi cung cấp trọn bộ ống và phụ kiện HDPE hàn, giúp thuận tiện cho quá trình thiết kế, thi công và lắp đặt hệ thống. Liên hệ T-Blue để được tư vấn giải pháp phù hợp và báo giá chi tiết.
