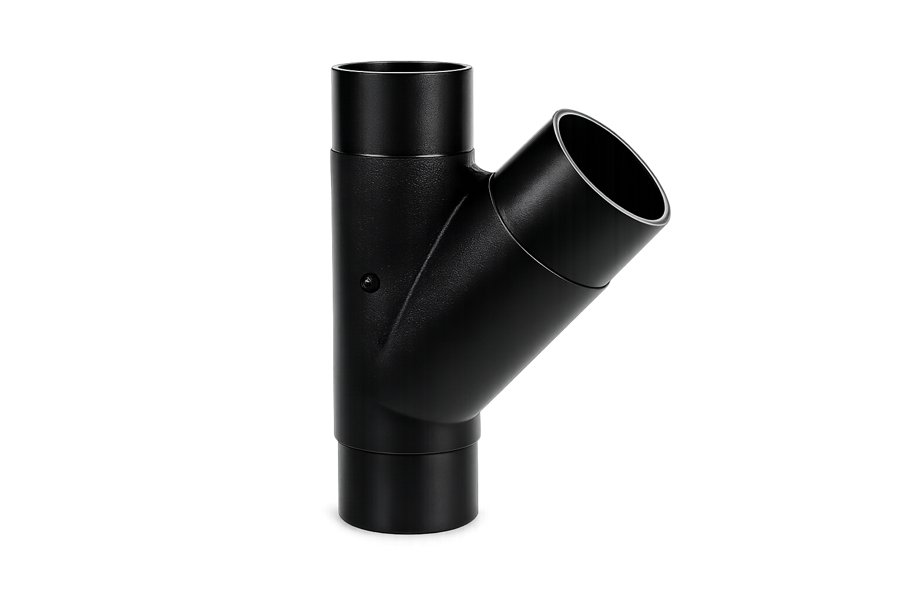

Y hàn HDPE

Y hàn HDPE là phụ kiện dạng chữ Y dùng để kết nối hoặc tách nhánh trên tuyến ống HDPE, thường thiết kế với góc 45° giúp dòng chảy chuyển hướng thuận và giảm tổn thất áp suất. Sản phẩm sử dụng phương pháp hàn nhiệt, tạo mối nối liền khối, chắc chắn và kín nước khi thi công đúng kỹ thuật. Đây là lựa chọn phù hợp cho các hệ thống cấp nước, thoát nước, gom nước và đường ống HDPE có lưu lượng lớn.

Y hàn HDPE là gì?

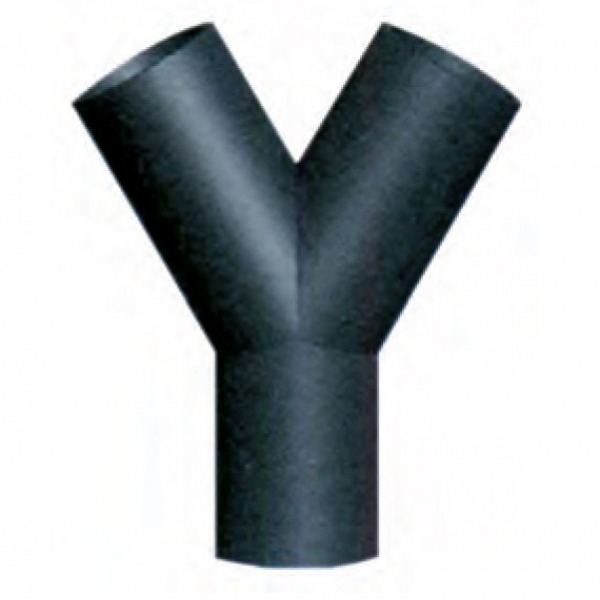

Y hàn HDPE là phụ kiện dạng chữ Y dùng để kết nối hoặc tách một nhánh khỏi tuyến ống HDPE, thường với góc nhánh 45° so với đường ống chính. Phụ kiện được kết nối với đường ống bằng phương pháp hàn nhiệt, tạo mối nối liền khối thay cho kiểu nối cơ khí. Góc nhánh 45° giúp dòng chảy chuyển hướng thuận hơn, hạn chế rối và giảm tổn thất áp suất so với nhánh đấu vuông góc.

Y hàn nhựa thường được sản xuất từ vật liệu PE100, phù hợp với hệ thống ống HDPE theo tiêu chuẩn ISO 4427. Khi thực hiện đúng quy trình hàn, mối nối có độ kín cao, chắc chắn và liền khối với thân ống, giúp hạn chế nguy cơ rò rỉ trong quá trình vận hành. Sản phẩm phù hợp cho các tuyến cấp nước, gom nước, thoát nước và hệ thống dẫn lưu lượng lớn, đặc biệt với đường ống HDPE có đường kính vừa và lớn.

Cấu tạo và vật liệu

Y hàn HDPE được chế tạo chủ yếu từ nhựa PE100, có độ bền cơ học và độ dẻo dai cao, đồng thời chống ăn mòn và chịu được nhiều loại hóa chất. Phụ kiện có thân dạng chữ Y với hai đầu nối trên tuyến chính và một nhánh xiên 45°, các đầu trơn được thiết kế để hàn đối đầu trực tiếp với ống HDPE. Tùy cấu hình, sản phẩm cũng có thể sử dụng phương pháp hàn điện trở (electrofusion) với cuộn dây gia nhiệt tích hợp để tạo mối nối chắc chắn.

Vật liệu và chỉ số SDR của Y hàn cần tương thích với đường ống để quá trình gia nhiệt giúp nhựa của phụ kiện và ống nóng chảy, hòa quyện thành mối nối đồng nhất. Chiều dày thành phụ kiện được lựa chọn theo cấp áp lực làm việc như PN10, PN16, đảm bảo khả năng chịu áp phù hợp với hệ thống. Bề mặt trong nhẵn giúp dòng chảy lưu thông thuận lợi, hạn chế cản trở và phù hợp cho các tuyến ống HDPE cấp nước, thoát nước và dẫn lưu lượng lớn.

Thông số kỹ thuật

Y hàn HDPE sản xuất theo hệ kích thước ống PE tiêu chuẩn và cấp áp lực phổ biến. Thông số kỹ thuật tham khảo:

Các phương pháp hàn nối ống HDPE

Có ba nhóm phương pháp nối phổ biến cho ống và phụ kiện HDPE, việc chọn phương pháp phụ thuộc đường kính và điều kiện thi công:

• Hàn đối đầu (butt fusion): Hai đầu ống/phụ kiện cùng đường kính, độ dày và vật liệu được bào phẳng, gia nhiệt bằng tấm gia nhiệt rồi ép vào nhau. Phương pháp này thường dùng cho ống từ 90 mm trở lên, tạo mối nối chịu lực kéo dọc trục và kín vĩnh viễn, cần máy hàn thủy lực có ghi nhận thông số.
• Hàn điện trở (electrofusion): Dùng phụ kiện tích hợp cuộn dây điện trở, khi cấp điện qua bộ điều khiển (đọc mã vạch trên phụ kiện), dây nung làm nóng chảy nhựa của cả phụ kiện lẫn ống và hòa vào nhau. Phù hợp đường kính nhỏ (< 90 mm), không gian hẹp hoặc khi lắp van, cút, tê; mối nối bền tối thiểu bằng thân ống.
• Nối cơ khí (rắc co/mặt bích): Dùng phụ kiện compression hoặc bích để nối nhanh, không cần máy hàn, thường dùng khi nối ống khác vật liệu hoặc khi không thể hàn. Với mối nối PE-PE, phương pháp hàn nhiệt vẫn được ưu tiên vì độ bền và độ kín cao hơn.

Nguyên lý mối hàn và ưu điểm

Y hàn HDPE sử dụng nguyên lý hàn nhiệt, trong đó bề mặt đầu ống và phụ kiện được gia nhiệt đến trạng thái nóng chảy, sau đó ép sát và giữ cố định trong thời gian quy định để tạo mối nối liền khối. Với phương pháp hàn đối đầu, nhiệt độ tấm gia nhiệt thường nằm trong khoảng 210-240°C tùy điều kiện và quy trình hàn, giúp vật liệu PE nóng chảy và liên kết đồng nhất khi nguội. Khi hàn đúng kỹ thuật, mối nối có độ bền cao, kín nước và chịu được lực kéo dọc theo tuyến ống.

Ưu điểm nổi bật của Y hàn là mối hàn liền khối, hạn chế rò rỉ và không bị ăn mòn như các mối nối kim loại. Kết cấu nhẹ, độ bền cao và tuổi thọ sử dụng dài giúp sản phẩm phù hợp với nhiều hệ thống ống HDPE, đồng thời có thể hạn chế nhu cầu sử dụng khối chặn tại một số vị trí rẽ nhánh khi thiết kế và thi công đáp ứng yêu cầu kỹ thuật. Nhánh 45° giúp dòng chảy chuyển tiếp êm hơn, giảm rối, tổn thất áp suất và nguy cơ tích tụ cặn so với nhánh đấu vuông góc.

Ứng dụng

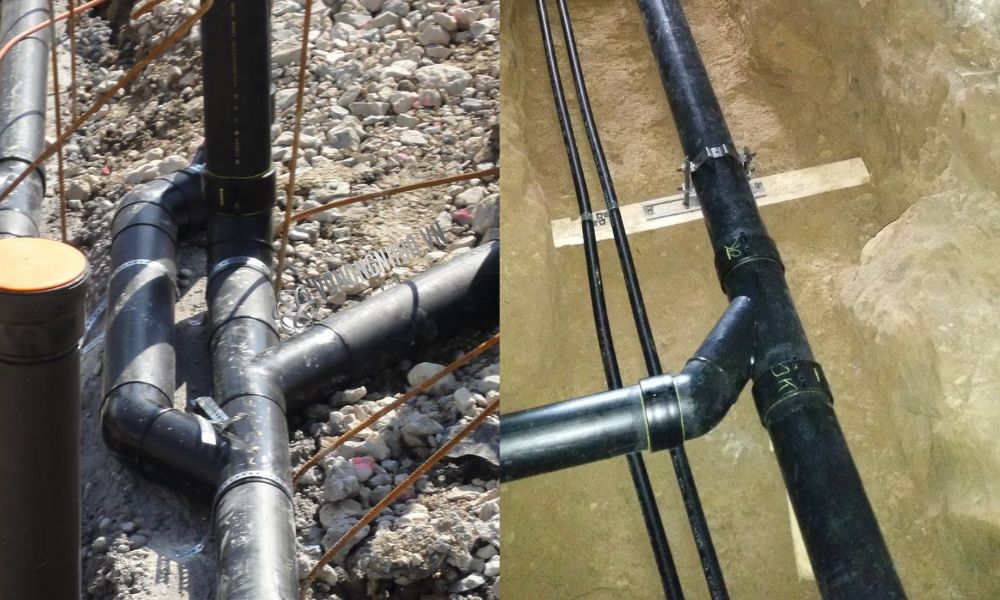

Y hàn HDPE được sử dụng để nhập hoặc tách nhánh trên các tuyến ống HDPE, đặc biệt phù hợp với hệ thống yêu cầu mối nối hàn chắc chắn và kín nước:

• Cấp nước và truyền tải nước sạch: Dùng để kết nối các nhánh trên tuyến ống dẫn nước, đáp ứng nhu cầu phân chia hoặc gom dòng chảy.
• Thoát nước và dẫn nước thô: Góc nhánh 45° giúp dòng chảy chuyển tiếp thuận theo hướng tuyến chính, hạn chế rối, lắng cặn và nguy cơ tắc nghẽn.
• Hệ thống tưới: Phù hợp với các tuyến ống HDPE cần chia nhánh để cấp nước cho nhiều khu vực trong hệ thống tưới.
• Ứng dụng công nghiệp: Có thể sử dụng trong một số hệ thống dẫn chất lỏng phù hợp với đặc tính vật liệu PE100 và yêu cầu thiết kế của đường ống.
• Đường ống đường kính vừa và lớn: Phù hợp với các tuyến ống ưu tiên phương pháp hàn nhiệt nhằm tạo mối nối liền khối, độ kín cao và độ bền tốt.
• Tuyến ống chôn ngầm: Vật liệu PE100 có khả năng chống ăn mòn và chịu điều kiện môi trường tốt, giúp phù hợp với các hệ thống cần vận hành ổn định trong thời gian dài.

Hướng dẫn hàn Y HDPE chi tiết

Hàn HDPE đòi hỏi thợ được đào tạo (chứng chỉ theo ISO/TR 19480), máy hàn đạt chuẩn và tuân thủ nghiêm quy trình để mối hàn đạt độ bền thiết kế.

• Vệ sinh bề mặt: Lau sạch các đầu ống và phụ kiện Y bằng khăn tẩm cồn isopropyl (IPA ≥99%) để loại dầu mỡ, bụi bẩn bám khi vận chuyển, bảo quản. Giữ phụ kiện trong bao bì bảo vệ đến khi hàn để tránh nhiễm bẩn.
• Gá kẹp và căn tâm: Kẹp ống và phụ kiện Y vào máy hàn với một đầu cố định, một đầu di động, kiểm tra độ ô van, độ đồng tâm và căn chỉnh sao cho các bề mặt hàn song song, đồng trục. Ống bị méo/ô van (đường kính lớn) có thể cần dụng cụ nắn tròn.
• Bào phẳng đầu hàn: Dùng dao bào của máy bào phẳng các bề mặt để loại lớp oxy hóa, tạo mặt nhẵn, song song và sạch. Sau khi bào không chạm tay vào bề mặt hàn để tránh tái nhiễm bẩn; kiểm tra khe hở giữa hai mặt đạt yêu cầu.
• Gia nhiệt: Ép các bề mặt vào tấm gia nhiệt (khoảng 210-240°C) với áp lực và thời gian theo đường kính, độ dày ống, tạo lớp chảy dẻo đều quanh chu vi. Tuân thủ đúng thông số nhiệt – thời gian – áp lực, không gia nhiệt quá lâu hoặc quá ngắn.
• Ép nối và làm nguội: Rút tấm gia nhiệt và ép nhanh hai bề mặt vào nhau dưới áp lực quy định, giữ nguyên trong kẹp máy đến khi mối hàn nguội hoàn toàN, gờ hàn hình thành đều ở trong và ngoài. Tuyệt đối không tháo kẹp hay tác động lực khi mối hàn chưa nguội đủ, vì nhựa cần thời gian tái kết tinh.

Kiểm tra và nghiệm thu mối hàn

Sau khi hàn Y hàn HDPE, cần kiểm tra trực quan gờ hàn để đánh giá chất lượng mối nối. Gờ hàn đạt yêu cầu cần đều, liên tục và tương đối đối xứng quanh chu vi, không xuất hiện vết nứt, rỗ hoặc dấu hiệu lệch tâm. Với các công trình yêu cầu cao về độ an toàn, có thể thực hiện kiểm tra không phá hủy như siêu âm hoặc phased array để đánh giá bên trong mối hàn.

Sau khi hoàn thiện toàn bộ tuyến ống, cần thử áp lực nước theo yêu cầu kỹ thuật để kiểm tra độ kín và khả năng chịu áp của hệ thống. Trong quá trình thi công, nên lưu lại nhật ký hàn gồm nhiệt độ gia nhiệt, áp lực ép và thời gian hàn để thuận tiện kiểm tra, truy xuất khi cần. Việc kiểm tra đầy đủ và ghi chép thông số giúp nâng cao độ tin cậy, đảm bảo chất lượng vận hành của tuyến ống HDPE.

Lỗi thường gặp và cách khắc phục

Một số lỗi trong quá trình hàn Y hàn HDPE có thể làm giảm độ kín và độ bền của mối nối:

• Mối hàn yếu, bong tách: Thường do bề mặt ống hoặc phụ kiện bị bẩn, gia nhiệt sai nhiệt độ và thời gian hoặc tháo kẹp khi mối hàn chưa nguội hoàn toàn. Cần vệ sinh bề mặt bằng IPA, bào phẳng, căn chỉnh chính xác và thực hiện đúng nhiệt độ, áp lực, thời gian hàn theo quy trình.
• Gờ hàn lệch tâm, không đều: Nguyên nhân thường do hai đầu ống và phụ kiện chưa được căn chỉnh đồng tâm trước khi hàn. Cần gá kẹp và điều chỉnh lại vị trí để các đầu nối thẳng hàng, đảm bảo gờ hàn hình thành đều quanh chu vi.
• Mối hàn xuất hiện bọt hoặc rỗ: Có thể do bề mặt vật liệu còn ẩm, điều kiện thời tiết không phù hợp hoặc nhiệt độ gia nhiệt quá cao. Nên kiểm tra tấm gia nhiệt, giữ bề mặt khô sạch và che chắn khu vực thi công khi trời mưa hoặc độ ẩm cao.
• Mối hàn nghi ngờ hoặc không đạt: Không nên tiếp tục sử dụng hoặc cố sửa trực tiếp trên mối hàn lỗi. Cần cắt bỏ phần mối hàn không đạt và thực hiện hàn lại theo đúng quy trình để đảm bảo chất lượng và độ an toàn của tuyến ống.

Lưu ý chọn mua và so sánh

Khi lựa chọn Y hàn HDPE, cần kiểm tra kỹ kích thước, vật liệu và cấp áp lực để đảm bảo phụ kiện tương thích với tuyến ống:

• Chọn đúng đường kính và cấp áp lực: Đường kính, PN và SDR của phụ kiện cần phù hợp với ống HDPE. Ưu tiên phụ kiện sử dụng cùng vật liệu PE100 và cùng SDR để quá trình hàn tạo mối nối đồng nhất.
• Lựa chọn phương pháp hàn: Với đường ống nhỏ hoặc khu vực thi công hạn chế không gian, có thể cân nhắc hàn điện trở (electrofusion). Với đường ống lớn, hàn đối đầu (butt fusion) thường là phương án phù hợp nhờ độ bền tốt và chi phí thi công hợp lý.
• So với phụ kiện nối cơ khí: Y hàn HDPE tạo mối nối liền khối, độ kín cao và không cần siết lại trong quá trình vận hành. Tuy nhiên, phương pháp hàn yêu cầu máy móc chuyên dụng, kỹ thuật viên có tay nghề và tuân thủ đúng quy trình thi công.
• Kiểm tra tiêu chuẩn sản phẩm: Nên lựa chọn phụ kiện từ nhà cung cấp uy tín, có thông tin rõ ràng về vật liệu và thông số kỹ thuật, ưu tiên sản phẩm đáp ứng ISO 4427 để đảm bảo khả năng tương thích và chất lượng mối hàn.
• Xác định điều kiện thi công: Cần xem xét đường kính ống, vị trí lắp đặt, phương pháp hàn và điều kiện môi trường trước khi lựa chọn để đảm bảo phù hợp với yêu cầu thực tế của hệ thống.

Câu hỏi thường gặp (FAQ)

Y hàn HDPE khác Y ren/rắc co thế nào?

Loại hàn nối bằng nhiệt tạo mối liền khối bền tương đương ống, kín vĩnh viễn; loại ren/rắc co nối cơ khí, lắp nhanh không cần máy hàn nhưng độ bền và độ kín thấp hơn.

Nên hàn đối đầu hay điện trở?

Ống ≥90 mm thường hàn đối đầu, ống nhỏ hơn hoặc không gian hẹp, lắp phụ kiện thì dùng điện trở. Cả hai đều cho mối nối bền tối thiểu bằng thân ống.

Mối hàn có cần khối chặn tại nhánh không?

Không bắt buộc như mối nối cơ khí, vì mối hàn chịu được lực kéo/đẩy dọc trục.

Thợ hàn cần chứng chỉ gì?

Nên có chứng chỉ đào tạo hàn PE (theo ISO/TR 19480), tái đánh giá định kỳ 1-2 năm để đảm bảo tay nghề.

Vì sao nhánh Y ở 45°?

Góc 45° giúp nhánh nhập dòng thuận theo dòng chính, giảm rối, xói và lắng cặn so với nhánh vuông góc.

Bảo quản và vận chuyển phụ kiện

Để đảm bảo chất lượng mối nối, Y hàn HDPE cần được bảo quản và vận chuyển đúng cách trước khi đưa vào thi công. Phụ kiện nên được giữ trong bao bì bảo vệ, tránh va đập, trầy xước và tiếp xúc với dầu mỡ hoặc bụi bẩn tại các bề mặt hàn; chỉ nên tháo bao bì ngay trước khi lắp đặt. Đồng thời, không nên để phụ kiện dưới ánh nắng trực tiếp trong thời gian dài hoặc tại nơi ẩm thấp, nhiều bụi vì có thể ảnh hưởng đến bề mặt và chất lượng mối hàn.

Khi vận chuyển, cần xếp Y hàn ngay ngắn, tránh đặt vật nặng lên phụ kiện để hạn chế biến dạng, đặc biệt với các sản phẩm đường kính lớn. Trước khi hàn, cần kiểm tra lại đường kính, cấp áp lực PN/SDR và tình trạng bề mặt để đảm bảo đúng quy cách, không có dấu hiệu nứt, móp hoặc hư hỏng. Bảo quản và kiểm tra đúng cách giúp hạn chế nhầm cỡ, nâng cao độ bền và đảm bảo độ kín của mối hàn theo yêu cầu thiết kế.

Sản phẩm liên quan

• Tê hàn HDPE
• Cút hàn HDPE 45°
• Y hàn giảm HDPE
• Xem thêm phụ kiện HDPE T-Blue

Liên hệ & báo giá Y hàn HDPE tại T-Blue

T-Blue cung cấp Y hàn HDPE nhựa PE100 theo tiêu chuẩn ISO 4427, cấp áp PN10/PN16 cho tuyến ống cấp thoát nước và tưới tiêu dùng công nghệ hàn. Để được tư vấn chọn đúng đường kính, cấp áp lực và phương pháp hàn phù hợp cùng báo giá, quý khách vui lòng liên hệ đội ngũ kỹ thuật T-Blue. Chúng tôi cung cấp đầy đủ phụ kiện HDPE hàn và ren (Y, tê, cút, côn, nối thẳng, nút bịt, van) đồng bộ cho tuyến ống nhựa.

Nguồn tham khảo: [1] PE100+ Association – Methods of joining PE100 pipes, Butt fusion & electrofusion. pe100plus.com
