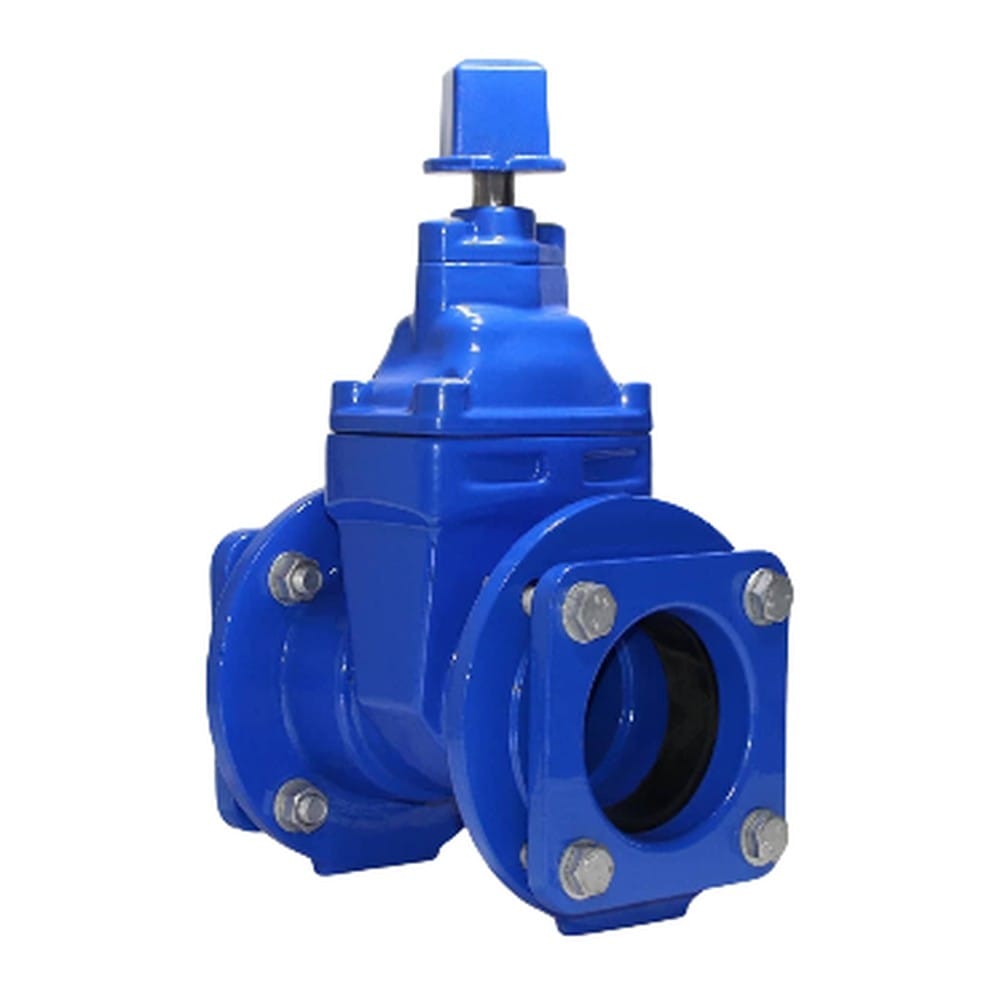

Van cổng ty chìm FF T-BLUE

Van cổng ty chìm FF T-BLUE là dòng van cổng nêm bọc cao su, sử dụng hai đầu mặt bích FF để kết nối chắc chắn với đường ống bằng bu lông. Van có thân gang cầu GGG50, nêm bọc cao su EPDM, trục inox SS420 và phủ epoxy chống ăn mòn, giúp đóng kín tốt, vận hành ổn định và bền bỉ. Thiết kế ty chìm gọn, thuận tiện lắp đặt, tháo rời và bảo trì độc lập trên các tuyến cấp nước, trạm bơm và hệ thống PCCC.

Van cổng ty chìm FF là gì?

Van cổng ty chìm FF là loại van cổng nêm bọc cao su, sử dụng hai đầu mặt bích FF để kết nối với đường ống bằng bu lông và đai ốc. Thiết kế này tạo liên kết chắc chắn, thuận tiện tháo lắp van khi cần kiểm tra, bảo trì hoặc thay thế mà không ảnh hưởng nhiều đến các đoạn ống xung quanh.

Với kiểu ty chìm, trục van chỉ xoay tại vị trí cố định và không nhô lên khi đóng mở, giúp van cổng ty chìm FF có kết cấu gọn, tiết kiệm không gian lắp đặt. Đây là dòng van chặn phổ biến cho các hệ thống đường ống cần kết nối mặt bích chắc chắn, vận hành ổn định và dễ bảo trì.

Cấu tạo và vật liệu van cổng ty chìm FF

Theo tài liệu kỹ thuật T-BLUE, van cổng ty chìm FF có thân và nắp van bằng gang cầu GGG50, kết hợp nêm bọc cao su EPDM trên lõi gang để tăng khả năng đóng kín và độ bền khi vận hành. Trục van sử dụng thép không gỉ SS420, đai ốc dẫn hướng bằng đồng, giúp cơ cấu truyền động hoạt động ổn định và hạn chế mài mòn.

Các chi tiết làm kín gồm gioăng O-ring bằng cao su NBR, bu lông sử dụng inox SS304 và toàn bộ thân van được phủ epoxy chống ăn mòn. Đặc biệt, hai đầu mặt bích FF được chế tạo theo tiêu chuẩn quốc tế, giúp van dễ dàng kết nối với các mặt bích đối tiếp phổ biến trên hệ thống đường ống, đồng thời thuận tiện tháo lắp khi bảo trì.

Thông số kỹ thuật

Van theo tiêu chuẩn EN1171, mặt bích EN1092-2/BS4504, cấp áp PN10/16. Bảng kích thước lắp đặt và khối lượng tham khảo theo từng cỡ DN (số liệu có thể thay đổi theo tiêu chuẩn và model):

Nguyên lý hoạt động và ưu điểm của van cổng ty chìm FF

Van cổng ty chìm FF hoạt động bằng cách xoay trục van để điều khiển nêm bọc cao su nâng lên khi mở hoặc hạ xuống khi đóng, giúp kiểm soát và chặn hoàn toàn dòng chảy. Khi mở hoàn toàn, nêm được nâng khỏi cửa van, tạo đường lưu chất thông thoáng và hạn chế tổn thất áp suất trong hệ thống.

Nhờ thiết kế hai đầu mặt bích FF, van được liên kết chắc chắn với tuyến ống bằng bu lông, đồng thời có thể tháo lắp độc lập khi cần bảo trì hoặc thay thế. Ưu điểm nổi bật của van cổng ty chìm FF là đóng kín tốt nhờ nêm bọc cao su EPDM, tổn thất áp thấp khi mở hoàn toàn và độ bền cao nhờ thân van được phủ epoxy chống ăn mòn.

Ứng dụng của van cổng ty chìm FF

Van cổng ty chìm FF được sử dụng làm van chặn trong nhiều hệ thống đường ống cần kết nối mặt bích chắc chắn và thuận tiện bảo trì. Các ứng dụng phổ biến gồm:

• Mạng cấp nước sạch: Lắp trên tuyến ống cấp nước để đóng ngắt dòng chảy, cô lập từng khu vực khi cần kiểm tra hoặc sửa chữa.
• Tuyến truyền tải nước: Phù hợp với các đường ống dẫn nước chính nhờ khả năng đóng kín tốt và tổn thất áp suất thấp khi mở hoàn toàn.
• Trạm bơm: Sử dụng tại các vị trí cần van chặn có kết nối mặt bích chắc chắn, giúp thuận tiện vận hành và bảo trì hệ thống.
• Hệ thống phòng cháy chữa cháy (PCCC): Dùng để đóng ngắt các tuyến ống cấp nước chữa cháy, đáp ứng yêu cầu vận hành ổn định và dễ kiểm tra.
• Vị trí cần tháo lắp thuận tiện: Hai đầu mặt bích FF giúp van cổng ty chìm FF liên kết chắc chắn với đường ống, đồng thời cho phép tháo van độc lập khi bảo trì hoặc thay thế.
• Hệ thống yêu cầu duy trì lưu lượng: Khi van mở hoàn toàn, tiết diện dòng chảy được thông thoáng, giúp giảm tổn thất áp suất và hạn chế ảnh hưởng đến lưu lượng của hệ thống.

Hướng dẫn lắp đặt van cổng ty chìm FF chi tiết

Van cổng cần được nâng hạ, căn chỉnh đúng và siết bu lông đều để hai mặt bích song song. Quy trình dưới đây theo hướng dẫn lắp đặt van cổng nêm bọc cao su tiêu chuẩn.

• Bước 1 – Kiểm tra và nâng van: Kiểm tra bệ van và hai đầu nối sạch sẽ, xác nhận van đúng thông số với môi chất, nhiệt độ và áp lực hệ thống. Dùng tai nâng, móc hoặc bản nâng được trang bị để thao tác an toàn, nhất là với van cỡ lớn. Không nâng van bằng vô lăng hay trục để tránh hỏng cơ cấu.
• Bước 2 – Căn van giữa hai mặt bích: Đặt van đúng tâm giữa hai mặt bích đường ống, canh thẳng hàng và đặt gioăng phù hợp nếu cần. Luồn bu lông rồi siết tay để còn điều chỉnh vị trí van. Kiểm tra van cân, các lỗ bu lông thẳng hàng trước khi siết chặt.
• Bước 3 – Siết bu lông đối xứng: Siết bu lông theo thứ tự đối xứng (đường chéo) để hai mặt bích luôn song song và gioăng ép đều. Sau đó siết hoàn thiện với lực phù hợp, tránh siết lệch gây hở hoặc nứt bích. Cách siết đều giúp mối nối kín và van không bị kéo lệch.
• Bước 4 – Vận hành đóng mở đúng cách: Xoay trục để đóng hoặc mở van; khi vận hành nên mở hoàn toàn hoặc đóng hoàn toàn, không để nêm lưng chừng lâu. Số vòng quay để đóng kín tăng theo đường kính van, cần quay hết hành trình để nêm chặn dứt khoát. Không dùng lực quá mức ở cuối hành trình để tránh hỏng trục và đai ốc.
• Bước 5 – Thử kín và nghiệm thu: Cấp áp thử rò toàn bộ mối nối và thân van sau khi lắp. Đóng mở van vài lần để xác nhận nêm đóng kín, trục quay êm và không rò tại cổ trục. Với vị trí chôn ngầm, dặm lại lớp epoxy chỗ trầy trước khi lấp đất.

Lỗi thường gặp và cách khắc phục

Trong quá trình vận hành, van cổng ty chìm FF có thể gặp một số lỗi liên quan đến khả năng đóng kín, mối nối mặt bích và cơ cấu truyền động. Dưới đây là những sự cố thường gặp cùng nguyên nhân và cách khắc phục để van hoạt động ổn định, bền bỉ:

• Van đóng không kín: Van đóng không kín thường do cặn, sỏi kẹt ở bệ nêm hoặc nêm bọc cao su đã mòn theo thời gian. Hệ quả là còn rò một lượng nước dù đã quay hết hành trình đóng. Khắc phục bằng cách mở hết cho dòng cuốn cặn ra rồi đóng lại; nếu vẫn rò thì kiểm tra và thay nêm.
• Rò tại mặt bích hoặc cổ trục: Rò tại mặt bích do gioăng lệch, siết không đều; rò cổ trục do gioăng O-ring lão hóa. Khắc phục rò bích bằng cách căn lại, thay gioăng và siết đối xứng; rò cổ trục thì thay gioăng O-ring. Kiểm tra định kỳ giúp phát hiện và xử lý sớm.
• Trục quay nặng hoặc kẹt: Trục quay nặng thường do thiếu bôi trơn ở đai ốc dẫn hướng, cặn bám hoặc quay quá lực ở cuối hành trình. Hệ quả là đóng mở khó và có thể hỏng trục, đai ốc đồng. Khắc phục bằng cách vệ sinh, bôi trơn phù hợp và thao tác nhẹ ở cuối hành trình.

Câu hỏi thường gặp (FAQ)

Van cổng FF có tương thích với bích JIS/DIN/ANSI không?

Van được sản xuất theo tiêu chuẩn mặt bích EN1092/BS4504/ISO7005, nên cần chọn đúng cấp áp và tiêu chuẩn với bích đối tiếp. Khi đặt hàng nên nêu rõ tiêu chuẩn bích và PN của hệ thống để đảm bảo khớp lỗ bu lông. T-Blue sẽ tư vấn loại phù hợp với tuyến ống hiện có.

Nên chọn ty chìm hay ty nổi?

Ty chìm giữ trục cố định, gọn và phù hợp lắp chôn ngầm hoặc nơi hạn chế chiều cao. Ty nổi có trục nhô lên khi mở, dễ quan sát trạng thái đóng/mở, hợp lắp nổi trong trạm. Tùy vị trí lắp và nhu cầu quan sát mà chọn loại phù hợp.

Sản phẩm liên quan

• Van cổng ty chìm EE T-BLUE
• Van cổng ty chìm T-BLUE
• Van cổng ty nổi T-BLUE
• Xem tất cả Van T-BLUE

Cấu tạo và vật liệu van cổng ty chìm FF

Van cổng ty chìm FF của T-Blue có hai đầu mặt bích (FF — Flange/Flange) để bắt bulong trực tiếp vào bích đường ống, cho mối nối chắc chắn và tháo lắp được. Thân và nắp đúc gang cầu GGG50, nêm van là gang dẻo bọc cao su EPDM, trục inox SS420 kiểu ty chìm không nhô lên khi vận hành; đai ốc và bạc chặn bằng đồng thau, bulong inox SS304. Van phủ sơn epoxy trong và ngoài chống ăn mòn, phù hợp cả lắp nổi lẫn chôn ngầm.

Tiêu chuẩn và ứng dụng

Van đạt tiêu chuẩn EN 1171 / EN 1074-1 / BS 5163-1 / ISO 7259, mặt bích theo EN 1092-2 / BS4504 / ISO 7005-2, cấp áp PN10–PN16. Kiểu hai đầu mặt bích FF thuận tiện lắp tại trạm bơm, hầm van, nơi cần tháo lắp bảo trì và đấu nối thiết bị. Nêm cao su cho độ kín mềm, đóng/mở nhẹ, ít bảo trì; đây là loại van cổng phổ biến nhất cho mạng cấp nước và PCCC.

Lắp đặt và bảo trì

Van cổng ty chìm FF lắp giữa hai mặt bích đường ống, đặt gioăng mặt bích đúng vị trí và siết bulong đối xứng theo hình sao với lực đều để đảm bảo kín, tránh vênh mặt bích. Nên kiểm tra đồng tâm hai mặt bích trước khi siết để không gây ứng suất lên van và đường ống. Van vận hành bằng tay quay hoặc chụp; bảo trì định kỳ gồm kiểm tra rò rỉ cổ trục và gioăng. Nhờ kết cấu nêm cao su và trục chìm, van bền và ít bảo trì. T-Blue cung cấp van cổng ty chìm FF nhiều cỡ DN, đồng bộ gioăng và bulong.

Liên hệ & báo giá van cổng ty chìm FF tại T-Blue

T-Blue cung cấp van cổng ty chìm FF nêm bọc cao su thân gang cầu GGG50, dải DN50–DN300 theo tiêu chuẩn EN1171, PN10/16. Để nhận bảng thông số chi tiết và báo giá theo từng cỡ, anh vui lòng liên hệ trực tiếp T-Blue. Đội ngũ kỹ thuật sẽ tư vấn tiêu chuẩn mặt bích và phụ kiện đi kèm phù hợp với công trình.

Nguồn tham khảo: [1] AVK – Series 570 Resilient Seated Gate Valve, Installation & Operation Manual.
