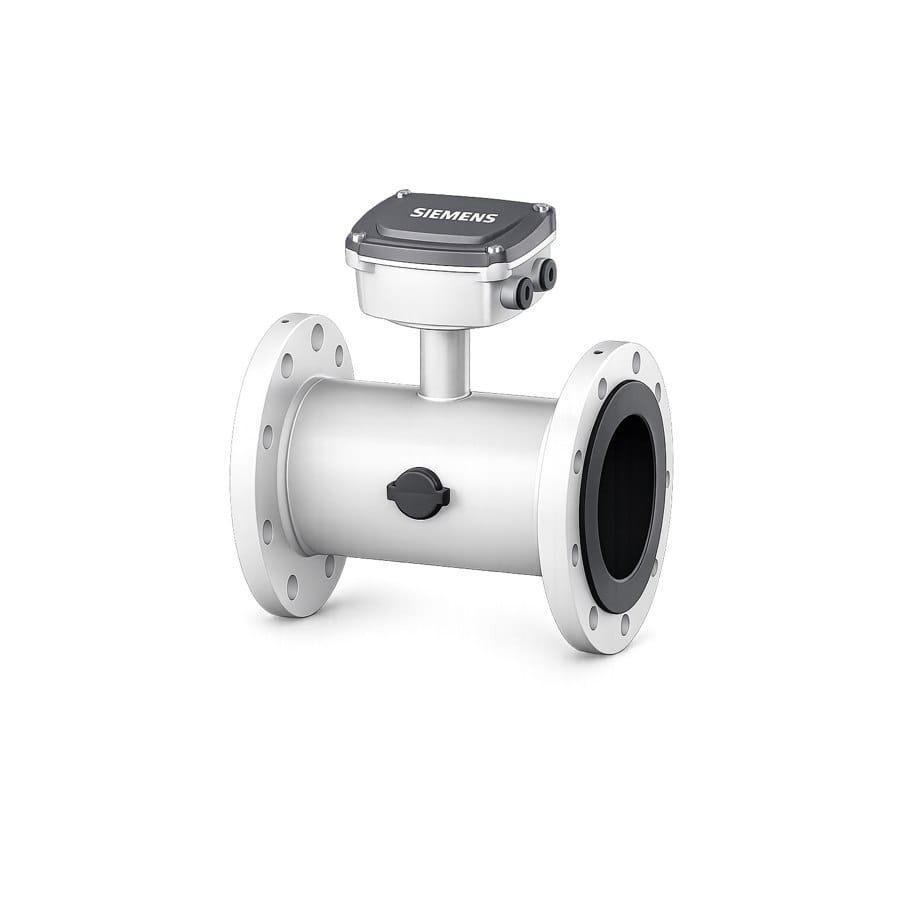

Đồng hồ điện từ Siemens SITRANS FMS 500

Đồng hồ điện từ Siemens SITRANS FMS 500 là hệ đo lưu lượng điện từ cấp cao trong họ SITRANS F của Siemens, gồm cảm biến và bộ chuyển đổi cấp cao, định vị cho các ứng dụng đòi hỏi độ chính xác cao nhất, chẩn đoán nâng cao và tích hợp truyền thông số sâu vào hệ tự động hóa. So với hệ tiêu chuẩn FMS 300, FMS 500 mang lại cấp chính xác cao hơn (tới ±0,2%) và các tính năng cao cấp phục vụ đo giao nhận và quá trình công nghiệp yêu cầu khắt khe.

FMS 500 phù hợp cho các điểm đo quan trọng nhất – nơi số liệu quyết định thanh toán (đo giao nhận), hoặc cần tích hợp sâu vào hệ điều khiển hiện đại (DCS/SCADA) qua truyền thông số. Hệ hoạt động trên nguyên lý điện từ Faraday, không có bộ phận chuyển động, kết hợp mạch xử lý số cao cấp của Siemens cho độ chính xác và độ ổn định vượt trội.

Siemens SITRANS FMS 500 mang thương hiệu và chất lượng Siemens, phù hợp cho đo giao nhận, đo tổng trọng yếu và các quá trình công nghiệp cần độ chính xác và tính năng cao cấp.

Vì sao chọn hệ đo cấp cao?

Ở các điểm đo quan trọng nhất của hệ thống, độ chính xác và tính năng của thiết bị đo có ý nghĩa lớn. Điểm đo giao nhận (custody transfer) – nơi số liệu quyết định khối lượng nước mua bán giữa các đơn vị – đòi hỏi độ chính xác cao nhất vì sai số nhân với sản lượng lớn quy ra chi phí đáng kể. Điểm đo trong quá trình công nghiệp yêu cầu kiểm soát chặt cũng cần thiết bị cấp cao.

Hệ FMS 500 đáp ứng các nhu cầu này với cấp chính xác tới ±0,2% (cao hơn ±0,4% của hệ tiêu chuẩn), chẩn đoán nâng cao (theo dõi tình trạng thiết bị, cảnh báo sớm), và khả năng truyền thông số (HART, PROFIBUS, Modbus) để tích hợp sâu vào hệ điều khiển và quản lý dữ liệu hiện đại.

Việc đầu tư hệ đo cấp cao tại các điểm trọng yếu là hợp lý vì giá trị của độ chính xác và độ tin cậy tại các điểm này vượt xa chênh lệch chi phí thiết bị. Ở các điểm đo vận hành thông thường, hệ tiêu chuẩn (FMS 300) là đủ và kinh tế hơn.

Thông số kỹ thuật Siemens SITRANS FMS 500

Bảng dưới đây tổng hợp thông số kỹ thuật của hệ đo Siemens SITRANS FMS 500. Cấu hình cụ thể được chọn theo ứng dụng và yêu cầu độ chính xác, tích hợp.

Khi lựa chọn, cần xác định đường kính, môi chất, yêu cầu độ chính xác, giao thức truyền thông cần tích hợp và các tính năng chẩn đoán theo ứng dụng.

Truyền thông số và tích hợp nâng cao trong đồng hồ

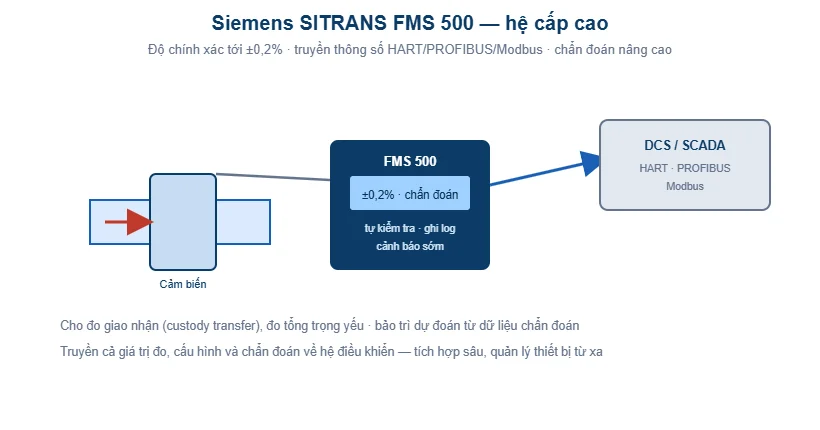

Điểm mạnh của FMS 500 là khả năng truyền thông số qua các giao thức công nghiệp như HART (trên nền 4-20mA), PROFIBUS hoặc Modbus. Điều này cho phép tích hợp sâu vào hệ điều khiển hiện đại (DCS/SCADA): không chỉ truyền giá trị lưu lượng mà cả thông số cấu hình, dữ liệu chẩn đoán, trạng thái thiết bị – cho phép giám sát và quản lý thiết bị từ xa toàn diện.

Truyền thông số số hóa giảm sai số so với tín hiệu analog, cho phép truyền nhiều biến trên một kết nối, và hỗ trợ chẩn đoán từ xa (phát hiện sớm suy giảm hiệu suất, lên lịch bảo trì dựa trên tình trạng). Đây là nền tảng cho quản lý thiết bị hiện đại và bảo trì dự đoán.

Với các nhà máy và hệ thống áp dụng tự động hóa cấp cao, khả năng tích hợp truyền thông số của FMS 500 là yếu tố quan trọng. T-Blue tư vấn cấu hình giao thức truyền thông phù hợp với hệ điều khiển của khách hàng.

Chẩn đoán nâng cao và độ tin cậy của FMS 500

FMS 500 tích hợp các tính năng chẩn đoán nâng cao: tự kiểm tra tình trạng cảm biến và bộ chuyển đổi, phát hiện ống rỗng, phát hiện lỗi điện cực, theo dõi các thông số vận hành và cảnh báo khi có bất thường. Dữ liệu chẩn đoán giúp phát hiện sớm vấn đề trước khi ảnh hưởng tới phép đo, và hỗ trợ bảo trì dựa trên tình trạng thực.

Khả năng chẩn đoán này đặc biệt giá trị với các điểm đo trọng yếu nơi độ tin cậy của số liệu là tối quan trọng – chẩn đoán giúp đảm bảo số liệu luôn đáng tin và cảnh báo kịp thời khi cần can thiệp. Ghi log dữ liệu và sự kiện cũng hỗ trợ truy vết và phân tích.

Kết hợp độ chính xác cao, chẩn đoán nâng cao và truyền thông số, FMS 500 là giải pháp đo cao cấp cho các ứng dụng đòi hỏi khắt khe nhất trong ngành nước và công nghiệp.

Ứng dụng và lắp đặt hệ FMS 500

Đồng hồ điện từ FMS 500 được cung cấp bởi T-Blue

Hệ FMS 500 được dùng cho đo giao nhận (custody transfer) nước sỉ, đo tổng trọng yếu, và các quá trình công nghiệp yêu cầu độ chính xác cao và tích hợp sâu. Nó phù hợp cho các điểm đo quan trọng nhất của hệ thống nơi độ chính xác và tính năng quyết định giá trị.

Việc lắp đặt tuân thủ các yêu cầu của đo điện từ: ống đầy nước, đoạn ống thẳng đủ dài (5xDN trước, 3xDN sau, hoặc dài hơn cho độ chính xác cao nhất), nối đất tốt, lắp đúng chiều dòng. Với đo giao nhận, việc lắp đặt và hiệu chuẩn cần đặc biệt nghiêm ngặt để đạt cấp chính xác công bố.

Bảo trì tối thiểu nhờ không có bộ phận chuyển động; chẩn đoán nâng cao hỗ trợ bảo trì dựa trên tình trạng. Các điểm đo giao nhận cần kiểm định định kỳ theo quy định đo lường. T-Blue hỗ trợ chọn cấu hình, lắp đặt, cấu hình truyền thông và kiểm định hệ FMS 500.

Đo giao nhận và yêu cầu độ chính xác cao

Đo giao nhận (custody transfer) là các điểm đo mà số liệu trực tiếp quyết định khối lượng nước mua bán giữa các đơn vị — nhà máy nước với công ty phân phối, công ty phân phối với khu công nghiệp, hay giữa các vùng cấp nước. Tại đây, sai số được nhân với sản lượng khổng lồ, nên chênh lệch 0,2% độ chính xác có thể tương ứng khối lượng nước và giá trị đáng kể hàng năm.

Hệ FMS 500 với cấp chính xác tới ±0,2% đáp ứng yêu cầu của các điểm đo giao nhận, cùng khả năng ghi log, chống can thiệp và truyền dữ liệu minh bạch giúp hai bên mua–bán cùng giám sát số liệu. Chứng chỉ hiệu chuẩn và kiểm định định kỳ theo quy định đo lường là cơ sở pháp lý cho các giao dịch này. Việc đầu tư hệ đo cấp cao tại điểm giao nhận được bù đắp bằng độ tin cậy của số liệu thanh toán.

Ngoài đo giao nhận, FMS 500 cũng phù hợp cho các bài toán cân bằng khối lượng chính xác trong công nghiệp và các điểm đo mà độ chính xác là tối quan trọng. T-Blue tư vấn giải pháp đo cho các điểm giao nhận và trọng yếu.

Chẩn đoán nâng cao và bảo trì dự đoán

Khả năng chẩn đoán nâng cao của FMS 500 mở ra hướng bảo trì dự đoán (predictive maintenance) – thay vì bảo trì định kỳ cứng nhắc hoặc sửa chữa khi hỏng, hệ theo dõi liên tục tình trạng thiết bị và cảnh báo khi có dấu hiệu suy giảm, cho phép lên kế hoạch can thiệp đúng lúc. Điều này giảm thời gian dừng ngoài kế hoạch và tối ưu chi phí bảo trì.

Dữ liệu chẩn đoán (tình trạng điện cực, lớp lót, mạch đo, phát hiện ống rỗng, nhiễu tín hiệu) được truyền về hệ quản lý qua giao thức truyền thông, cho phép đội vận hành giám sát sức khỏe của nhiều thiết bị từ trung tâm. Cảnh báo sớm giúp xử lý vấn đề trước khi ảnh hưởng tới phép đo hoặc gây sự cố. Với các điểm đo trọng yếu, năng lực này đảm bảo số liệu luôn đáng tin cậy.

Bảo trì dự đoán dựa trên chẩn đoán là xu hướng của quản lý thiết bị hiện đại, đặc biệt trong các hệ thống lớn có nhiều điểm đo. T-Blue hỗ trợ khách hàng khai thác tính năng chẩn đoán của FMS 500 để tối ưu công tác bảo trì và độ tin cậy hệ thống.

Đầu tư đúng cấp thiết bị cho từng điểm đo

Một chiến lược đo lường hiệu quả là đầu tư đúng cấp thiết bị theo vai trò của từng điểm đo, thay vì dùng cùng một cấp cho mọi nơi. Các điểm đo giao nhận và trọng yếu nhất xứng đáng với hệ cấp cao như FMS 500 – nơi độ chính xác và tính năng quyết định giá trị tài chính và chất lượng dữ liệu toàn hệ. Các điểm đo vận hành và giám sát thông thường phù hợp với hệ tiêu chuẩn FMS 300, tiết kiệm chi phí.

Cách tiếp cận phân cấp này giúp tối ưu tổng chi phí đầu tư trong khi vẫn đảm bảo chất lượng đo tại các điểm quan trọng nhất. Việc phân loại đúng vai trò từng điểm đo và chọn cấp thiết bị tương ứng là một phần của quy hoạch hệ đo lường tốt. T-Blue tư vấn khách hàng phân cấp điểm đo và lựa chọn hệ đo phù hợp cho từng vai trò, đảm bảo hiệu quả đầu tư trên toàn hệ thống.

Sản phẩm liên quan

Tham khảo thêm các hệ đo lưu lượng điện từ Siemens khác của T-Blue:

• Siemens SITRANS FMS 300 (hệ tiêu chuẩn)
• Siemens MAG 5000 (bộ chuyển đổi)
• Xem toàn bộ danh mục Đồng hồ đo nước

Liên hệ và báo giá

Để nhận tư vấn lựa chọn hệ đo Siemens SITRANS FMS 500 phù hợp (đường kính, độ chính xác, giao thức truyền thông, chẩn đoán) và báo giá theo yêu cầu dự án, quý khách vui lòng liên hệ đội ngũ T-Blue. Chúng tôi hỗ trợ chọn cấu hình hệ đo cấp cao, tư vấn tích hợp truyền thông số và lắp đặt, kiểm định cho các điểm đo trọng yếu.

Nguồn tham khảo

[1] Siemens SITRANS F — Electromagnetic flowmeters. siemens.com.

[2] ISO 6817 / ISO 20456 — Electromagnetic flow measurement. iso.org.

Câu hỏi thường gặp về Siemens SITRANS FMS 500

Khác FMS 300 ở đâu?

FMS 500 cấp cao hơn: độ chính xác tới ±0,2% (so với ±0,4%), truyền thông số HART/PROFIBUS/Modbus, và chẩn đoán nâng cao – cho đo giao nhận và tích hợp sâu.

Dùng cho đo giao nhận được không?

Có. Độ chính xác cao, ghi log và truyền dữ liệu minh bạch phù hợp đo giao nhận; cần lắp đặt, hiệu chuẩn và kiểm định nghiêm ngặt theo quy định.

Tích hợp SCADA/DCS thế nào?

Qua các giao thức HART/PROFIBUS/Modbus, truyền cả giá trị đo lẫn dữ liệu chẩn đoán và cấu hình về hệ điều khiển.
