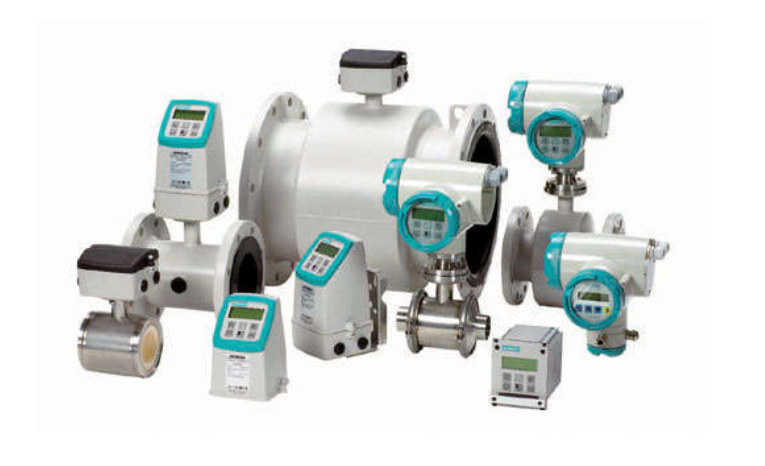

Đồng Hồ Lưu Lượng Điện Từ

Mô tả

Giới thiệu về đồng hồ đo lưu lượng điện từ

Trong hệ thống đường ống dẫn chất lỏng luôn được lắp các loại đồng hồ đo lưu lượng điện từ. Các đồng hồ này thường có công dụng tiến hành đo lường, kiểm tra các chỉ số nhất định trong đường ống.

Đồng hồ lưu lượng điện từ là gì?

Đồng hồ đo lưu lượng điện tử là một thiết bị điện tử được sử dụng để đo lượng chảy của chất lỏng hoặc khí trong một ống dẫn. Nó hoạt động dựa trên nguyên lý đo thể tích chất lỏng hoặc khí chảy qua một vùng đo trong một khoảng thời gian nhất định.

Thiết bị này thường được sử dụng trong các ứng dụng công nghiệp, như trong hệ thống quản lý nước, dầu khí, hóa chất và khí đốt. Nó có thể đo lưu lượng trung bình hoặc lưu lượng tức thời của chất lỏng hoặc khí trong một khoảng thời gian nhất định.

Đồng hồ đo lưu lượng điện tử thường được thiết kế để có độ chính xác cao và độ tin cậy tốt. Nó có thể hiển thị kết quả đo trực tiếp trên màn hình LCD hoặc gửi dữ liệu đo về máy tính hoặc hệ thống điều khiển.

Ngoài ra, đồng hồ đo lưu lượng điện tử còn có khả năng cấu hình linh hoạt, cho phép người sử dụng điều chỉnh các thông số đo lưu lượng tùy thuộc vào ứng dụng cụ thể. Nó cũng có thể được tích hợp với các thiết bị khác để tạo thành hệ thống đo lưu lượng hoàn chỉnh.

Nguồn gốc ra đời

Sản phẩm có nguồn gốc từ các thiết bị đo lưu lượng truyền thống gồm các loại đồng hồ đo lưu lượng cơ học và đo lưu lượng từ trường. Nhờ vào quá trình phát triển ngày càng tiên tiến, hiện đại mà đồng hồ đo lưu lượng điện từ ra đời với độ chính xác và khả năng thu thập dữ liệu cao hơn, chính xác hơn các thiết bị cũ.

Xuất hiện từ những năm 1950 và 1960, đồng hồ đo lưu lượng điện từ được sử dụng trong các ứng dụng quân sự và ngành hàng không vũ trụ. Sau này, thiết bị được áp dụng rộng rãi hơn trong hệ thống đường ống của nhiều ngành công nghiệp, dầu khí, hóa chất…

Hiện nay, các thiết bị đồng hồ đo lưu lượng điện từ được phát triển tiên tiến hơn với đa dạng các chức năng như độ chính xác cao hơn, có khả năng kết nối Internet, cảm biến thông minh và thậm chí là có cả khả năng tính toán dữ liệu.

cấu tạo đồng hồ đo lưu lượng điện từ

Với các tính năng riêng biệt và nổi bật của mình nên đồng hồ cũng có các cấu tạo đặc biệt với 6 phần chính gồm: Ống dẫn, cảm biến từ, mạch điện tử, màn hình hiển thị, điều khiển, bộ nguồn. Cụ thể:

Ống dẫn chất lỏng hoặc khí:

Là phần ống trong đó chất lỏng hoặc khí chảy qua. Kích thước và hình dạng của ống này sẽ ảnh hưởng đến tốc độ dòng chảy.

Cảm biến từ:

Là thiết bị dùng để đo tốc độ dòng chảy của chất lỏng hoặc khí. Cảm biến từ hoạt động bằng cách sử dụng nguyên lý Faraday, trong đó một cảm biến từ được đặt trên ống và một tín hiệu điện được đưa vào cảm biến. Khi chất lỏng hoặc khí chảy qua ống, nó sẽ tạo ra một tín hiệu điện từ ở cảm biến từ. Tốc độ dòng chảy có thể được tính toán dựa trên tín hiệu điện từ này.

Mạch điện tử:

Là bộ phận tính toán và xử lý tín hiệu điện từ từ cảm biến từ. Mạch điện tử thường bao gồm một vi xử lý để tính toán lưu lượng dựa trên tín hiệu điện từ và các thông số khác như đường kính ống và mật độ của chất lỏng hoặc khí.

Màn hình hiển thị:

Là bộ phận hiển thị kết quả đo lưu lượng chất lỏng hoặc khí. Màn hình thường hiển thị các thông số như lưu lượng, áp suất, nhiệt độ và các thông số khác.

Điều khiển:

Là bộ phận điều khiển hoạt động của đồng hồ. Điều khiển có thể được sử dụng để thay đổi các thông số đo lường hoặc để kiểm soát lưu lượng chất lỏng hoặc khí trong thời gian thực.

Bộ nguồn:

Cung cấp nguồn điện cho đồng hồ đo lưu lượng.

Ngoài ra đồng hồ còn có các bộ phận khác: Bao gồm các bộ phận cần thiết để lắp đặt đồng hồ đo lưu lượng như van, bộ lọc và đường ống dẫn.Tùy thuộc vào ứng dụng cụ thể, các thành phần này có thể được bổ sung hoặc thay đổi để đáp ứng các yêu cầu cụ thể của người sử dụng.

Nguyên lý hoạt động

Đồng hồ đo lưu lượng điện từ hoạt động dựa trên nguyên lý hiện tượng phát sinh tín hiệu điện từ trong một cảm biến từ đặt trên ống dẫn khi chất lỏng hoặc khí chảy qua ống.

Cảm biến từ bao gồm một số ốc xoắn có điện trở cao được gắn vào một cặp từ trường. Khi chất lỏng hoặc khí chảy qua ống, nó cắt qua các đường từ của cặp từ trường này, gây ra phát sinh một điện thế trong ốc xoắn. Điện thế này sẽ phụ thuộc vào tốc độ chất lỏng hoặc khí chảy qua ống.

Sau đó, tín hiệu điện từ được truyền đến một bộ điều khiển, nơi nó được xử lý để tính toán lưu lượng của chất lỏng hoặc khí. Bộ điều khiển này có thể sử dụng các phương pháp tính toán khác nhau, bao gồm phương pháp tính toán dựa trên tần số hoặc phương pháp tính toán dựa trên pha.

Kết quả tính toán được hiển thị trên màn hình của đồng hồ đo lưu lượng điện tử. Các thông số hiển thị có thể bao gồm lưu lượng, áp suất, nhiệt độ và các thông số khác.

Sản phẩm thường được sử dụng để đo lưu lượng của chất lỏng hoặc khí trong các ứng dụng công nghiệp và khoa học kỹ thuật. Nó được ưa chuộng vì độ chính xác cao, độ tin cậy và khả năng hoạt động trong môi trường khắc nghiệt.

Thông số kỹ thuật của đồng hồ đo lưu lượng điện từ

Thông số kỹ thuật:

Đồng hồ lưu lượng điện tử Siemens Model MAG5100W

+ Lắp đặt kiểu compact:
– Kiểu mặt bích: EN 1092-1, Áp lực danh địnhPN10/PN16,
– Vật liệu: Thép carbon ASTM A 105
– Lớp lót: Cao su cứng Hard Rubber NBR
– Điện cực: Hastelloy C-276
Transmitter ( Màn hình hiển thị) MAG5000
– Điện áp: 220VAC 50 Hz
– Đầu ra:  4-20 mA, xung tích lũy, đo 2 chiều
– Màn hình LCD
+ Lắp đặt kiểu remote: Bao gồm đồng hồ kiểu compact và thêm những phụ kiện sau:

– USM Potting KitKeo 2 thành phần Đảm bảo IP68

– Wall mounting unit, 4x 1/2 NPT cable glands (giá đỡ phần hiển thị).

– cáp tín hiệu cho khoảng cách 5, 10, 15, 20, 30m

Ưu – nhược điểm của đồng hồ đo lưu lượng điện từ

Cùng với sự phát triển của khoa học kỹ thuật, đồng hồ đo lưu lượng điện từ ngày càng có thêm nhiều ưu điểm vượt trội và khắc phục được nhiều lỗi của sản phẩm. Một số ưu điểm nổi bật như:

Ưu điểm:

• Độ chính xác cao hơn so với các loại đồng hồ đo lưu lượng khác.
• Độ ổn định cao cho phép chúng hoạt động ổn định trong một khoảng thời gian dài.
• Độ tin cậy cao, do không có bộ phận chuyển động nên đồng hồ đo lưu lượng điện từ ít bị hỏng hơn so với các loại đồng hồ đo lưu lượng khác.
• Đồng hồ đo không tiếp xúc trực tiếp với chất lỏng hoặc khí được đo, do đó không ảnh hưởng đến chất lượng của chúng.

Nhược điểm:

• Giá thành của đồng hồ đo lưu lượng điện từ thường cao hơn so với các loại đồng hồ đo lưu lượng khác.
• Bị ảnh hưởng bởi nhiễu từ môi trường xung quanh, dẫn đến sai số trong kết quả đo.
• Cần hiệu chỉnh định kỳ để đảm bảo độ chính xác của kết quả đo.
• Giới hạn về độ dẫn điện của chất lỏng hoặc khí được đo.

Báo giá đồng hồ đo lưu lượng điện từ mới nhất

Tuy nhiên, giá thành của từng sản phẩm có thể thay đổi theo các yếu tố tác động trong từng thời điểm nhất định.

Ứng dụng thực tiễn của đồng hồ đo lưu lượng điện từ

Đồng hồ đo lưu lượng điện từ (EMF flowmeter) có rất nhiều ứng dụng trong các lĩnh vực công nghiệp và nghiên cứu khoa học. Sau đây là một số ứng dụng thực tiễn của đồng hồ đo lưu lượng điện từ:

• Sử dụng để đo lưu lượng dầu, khí và nước trong các ứng dụng khai thác, sản xuất và vận chuyển dầu khí.
• Sử dụng để đo lưu lượng nước và chất lỏng trong các nhà máy điện, các trạm điện mặt trời và các trạm thủy điện.

• Sử dụng để đo lưu lượng các loại hóa chất trong sản xuất, chế biến và vận chuyển các sản phẩm hóa chất.
• Sử dụng để đo lưu lượng nước thải trong các nhà máy xử lý nước thải, đường ống dẫn nước và các ứng dụng liên quan đến nước.
• Sử dụng để đo lưu lượng các loại chất lỏng trong sản xuất, chế biến và vận chuyển các sản phẩm thực phẩm và đồ uống.
• Sử dụng trong các nghiên cứu về động học chất lỏng, lưu chất và năng lượng.

Tóm lại, đồng hồ đo lưu lượng điện từ là một công cụ đo lường rất quan trọng trong nhiều lĩnh vực công nghiệp và nghiên cứu khoa học, đặc biệt là trong các ứng dụng đo lường lưu lượng chất lỏng và khí.

Phân loại các dạng đồng hồ đo lưu lượng điện từ phổ biến hiện nay

Có nhiều loại đồng hồ đo lưu lượng điện từ được sử dụng hiện nay, tuy nhiên, các dạng đồng hồ đo lưu lượng điện từ phổ biến nhất có thể được phân loại như sau:

• Dòng chảy: Đây là loại đồng hồ đo sử dụng nguyên lý hoạt động của dòng chảy để đo lưu lượng. Loại đồng hồ này thường được sử dụng để đo lưu lượng của các chất lỏng trong các ứng dụng công nghiệp và dân dụng.
• Từ trường: Đây là loại đồng hồ đo sử dụng nguyên lý hoạt động của từ trường để đo lưu lượng. Loại đồng hồ này thường được sử dụng để đo lưu lượng của các chất lỏng và khí trong các ứng dụng công nghiệp.

• Ultrasonic: Sử dụng nguyên lý hoạt động của sóng siêu âm để đo lưu lượng. Loại đồng hồ này thường được sử dụng để đo lưu lượng của các chất lỏng và khí trong các ứng dụng công nghiệp và dân dụng.
• Phản hồi điện dung: Đo lưu lượng điện từ sử dụng nguyên lý hoạt động của phản hồi điện dung để đo lưu lượng. Loại đồng hồ này thường được sử dụng để đo lưu lượng của các chất lỏng trong các ứng dụng công nghiệp.
• Vortex: Đo lưu lượng điện từ sử dụng nguyên lý hoạt động của vortex để đo lưu lượng. Loại đồng hồ này thường được sử dụng để đo lưu lượng của các chất lỏng và khí trong các ứng dụng công nghiệp và dân dụng.

Có nhiều loại đồng hồ đo lưu lượng điện từ khác nhau được sử dụng để đo lưu lượng của các chất lỏng và khí trong các ứng dụng công nghiệp và dân dụng. Các loại đồng hồ này có những ưu, nhược điểm nhất định.

Hướng dẫn lắp đặt đồng hồ đo lưu lượng điện từ

Việc lắp đặt đồng hồ đo lưu lượng điện từ có thể phụ thuộc vào loại đồng hồ và ứng dụng cụ thể của nó. Tuy nhiên, dưới đây là một số hướng dẫn tổng quát để lắp đặt đồng hồ đo lưu lượng điện từ:

• Bước 1 – Lựa chọn vị trí lắp đặt: Vị trí lắp đặt rất quan trọng để đảm bảo độ chính xác của kết quả đo. Đồng hồ cần được lắp đặt ở vị trí mà lưu lượng chất lỏng hoặc khí cần được đo là tối đa.
• Bước 2 – Chuẩn bị đường ống: Trước khi lắp đặt đồng hồ, cần chuẩn bị đường ống bằng cách đảm bảo sạch sẽ và đảm bảo không có rò rỉ.
• Bước 3 – Lắp đặt đồng hồ: Đồng hồ đo được lắp đặt trên đường ống sử dụng các van, đầu nối và phụ kiện để kết nối đường ống và đồng hồ.

• Bước 4 – Kết nối dây: Đồng hồ cần được kết nối với hệ thống điện để hiển thị kết quả đo. Đảm bảo kết nối chính xác giữa các dây và đảm bảo chúng được cắm vào đúng cổng.
• Bước 5 – Kiểm tra và hiệu chỉnh: Sau khi đồng hồ đã được lắp đặt, cần kiểm tra lại để đảm bảo nó hoạt động chính xác. Nếu cần, có thể hiệu chỉnh đồng hồ để đảm bảo độ chính xác của kết quả đo.

Ngoài ra, bạn cần tham khảo hướng dẫn lắp đặt của nhà sản xuất để đảm bảo lắp đặt và sử dụng đúng cách. Mỗi loại đồng hồ cụ thể sẽ có chức năng riêng và cách lắp đặt riêng

Những lưu ý khi chọn mua đồng hồ đo lưu lượng điện từ

Khi chọn mua đồng hồ đo lưu lượng điện từ, có một số lưu ý sau đây mà bạn cần lưu ý:

• Mục đích sử dụng: Bạn cần xác định mục đích sử dụng của đồng hồ đo lưu lượng điện từ để có thể chọn được loại đồng hồ phù hợp.
• Phạm vi đo: Bạn cần xác định phạm vi đo cần thiết cho ứng dụng của mình để có thể chọn được đồng hồ đo lưu lượng điện từ với phạm vi đo phù hợp.
• Độ chính xác: Độ chính xác của đồng hồ đo lưu lượng điện từ cũng rất quan trọng và cần phải được đảm bảo để có thể đáp ứng yêu cầu của ứng dụng.
• Thương hiệu và độ tin cậy: Bạn nên lựa chọn đồng hồ đo lưu lượng điện từ từ các thương hiệu có uy tín trên thị trường để đảm bảo độ tin cậy của sản phẩm.
• Giá cả: Giá cả là yếu tố quan trọng cần được cân nhắc, tuy nhiên bạn cần lưu ý rằng việc chọn một sản phẩm rẻ tiền có thể gây ảnh hưởng đến độ chính xác của kết quả đo.
• Thông số kỹ thuật: Bạn nên xem xét các thông số kỹ thuật của đồng hồ đo lưu lượng điện từ, bao gồm độ nhạy, phạm vi đo, độ chính xác và nhiều thông số khác để chọn được sản phẩm phù hợp.
• Hỗ trợ kỹ thuật và bảo hành: Cuối cùng, bạn nên xem xét các chính sách hỗ trợ kỹ thuật và bảo hành của nhà sản xuất để đảm bảo rằng bạn có thể nhận được sự hỗ trợ và giúp đỡ khi gặp vấn đề với sản phẩm.

Quy trình kiểm định đồng hồ đo lưu lượng điện từ

Kiểm định đồng hồ đo lưu lượng điện từ là quá trình kiểm tra và đánh giá độ chính xác và đáp ứng các tiêu chuẩn kỹ thuật của đồng hồ đo lưu lượng điện từ. Các đồng hồ đo lưu lượng đo điện từ sẽ được kiểm định định kỳ để đảm bảo rằng chúng đáp ứng các yêu cầu kỹ thuật và đáp ứng đầy đủ các tiêu chuẩn hiệu suất của chúng.

Tại sao cần phải kiểm định

Việc kiểm định đồng hồ đo lưu lượng đo điện từ là rất quan trọng để đảm bảo độ chính xác của kết quả đo. Một số lý do cụ thể tại sao cần kiểm định đồng hồ đo lưu lượng đo điện từ bao gồm:

• Đảm bảo độ chính xác của kết quả đo: Độ chính xác của kết quả đo rất quan trọng để đảm bảo rằng dữ liệu thu thập được là chính xác và đáng tin cậy.
• Đáp ứng yêu cầu pháp lý, đảm bảo độ chính xác của kết quả đo và bảo đảm an toàn cho người sử dụng.
• Đảm bảo an toàn cho người sử dụng: Nếu đồng hồ đo không được kiểm định, có thể gây ra nguy hiểm cho người sử dụng và các thiết bị xung quanh.
• Tăng độ tin cậy của hệ thống: Khi các đồng hồ đo lưu lượng đo điện từ được kiểm định định kỳ, độ tin cậy của hệ thống sẽ được tăng lên, giúp giảm thiểu các sự cố và tăng tính ổn định của hệ thống.

Vì vậy, kiểm định đồng hồ đo lưu lượng đo điện từ là một công việc cần thiết để đảm bảo độ chính xác và an toàn cho người sử dụng.

các bước tiến hành

Quy trình kiểm định đồng hồ đo lưu lượng điện từ thường gồm các bước sau:

• Bước 1 – Chuẩn bị: Tiến hành chuẩn bị các thiết bị cần thiết để thực hiện kiểm định, bao gồm các thiết bị đo, máy móc, công cụ, phần mềm kiểm định, tài liệu kỹ thuật và tiêu chuẩn kiểm định.
• Bước 2 – Kiểm tra trước khi kiểm định: Bao gồm kiểm tra độ chính xác, kiểm tra tín hiệu, kiểm tra nhiễu, kiểm tra tín hiệu đầu vào và đầu ra và kiểm tra phần mềm điều khiển.
• Bước 3 – Thực hiện kiểm định: Tiến hành kiểm định bằng cách so sánh giá trị đo được với giá trị đo chuẩn. Các thông số cần kiểm tra bao gồm độ chính xác, độ phân giải, tín hiệu đầu vào và đầu ra, giới hạn đo, thời gian đáp ứng, độ lặp lại và độ ổn định.

• Bước 4 – Phân tích và đánh giá kết quả kiểm định: Để xác định xem đồng hồ đo lưu lượng điện từ có đáp ứng các tiêu chuẩn kỹ thuật hay không. Nếu có sai số hoặc không đáp ứng tiêu chuẩn, cần tiến hành điều chỉnh và kiểm tra lại.
• Bước 5 – Lập bản báo cáo về kết quả kiểm định, bao gồm các thông tin về đồng hồ đo lưu lượng điện từ, các thông số kiểm định và kết quả kiểm định. Bản báo cáo cũng cần đưa ra các khuyến nghị về việc sửa chữa hoặc điều chỉnh nếu cần thiết.
• Bước 6 – Sau khi hoàn tất các bước kiểm định, cần tiến hành đóng dấu và ghi nhận lại trên đồng hồ đo lưu lượng điện từ để đảm bảo tính toàn vẹn của thiết bị sau khi kiểm định.

Trong quy trình kiểm định đồng hồ đo lưu lượng điện từ, cần sử dụng các thiết bị đo chính xác và phải đáp ứng các yêu cầu pháp lý. Để đảm bảo đem lại hiệu quả tốt nhất và các kết quả chính xác nhất.

Mua đồng hồ đo lưu lượng điện từ ở đâu chất lượng

Hiện nay, không khó để tìm mua một thiết bị đồng hồ đo lưu lượng điện từ ở các đại lý hoặc các chi nhánh bán lẻ trên thị trường. Tuy nhiên, việc mua hàng không rõ ràng về nguồn gốc xuất sử sẽ không thể đảm bảo được chất lượng cũng như khả năng sử dụng của sản phẩm, nhất là loại sản phẩm như đồng hồ đo cần đo được các số liệu chính xác nhất.

Nếu bạn đang phân vân và chưa tìm được một địa chỉ mua hàng uy tín, chất lượng thì có thể tham khảo mua hàng của T – BLUE. T – BLUE là thương hiệu của công ty GENERAl Lê Nguyễn, đơn vị chuyên cung cấp các giải pháp cho ngành cấp thoát nước, các loại van… trên toàn quốc.

Với kinh nghiệm dày dặn và dây chuyền sản xuất hiện đại, chuyên nghiệp công ty cam kết cung cấp các sản phẩm đến tay người tiêu dùng đều là sản phẩm có chất lượng tốt nhất, giá thành phù hợp nhất. Bên cạnh đó, đơn vị còn có đội ngũ chuyên viên tư vấn chuyên nghiệp, luôn hỗ trợ khách hàng 24/24.

Hãy liên hệ ngay cho chúng tôi để được giải đáp các thắc mắc một cách nhanh nhất, chính xác nhất đồng thời nhận được các chế độ hậu mãi tốt nhất.

Thông tin liên hệ:

• Hiệu: Siemens
• Xuất xứ: Pháp
• Sẵn hàng từ DN15 đến DN50
• Nguồn gốc rõ ràng, pháp lý Co/Cq đầy đủ.
• Vận chuyển toàn quốc
